FPV无人机倾斜轴单轴摄像云台结构

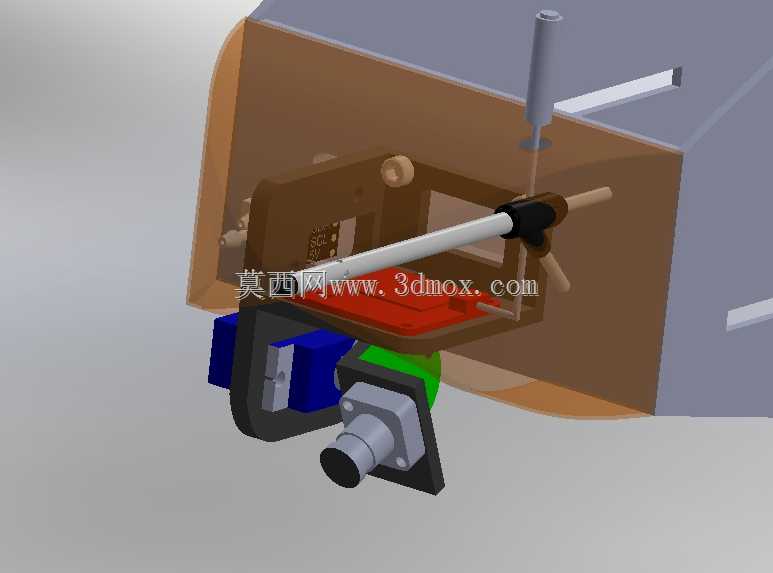

　　这套倾斜轴单向摄像承载机构，主要适配小型穿越类FPV飞行载体的前置影像采集需求，区别于常规两轴、三轴增稳云台的全向调节逻辑，仅保留单方向倾斜角度调整功能，核心服务于竞速飞行、第一视角航拍场景下的镜头俯仰角度快速校准，不需要复杂的增稳运算与多轴联动结构，整体重量控制更适配小型FPV设备的载重上限。从结构布局来看，整套机构采用分层嵌套的安装逻辑，最外侧为与飞行载体连接的固定基座，基座预留标准孔位可直接匹配常见的FPV机架前端安装位，安装边界控制在极小的尺寸范围内，不会超出机架前端的气动轮廓，避免飞行过程中产生额外风阻。中间层为倾斜转动支架，通过销轴结构与外侧基座连接，转动副采用间隙配合设计，既保证转动过程无卡滞，

　　也能在调整到目标角度后通过侧边的锁紧结构实现角度固定，不需要额外的舵机持续提供锁止力矩，进一步降低整体重量与功耗。内层为摄像机安装位，采用卡槽式固定结构，可直接适配市面主流的小型FPV专用摄像头，安装位预留了摄像头接线的走线路径，避免线材在转动过程中出现拉扯、磨损的问题。设计过程中优先考虑了飞行场景下的抗振需求，在摄像头与安装支架的接触位置预留了缓冲垫安装槽，可粘贴薄型泡棉缓冲材料，过滤飞行过程中电机产生的高频振动，避免拍摄画面出现果冻效应。转动角度范围覆盖了从水平前视到垂直向下的常用拍摄区间，可满足平飞竞速时的前视视角需求，也能在俯冲、低空穿越时调整镜头角度保持画面朝向目标方向，不需要调整整机飞行姿态即可获得合适的拍摄视角。

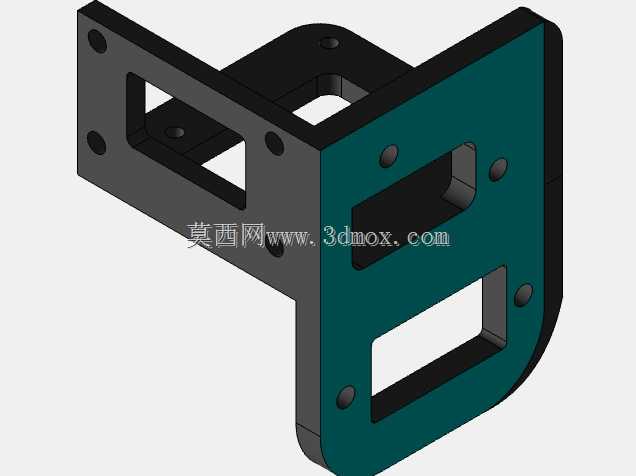

　　整套结构的受力路径经过优化，所有承力部位均做了加厚处理，非承力区域做了镂空减重设计，在保证炸机冲击下结构强度足够的前提下，尽可能降低自身重量，避免影响飞行载体的重心配平。安装接口采用通用化设计，不需要对原有FPV机架做额外修改即可直接装配，锁紧结构采用手拧式设计，外场调试时不需要额外工具即可快速调整镜头倾斜角度，适配不同飞行场景的视角需求。结构件之间的配合公差经过反复校验，转动过程中不存在虚位，避免飞行过程中镜头角度受气流影响发生偏移，固定基座与机架的连接面做了防滑纹理处理，配合螺丝锁紧后不会出现相对滑动，保证镜头角度在剧烈机动飞行过程中保持稳定。整套机构没有复杂的传动结构，零件数量少，后期维护成本极低，出现损坏后可单独更换对应零件，不需要整体替换，非常适合FPV爱好者日常飞行使用，也可作为小型固定翼航模、车模的前置摄像承载结构使用，适配多种小型移动载体的影像采集安装需求。
