可快拆式刮板输送机传动链轮结构

　　在散料输送工段的日常运维场景里，刮板输送机的驱动链轮属于典型的易损耗件，常规一体式链轮在轮齿磨损到限后，往往需要拆解驱动端的轴承座、联轴器甚至减速机构，才能完成链轮更换，单次停机维护时长通常在4小时以上，对于连续生产的矿山、粮食加工、建材输送线来说，这类非计划停机带来的产能损耗十分可观。这款分体快拆结构的链轮，正是针对这类运维痛点做的结构优化，核心设计目标就是在不拆卸驱动侧装配组件的前提下，完成磨损链轮本体的快速更换。

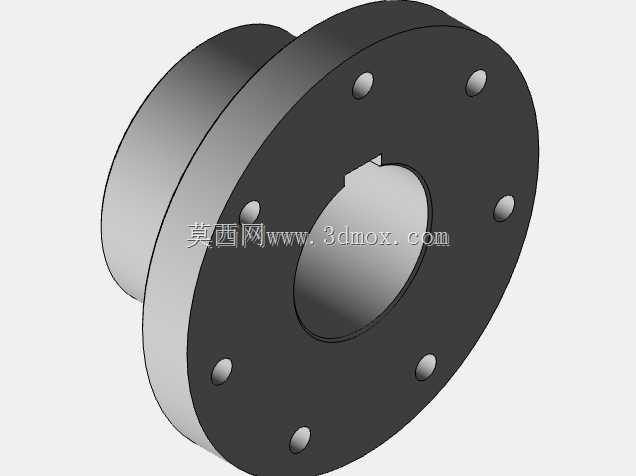

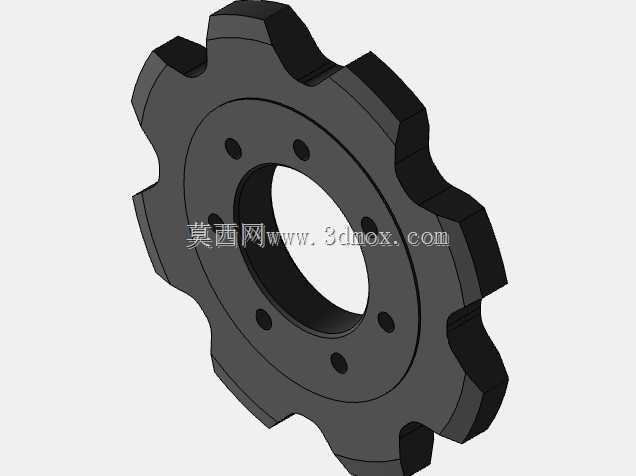

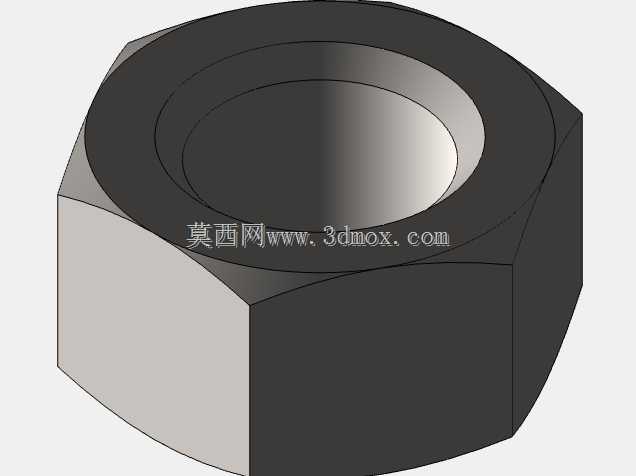

　　从结构布局来看，该链轮采用轮毂与齿圈分体的设计思路，中心轮毂部分通过端面的6个均布安装孔与驱动轴的连接法兰锁紧，轮毂与驱动轴的配合面采用过渡配合加平键传递扭矩，安装到位后轮毂部分属于长期不拆卸的组件，只有带齿形的外圈齿圈部分为易损更换件。齿圈与轮毂的配合采用止口定位加端面螺栓锁紧的结构，止口的配合公差选H7/js6，既保证装配时的同轴度要求，又能在拆卸时轻松分离，不会因为长期受载出现锈死、咬合的情况。齿圈的齿形按照GB/T1243标准的输送链链轮齿形设计，共设置8个啮合齿，齿面做了硬化处理，有效提升与链条啮合时的耐磨性能，齿根的圆弧过渡做了优化，减少链条滚子进入啮合时的冲击，降低运行过程中的动载荷。

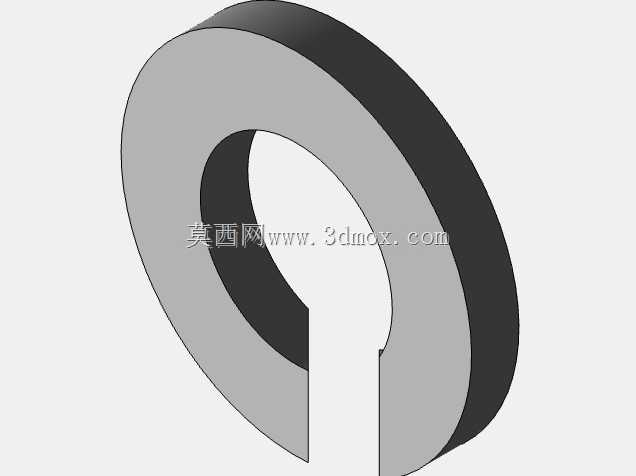

　　安装边界方面，该链轮的中心通孔直径适配常用的输送线驱动轴径，轮毂端面的安装孔采用跨距适配通用输送设备的驱动法兰尺寸，齿圈的外圆齿顶圆直径匹配对应节距的输送链规格，安装时不需要对原有驱动端的轴系、轴承座做任何改造，只需要将原有一体式链轮替换为这套分体结构即可，改造成本极低。日常运维时，当齿圈的轮齿磨损量达到链速下降、跳齿的阈值，只需要松开齿圈与轮毂连接的端面紧固件，沿着轴向就可以将磨损的齿圈从轮毂上抽出，不需要挪动驱动电机、减速机的位置，也不需要拆解轴承端盖、联轴器等组件，更换新齿圈的整个过程可以控制在40分钟以内，大幅缩短停机维护的时间。

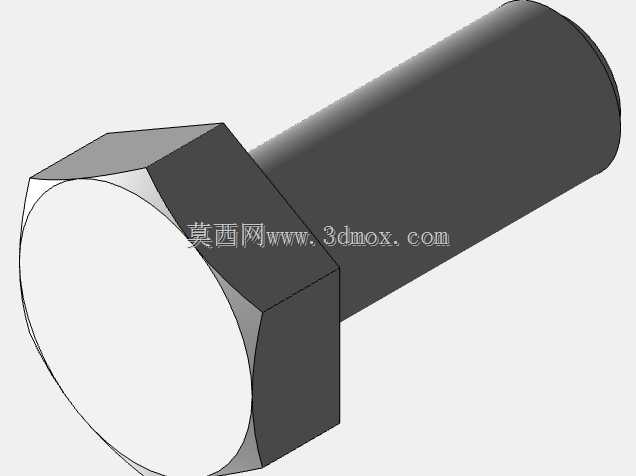

　　在实际工况适配性上，这款链轮的结构可以适配水平布置、倾斜布置的刮板输送机以及普通链式输送机，不管是输送煤粉、粮食颗粒还是建材散料的工况，只要驱动端的安装尺寸匹配，都可以直接替换使用。设计过程中特意校核了螺栓连接的剪切强度，在额定传递扭矩下，连接螺栓的安全系数取到3.5以上，完全满足重载输送工况的载荷要求，不会出现运行过程中齿圈与轮毂错位、连接失效的问题。齿圈的厚度方向做了等强度设计，齿根位置的厚度满足满载启动时的弯曲强度要求，不会出现断齿故障，同时齿圈的整体重量控制在合理范围，单人就可以完成拆卸与搬运，不需要额外借助吊装设备，进一步降低现场维护的难度。

　　从三维建模的角度来看，这套结构的建模过程需要重点关注齿形的准确生成，以及止口配合面的公差标注，安装孔的位置度公差需要控制在0.05mm以内，保证更换齿圈时的装配互换性，不需要额外做修配处理。同时在做装配仿真时，需要模拟齿圈的拆装路径，确认轴向抽出齿圈时不会与周边的机架、护罩产生干涉，保证现场实际操作时的拆装空间足够。
