执行器阀用花键式驱动联轴器结构设计

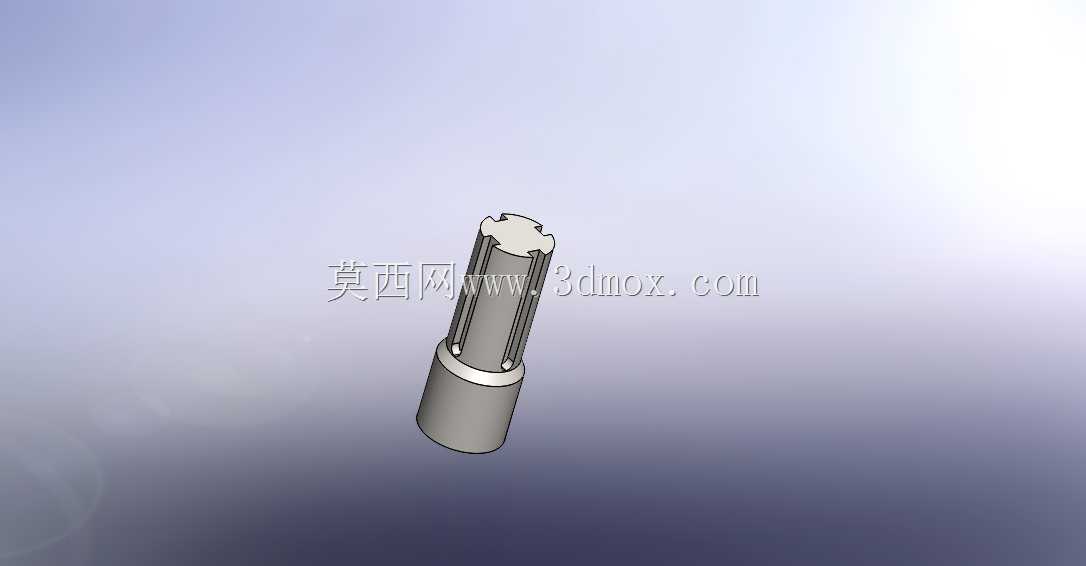

　　在流程工业的流体控制管路系统中，执行器与阀体之间的动力传递环节，直接决定了阀门调节的响应精度与运行可靠性，驱动联轴器作为衔接执行器输出端与阀杆的核心传动部件，其结构设计需要同时适配执行器的输出扭矩特性、阀杆的运动形式，还要兼顾现场安装的对中容错能力与长期运行的磨损余量。这款针对执行器阀开发的驱动联轴器，采用一端带外花键、一端带圆柱套接端的一体式结构，花键端用于匹配执行器输出轴的内花键槽，通过多齿啮合传递扭矩，相比平键连接能承受更大的交变载荷，同时在阀门频繁启闭的正反转工况下，不会出现键侧间隙累积导致的回程误差，能保证阀门开度调节的重复定位精度。圆柱套接端则用于与阀杆端部配合，套接段内壁加工有定位止口，安装时可直接套入阀杆端部，

　　通过侧面的紧定螺钉实现周向与轴向固定，这种套接结构能降低安装时的对中难度，即使执行器输出轴与阀杆存在微小的同轴度偏差，也能通过套接段的微小形变补偿偏载，避免阀杆受到额外的弯曲应力，延长阀杆密封件的使用寿命。从结构设计思路来看，这款联轴器没有采用传统的分体式夹壳结构，而是选择一体式棒料加工成型，整体刚性更强，在执行器输出大扭矩关阀的瞬间，不会出现夹壳连接处的弹性形变导致的关阀不到位问题。花键段的齿形采用渐开线花键设计，齿根圆角经过优化处理，能有效降低应力集中，在阀门卡涩的过载工况下，不会出现齿根断裂的失效问题。花键段根部设计有退刀槽，既方便加工时的刀具退刀，也能减少热处理时的应力集中，避免使用过程中从根部断裂。

　　套接端的外径比花键段的齿顶圆直径更大，形成一个轴肩结构，安装时可作为轴向定位基准，直接抵靠在执行器输出端的端面，无需额外调整轴向安装尺寸，能大幅缩短现场安装的调试时间。从安装边界尺寸来看，花键段的长度根据常规角行程执行器的输出轴插入深度设计，既保证足够的啮合长度传递额定扭矩，又不会因为插入过深顶到执行器内部的轴承结构；套接端的深度匹配常规调节阀、切断阀的阀杆端部长度，紧定螺钉的位置避开阀杆的密封段，不会损伤阀杆表面导致密封泄漏。整体外径尺寸控制在紧凑范围内，不会超出执行器与阀体之间的连接支架内腔，适配绝大多数标准支架的安装空间，不需要额外定制支架就能直接替换原有联轴器。在实际应用场景中，这款联轴器可适配气动薄膜执行器、

　　电动执行器驱动的直行程或角行程阀门，涵盖调节阀、切断阀、蝶阀、球阀等多种阀型，在化工、电力、水处理等行业的流体控制管线上，能稳定传递启闭扭矩，抵消安装对中偏差，减少阀杆与执行器的额外受力。设计过程中充分考虑了现场维护的便利性，一体式结构没有多余的零散零件，拆卸时只需松开紧定螺钉就能将联轴器从阀杆上拔出，再从执行器输出端抽出，不需要拆解执行器或阀体的连接结构，能大幅缩短现场维护的停机时间。花键啮合面的表面硬度经过处理，耐磨性能优异，在阀门长期频繁调节的工况下，齿面磨损量极小，能长期保持传动间隙在允许范围内，避免因为联轴器磨损导致的阀门开度振荡、关阀不严等问题。套接端的内壁加工有一定的粗糙度要求，既能保证与阀杆的配合紧密性，又不会因为过盈量太大导致拆卸困难，紧定螺钉采用内六角凹端设计，拧紧后端部能嵌入阀杆表面的浅坑，既保证周向固定可靠，又不会对阀杆造成过大的损伤，后期更换阀杆时也能轻松拆卸。
