带散热结构的固态继电器SSR-40DA设计

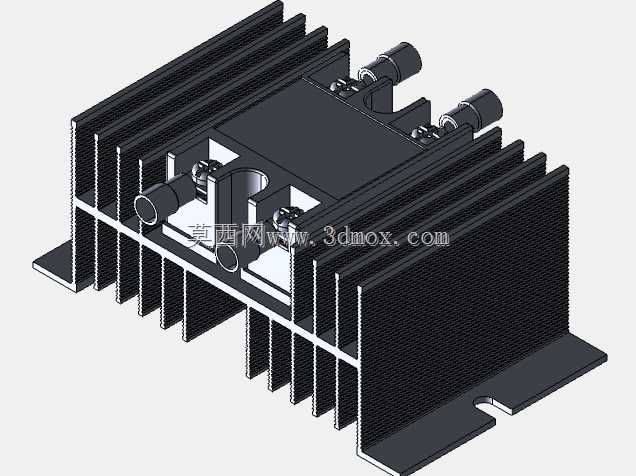

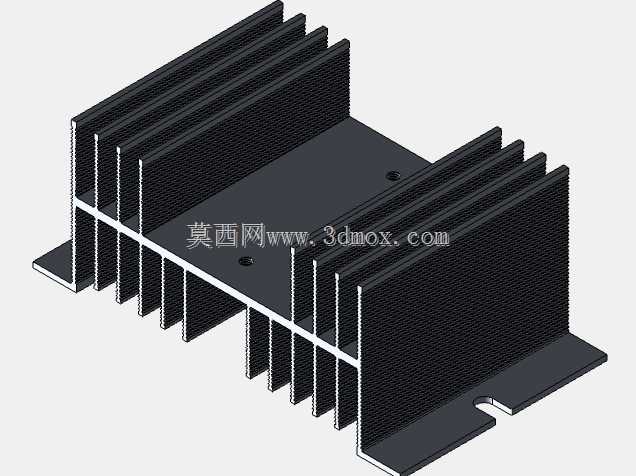

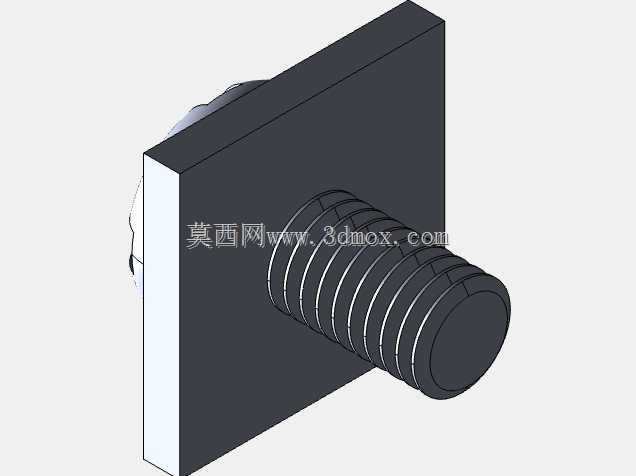

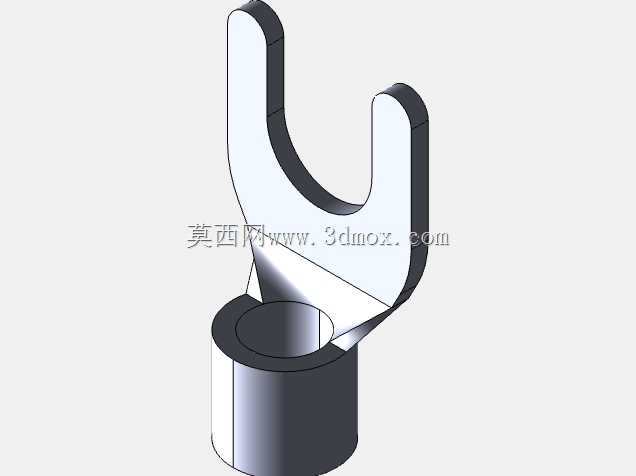

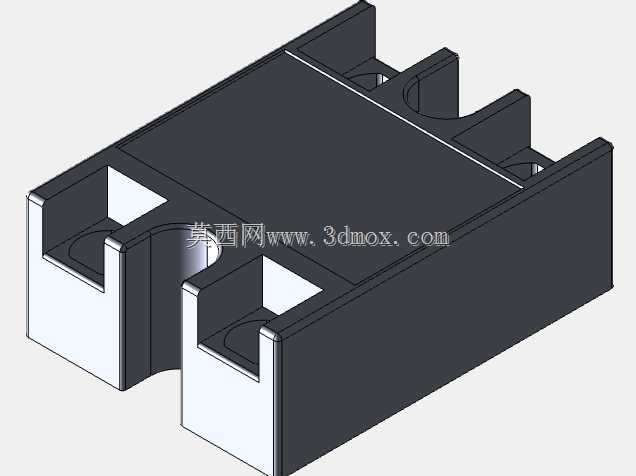

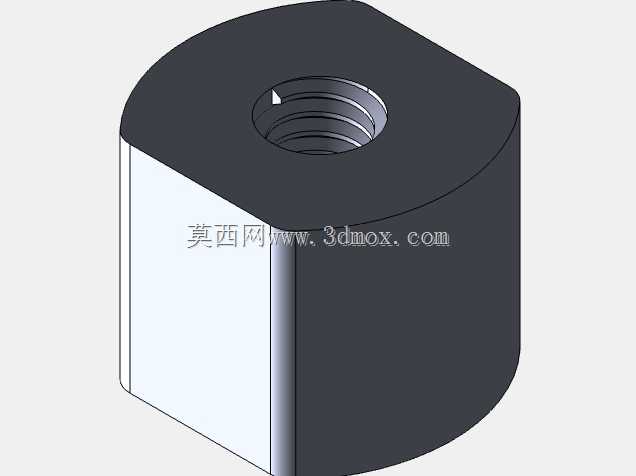

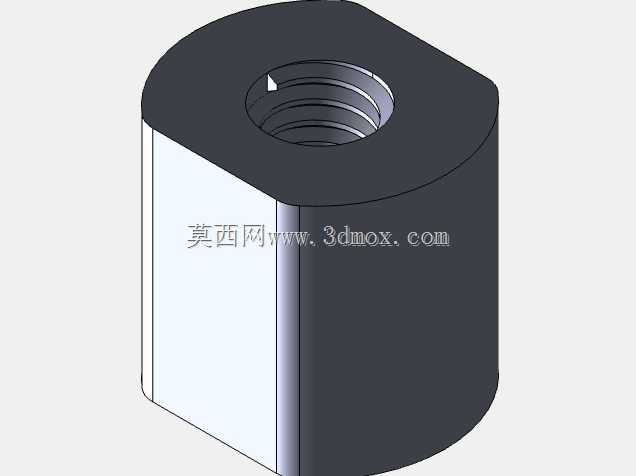

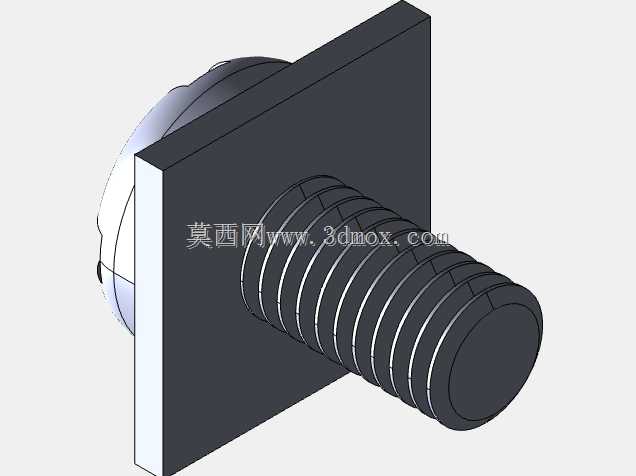

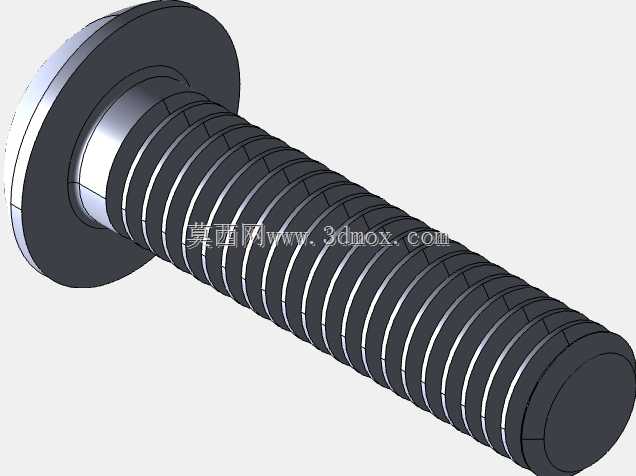

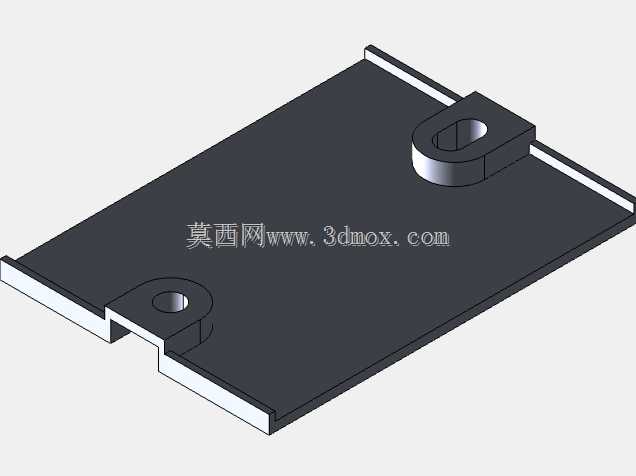

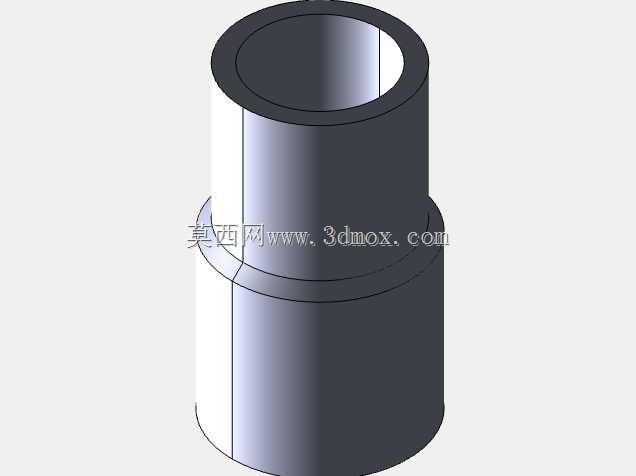

　　在工业自动化控制回路、温控设备通断、照明系统调控这类需要频繁无触点通断电路的场景里，固态继电器的选型与配套散热设计直接决定了整套控制回路的运行稳定性，很多现场出现的继电器烧毁、误触发、带载能力不足问题，追根溯源都是散热结构匹配不到位、安装边界考虑不全导致的。这款SSR-40DA配套的散热结构，完全围绕40A额定载流工况下的发热特性做针对性设计，没有照搬通用散热片的通用尺寸，而是结合固态继电器本身的安装孔位、发热核心区域的分布做了贴合式布局。从实际应用场景来看，这类固态继电器多用于交流侧负载的通断控制，相比传统电磁继电器，它没有机械触点的弹跳磨损，开关速度可以达到毫秒级，非常适合配合PLC输出点做高频通断控制，比如工业烘箱的加热管控制、包装机械的加热模块通断、自动化生产线的信号切换回路，都大量使用同规格的固态继电器，而40A的额定载流意味着在满负载运行时，器件本身的导通压降带来的功耗会转化为大量热量，如果没有匹配的散热结构，器件结温会快速超过额定阈值，出现导通失效、漏电流增大甚至击穿短路的问题。这款配套的散热结构采用多鳍片平行排布设计，鳍片的间距经过考量，既保证了足够的散热面积，又避免间距过小导致积灰后风道堵塞，在自然对流的安装环境下，空气可以顺着鳍片间的通道顺畅流动，把器件传导过来的热量持续带走。散热底座的平面度做了严格控制，和继电器发热面的接触区域没有凸起或凹陷，实际安装时只需要均匀涂抹薄层导热硅脂，就能保证接触热阻控制在较低水平，不会因为接触不良导致热量堆积。安装边界方面，散热结构两侧伸出的安装耳预留了标准的固定孔位，可以直接固定在设备的电气安装板上，不需要额外做转接支架，安装耳上的缺口设计还兼顾了走线避让，不会和旁边的接线端子、导线产生干涉。设计过程中没有盲目增加鳍片高度来追求散热冗余，而是结合40A额定电流下的实际发热功率做了热仿真验证，在环境温度40摄氏度、满负载连续运行的工况下，散热结构的表面温度可以稳定在安全区间，继电器本身的壳温不会超过器件手册规定的上限，同时整体重量控制在合理范围，不会因为散热结构过重导致安装后出现震动松脱的问题，在有轻微震动的设备上使用也能保持安装可靠性。从结构细节来看，鳍片和底座采用一体化挤压成型工艺，没有拼接缝隙带来的附加热阻，热量从底座传导到鳍片的效率更高，边缘的倒角处理避免了安装过程中划伤操作人员或导线绝缘层，所有棱角都做了钝化处理，符合电气设备的安全设计要求。实际选型使用时，只需要确认安装空间的纵深尺寸满足散热结构的总长度要求，预留出鳍片上下方向的通风空间，不需要额外加装强制风冷就能满足额定载流的散热需求，相比需要搭配风扇的散热方案，减少了风扇本身的故障点，提升了整套控制回路的平均无故障运行时间。在做控制柜内部布局时，这款带散热结构的继电器可以和其他低压电气元件并排安装，只要相邻元件之间预留出足够的通风间隙，就不会出现热量互相烘烤的问题，散热结构的黑色氧化处理层不仅提升了表面的热辐射能力，还具备一定的防锈抗氧化能力，在湿度稍高的工业环境里长期使用也不会出现锈蚀堵塞鳍片的问题。很多设计人员在选用固态继电器时，往往只关注器件本身的额定电流参数，忽略配套散热结构的匹配性，导致实际运行时器件长期处于过热状态，使用寿命大幅缩短，这款配套设计的散热结构完全和SSR-40DA的发热特性匹配，不需要设计人员再单独选型散热片、核对安装孔位，直接装配就能满足散热要求，大幅减少了电气设计阶段的选型工作量，也避免了散热不匹配带来的现场故障风险。
