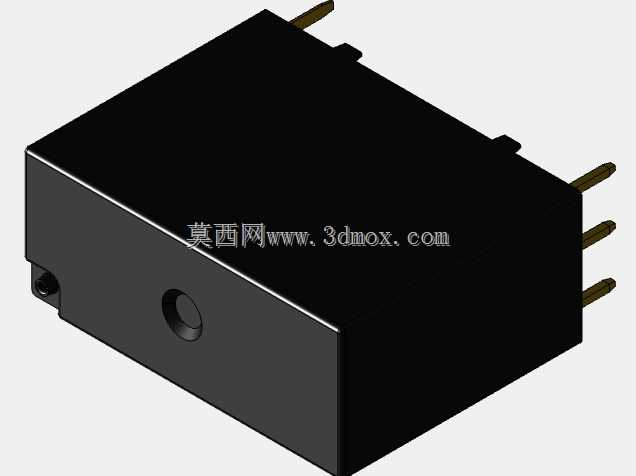

宏发HF163F功率继电器三维结构模型

　　在工业控制回路、智能家居配电、新能源充换电设备的信号切换与负载通断场景里，这类小型大功率继电器的选型适配一直是结构设计环节容易踩坑的点——很多工程师在布局PCB时只参考 datasheet 上的平面尺寸，忽略了壳体实际拔模斜度、引脚伸出长度的公差、周边安规爬电距离预留，往往到打样阶段才发现继电器和周边电容、接线端子出现干涉，或是引脚过波峰焊后高度超出外壳内部限位。这个HF163F的三维结构完全还原了实物的装配细节，外壳采用的是阻燃PBT材质的黑色包覆结构，侧面预留的圆形工艺孔是生产环节用于固定内部磁路组件的定位点，不是安装孔位，不少新手建模时会误把这个特征当成固定结构去配安装柱，实际装配时会出现顶壳问题。从安装边界来看，

　　这款继电器采用直插式引脚设计，两排引脚的间距严格匹配常规PCB板的孔位布局，引脚伸出壳体底部的长度刚好满足波峰焊的吃锡深度要求，不会因为引脚过长导致焊锡爬升过高影响内部绝缘，也不会因为过短造成虚焊。壳体顶部的几个小凸台是自动化产线贴装时的吸盘定位位，设计设备吸嘴行程时要避开这些凸台的高度差，不然会出现吸偏、掉件的问题。从功能特性来说，这款继电器属于大功率切换类器件，内部磁路采用的是平衡衔铁结构，抗冲击振动能力比常规信号继电器强很多，在做设备整机的振动仿真时，可以直接把这个模型的材质参数赋值进去，壳体密度按1.3g/cm³、内部铜件与磁路组件按对应金属密度设置，就能得到更贴近实际整机重量分布的仿真结果，不用再简化成方块估算重量，

　　避免后续做壁挂安装时的承重计算出现偏差。在布局安装空间时，要注意继电器本体和周边强电走线的距离，因为这类继电器通常用来切换220V及以上的交流负载，壳体侧面虽然做了加强筋提升绝缘性能，但三维布局时还是要预留至少3mm的安规距离，不要把高压走线直接贴在继电器壳体侧面排布。另外引脚的折弯公差也要在建模时考虑进去，实际生产中引脚的垂直度公差在0.1mm以内，做PCB封装时焊盘直径要比引脚直径大0.2mm以上，不然插件时容易出现插不到位的情况。很多做智能家居模组的工程师在设计时，会把这款继电器放在PCB板的边缘位置，这时候要注意继电器本体超出PCB边缘的尺寸，壳体侧面的拔模斜度是从底部往顶部收0.5°，如果外壳内壁离PCB边缘太近，

　　装配时继电器顶部会和外壳内壁刮蹭，长期受振动影响还可能磨破外壳绝缘层。这个模型把壳体的分模线位置也做了还原，分模线在壳体侧面中部位置，设计周边结构件时不要在分模线位置做紧贴的筋位，因为生产时分模线位置会有细微的飞边，紧贴装配会出现尺寸超差顶起的问题。在做整机热仿真的时候，这个继电器的线圈功耗和触点接触电阻参数可以直接代入模型，因为模型还原了内部组件的大致体积占比，不用再手动搭建简化模型，能提升热仿真的准确度，尤其是在密闭式外壳的设备里，继电器长时间带载工作的温升会影响周边电解电容的寿命，准确的模型能帮助工程师更合理地排布散热孔位置，避开热量堆积区域。另外这款继电器的手动测试按钮位置在壳体顶部靠近引脚的一侧，做面板开孔或者上盖结构时，要预留出手动操作的空间，不要把按钮位置挡住，方便产线调试时手动测试回路通断，不用每次都上电触发。
