伊莱克斯洗衣机门锁替换结构件设计

　　在家用洗衣设备的日常运维场景中，门锁部件作为滚筒类洗衣机的核心安全防护结构，长期处于高频开合、潮湿侵蚀、洗涤剂腐蚀的复杂工况下，原厂锁扣出现卡扣断裂、锁舌卡滞、基座形变的故障概率并不低，很多时候原厂配件采购周期长、匹配型号查找难度大，临时替换结构件的需求在售后维修、家用应急修复场景中十分常见。这款针对伊莱克斯洗衣机设计的替换门锁结构，就是针对原厂锁扣易损的实际问题开发的适配结构，在做结构设计之前，首先要明确该部件的核心功能边界：洗衣机门锁需要在洗涤、脱水工况下牢牢锁紧舱门，避免高速运转过程中舱门意外开启造成漏水、机械碰撞甚至人员伤害，同时要匹配原有舱门的开合行程，保证开关门的阻尼感与原厂件一致，不能出现锁止过紧导致开门费力，或是锁止间隙过大导致舱门晃动、密封不严的问题。

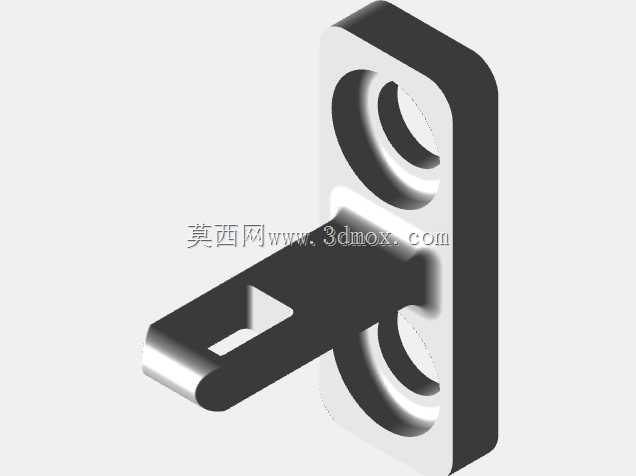

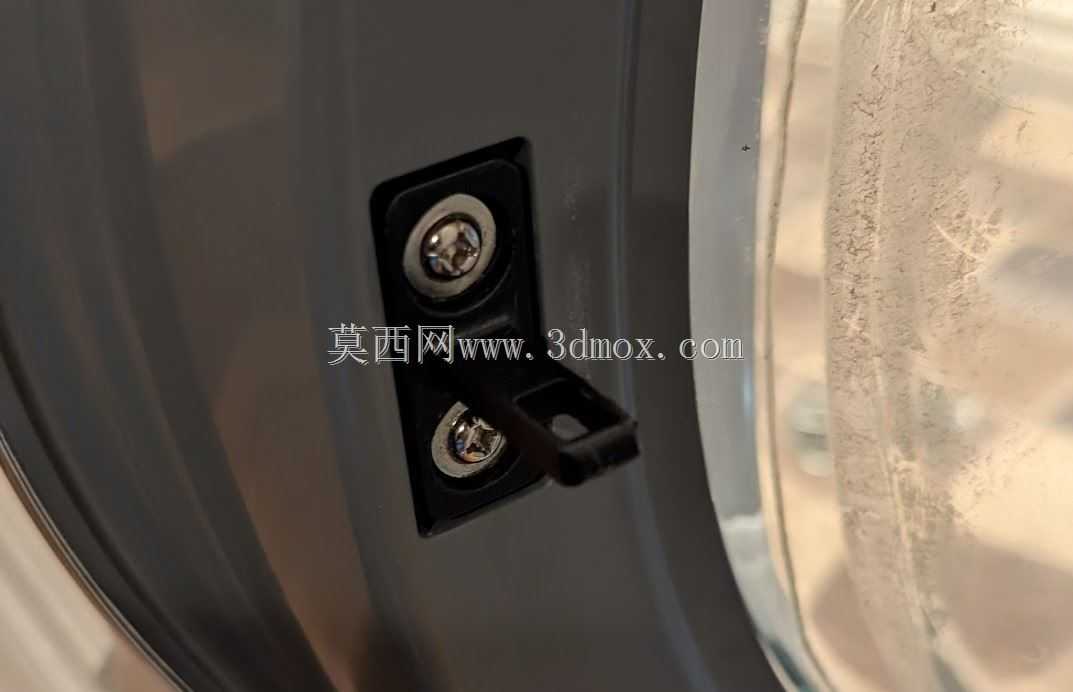

　　从安装边界来看，该替换锁件完全匹配原厂锁座的安装孔位，两个固定孔的中心距、孔位直径、沉头深度都和原厂AKF 3型锁件保持一致，不需要对洗衣机本体做任何扩孔、打磨等二次加工，直接用原有固定螺丝即可完成安装，锁体基座的厚度控制在和原厂件完全一致的尺寸，安装后不会突出于舱门安装面，避免和舱门密封圈、门铰链部件产生运动干涉。结构设计过程中，针对原厂锁扣受力薄弱的卡扣根部做了针对性的加强，原厂件的卡扣根部因为注塑成型的工艺限制，存在圆角过小、壁厚不均的问题，长期反复受力后容易从根部应力集中处断裂，这款替换结构在卡扣根部做了渐变式的圆角过渡，同时调整了壁厚分布，让锁扣在承受舱门闭合冲击力的时候，应力能够均匀分散到整个基座上，而不是集中在卡扣根部的狭小区域。

　　考虑到很多维修场景下会采用熔融沉积成型的方式制作临时替换件，结构设计时特意将层纹受力方向做了优化，将锁扣的主要受力面设置为垂直于打印层叠方向，避免层间结合力不足导致锁扣受拉断裂，按照常规工程塑料的打印参数设置，100%填充、0.2mm层厚的制作条件下，锁扣的抗拉强度能够满足日常使用的受力要求，经过实际开合测试，反复开关数百次后不会出现形变、断裂的问题，完全可以支撑到原厂配件到货更换，甚至可以作为长期替代件使用。锁舌的行程角度也做了精准匹配，闭合时锁舌的伸出量和原厂件保持一致，能够可靠卡入舱门的锁钩位置，解锁时的回弹行程也完全适配原有门锁的触发机构，不会出现锁舌卡滞无法复位、或是解锁不到位导致舱门无法打开的问题。

　　从实际应用的角度来说，这类替换结构件不需要复杂的加工条件，只要有普通的桌面级3D打印设备就可以快速制作，对于家电维修从业者来说，可以在遇到同型号门锁故障、手头没有原厂配件的时候快速制作应急替换件，减少用户的等待时间，对于普通用户来说，也可以自行制作完成简单的更换，不需要等待漫长的配件采购周期。结构设计时还特意考虑了潮湿工况下的使用需求，整体结构没有狭小的积水缝隙，安装后表面平整，不会残留洗涤液、水渍，减少长期使用过程中霉菌滋生、结构腐蚀的问题，基座的边缘都做了小圆角处理，安装过程中不会划伤洗衣机的塑料舱门面，也不会割伤安装人员的手部。锁体和原有门锁的电气触发机构的配合位置也做了尺寸校核，安装后不会影响门锁的电气信号触发，舱门关闭后洗衣机能够正常检测到锁止信号，不会出现门锁报警、无法启动洗涤程序的问题，完全适配原有设备的电控逻辑，不需要对洗衣机的电路、控制程序做任何调整。
