金属圆筒带钥匙凸轮安全锁具结构

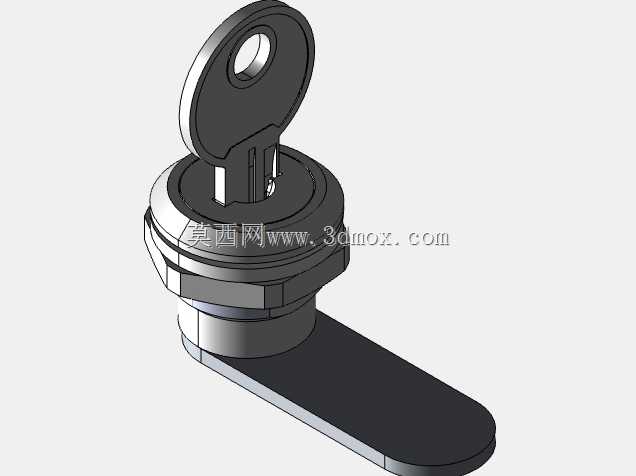

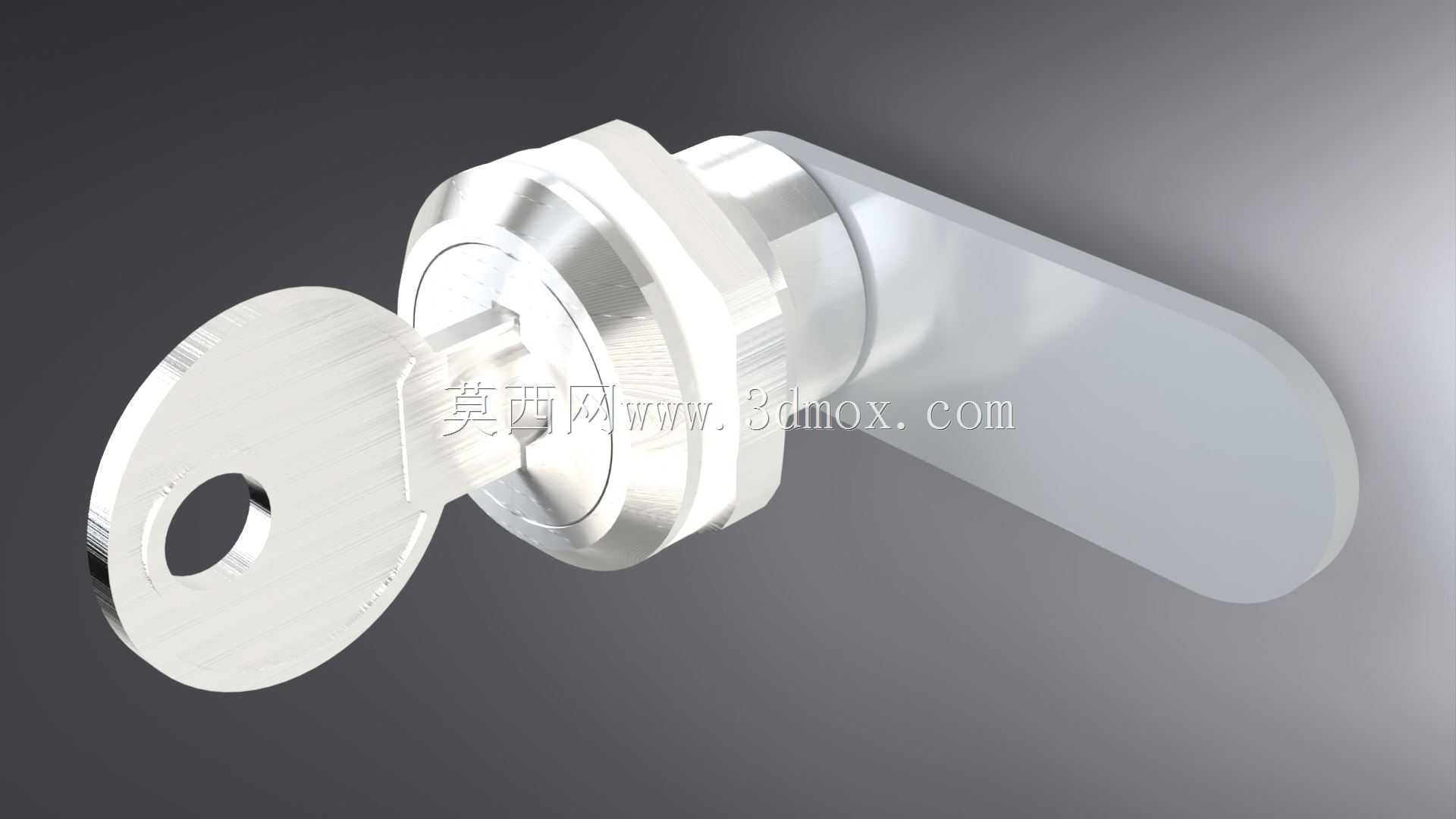

　　这类带钥匙的圆筒凸轮锁，在工业柜体、配电箱、工具箱、文件柜、抽屉和小型设备检修门上使用非常普遍。它的核心作用并不是承担高等级防盗，而是在日常运维中限制非授权开启，防止门盖被误碰打开，同时为内部元器件、工具或物料提供一道明确的物理访问边界。现场选型时，工程师往往先看安装面板厚度、锁体可用深度、锁舌回转空间和钥匙操作方向，再决定锁舌形状与伸出长度。图中结构采用金属圆筒锁芯穿过面板安装，前端通过螺母或锁紧结构固定，后部连接片状凸轮锁舌。钥匙插入后带动锁芯旋转，锁舌随转轴在门内侧摆动，转到遮挡位置时扣住柜体框架或锁扣边，转到让位位置时门体即可开启。这种结构的优点是零件数量少、运动链短、安装孔规则，适合在薄板柜门、

　　焊接柜体和型材框架上批量布置。外形边界主要由前部圆形锁头、中部螺纹或压紧段、后部转轴及凸轮片组成。16毫米规格通常对应面板开孔直径约16毫米的常见柜锁尺寸，安装时需要在门板上预留同轴圆孔，并确认门后没有线束、铰链加强板或其他干涉件。锁头外露面应与门板表面贴合，压紧螺母不能过度拧紧，否则薄板可能变形，锁芯转动也会发涩；若门板较薄，可通过增加垫片或背衬板来提高局部刚度。凸轮锁舌的设计要结合门框间隙判断。直片式锁舌结构简单，适合门内侧与框架距离较稳定的场合；若存在装配公差，可选用带折弯或不同长度的锁舌，以补偿门板与扣边之间的偏差。锁舌旋转范围内不能与门内加强筋、线缆槽、安装螺钉相碰，这一点在三维布局阶段尤其需要检查。

　　很多现场故障并不是锁芯损坏，而是锁舌过长、转角不足或门体变形，导致关闭时卡滞、开启时干涉。建模时应把钥匙、锁芯、外壳、压紧螺母、转轴和凸轮片作为一套运动机构来处理，而不是只建外观。锁芯与外壳之间是回转配合，钥匙齿形主要体现操作方式和外观特征，凸轮片与转轴之间需保留可靠的周向固定关系。若用于运动仿真，应重点定义钥匙插入状态下的旋转轴、锁舌起始角和终止角，并检查90度左右回转过程中锁舌与门框的相对位置。若用于加工或装配沟通，还应表达前端面、安装孔、螺纹段长度、后轴伸出长度和锁舌厚度等关键边界。材质方面，外露锁壳和钥匙常见为金属表面处理，内部可根据成本与使用环境选择锌合金、铜合金或钢制零件。普通室内柜体重视外观和手感，

　　潮湿或户外场景则要关注防锈、镀层和防尘结构。锁头端面通常保持圆形轮廓，便于在门板上开孔加工；后部凸轮片可根据门体开启方向调整安装角度，因此同一锁体往往能适配左开、右开或不同扣边位置。在设备设计中，安全锁的位置不能只追求外观居中，还要考虑操作人员戴手套时钥匙插拔是否方便、门体开启后锁舌是否会刮擦密封胶条、锁紧后门板是否存在松动。对于配电箱和检修门，锁点应让门体在关闭后均匀压紧密封条；对于抽屉和工具箱，锁舌应避开抽屉滑轨行程，并在抽屉满载变形后仍能顺利扣合。若门板较宽，单点凸轮锁可能只能起到定位和防误开作用，需要配合多点锁杆或侧边卡扣才能获得更稳定的压紧效果。从维护角度看，圆筒锁结构紧凑，更换时只需从面板正面或背面拆装，不必大规模改动柜体。钥匙通用性、齿号差异和备用钥匙管理也是实际使用中的重要因素。三维模型在柜体设计阶段可用于检查开孔位置、锁舌扫掠范围、门后安全距离和钥匙操作空间，也能直接生成装配示意，帮助钣金、电气和结构人员统一理解锁具安装方式。整体来看，这类凸轮安全锁结构成熟、占用空间小、安装维护方便，适合作为中小型柜门和抽屉的基础闭锁部件。
