家用灶具火力调节旋钮结构设计

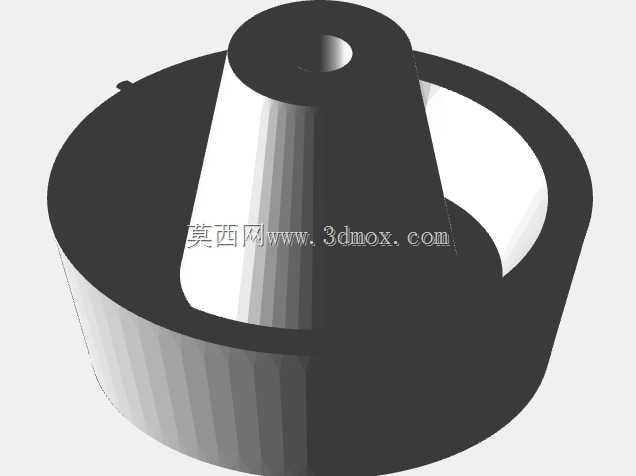

　　日常家用嵌入式、台式燃气灶具的火力调节操作，核心交互部件就是这类适配灶具阀体的操作旋钮，用户日常烹饪过程中所有的火力档位切换、点火触发操作，都要通过这个部件完成，它的结构合理性直接决定了灶具的操作手感、使用寿命与日常使用安全性。从结构设计逻辑来看，这个旋钮采用了一体化的回转体造型，下部是大直径的圆盘握持段，上部是收窄的锥形指示段，这种造型并非单纯为了外观协调，下部大直径圆盘能够给用户手指提供足够的接触摩擦力，即便手上沾有油污、水渍，转动操作时也不容易出现打滑的问题，上部收窄的锥段一方面可以降低旋钮整体的材料用量，另一方面锥面顶端的平面可以印刷或模压火力档位标识，用户站立操作时不需要过度低头就能清晰识别当前的火力档位位置。

　　从安装适配的边界尺寸来看，这类旋钮的内孔是和灶具阀体的输出轴做过盈配合的，设计时内孔的公差带需要严格匹配常用灶具阀体的D型轴尺寸，既要保证安装后旋钮和阀轴之间没有周向间隙，避免转动时出现空程、档位错位的问题，又要保证安装力度适中，售后维修更换时不需要借助特殊工具就能徒手拔下更换。下部圆盘的外径尺寸控制在40mm左右，这个尺寸是经过大量人机交互验证的，成年用户的拇指与食指捏合转动时，这个直径的操作件转动力矩最舒适，不会因为直径过小导致需要施加更大的握力，也不会因为直径过大占用灶具面板过多的空间，避免和相邻的锅具把手产生干涉。旋钮的整体高度控制在25mm上下，安装后突出面板的高度既不会因为过低导致手指操作时蹭到面板残留的油污，也不会因为过高容易被误碰导致意外关火或者火力变动。

　　在实际应用场景中，这类旋钮除了家用燃气灶具之外，也可以适配部分台式电陶炉、商用小型煲仔炉、实验用可调温加热设备的调节端，只要阀轴的尺寸匹配，都可以通用替换。设计时特意将握持段的外边缘做了R2左右的圆角处理，没有尖锐的棱角，日常清洁擦拭的时候不会刮伤清洁布，也不会在用户误碰的时候造成划伤。上部锥段和下部圆盘的衔接位置做了平滑的圆弧过渡，没有结构死角，日常烹饪溅落的汤汁、油污不容易在衔接缝隙处堆积，用抹布一擦就能清理干净，不会因为长期积污导致旋钮转动卡涩。

　　从结构强度设计角度，这个旋钮采用等壁厚的结构设计，整体壁厚均匀，不管是采用注塑成型还是金属压铸成型，都不会因为壁厚差异导致成型后出现缩痕、内应力集中的问题，日常使用中即便用户用力转动或者不小心磕碰，也不容易出现开裂、断裂的问题。旋钮底部和面板接触的位置设计了1mm左右的凸台间隙，安装后旋钮底部不会直接贴死在灶具面板上，一方面可以避免转动时和面板摩擦产生异响、磨损面板表面的印刷标识，另一方面可以让少量溅落到旋钮位置的汤汁顺着间隙流到面板表面，不会渗入旋钮和阀轴的配合缝隙里，长期使用也不会因为油污干涸导致旋钮和阀轴粘死无法转动。

　　在功能匹配上，旋钮的周向转动角度严格匹配灶具阀体的行程，从关闭状态到最大火力状态的转动角度为90度，部分适配带小火保火档位的阀体时，转动行程可以做到180度，设计时在旋钮内部做了对应的限位筋，和阀体上的限位结构配合，用户转动到最大或者最小档位时会有清晰的档位顿挫感，不需要目视确认就能感知到已经转到档位极限，避免过度转动损坏阀体内部的密封结构。上部锥段的指示标记位置和内部阀轴的角度严格对应，安装后标记指向关闭位置时，阀体完全处于闭气状态，不会出现漏气的风险，指向最大火力位置时，阀体的气路完全打开，保证灶具的最大热负荷输出。

　　很多人觉得这类小部件结构简单不需要严谨的设计，实际上在厨电产品的实际售后故障统计里，旋钮相关的故障占比并不低，比如旋钮打滑、转动卡涩、档位指示错位、开裂损坏等问题，大多是因为前期结构设计时没有考虑到实际使用场景的各种边界条件，比如内孔和阀轴的配合公差不合理、壁厚不均导致成型后内孔变形、没有预留清洁间隙导致积污卡涩等。这个旋钮的结构设计在各个细节上都匹配了厨电使用场景的实际需求，没有多余的装饰结构，所有的造型特征都是为了提升操作手感、降低清洁难度、延长使用寿命，不管是做新品灶具的配套结构设计，还是做售后替换配件的建模参考，都有很强的实际参考价值。建模过程中所有的回转特征、圆角特征、内部配合结构都做了完整的还原，没有做结构简化，导入到各类三维软件中都可以直接做配合验证、工程图导出，也可以直接用于手板加工或者开模前的结构校核。
