三角三孔密封连接垫片法兰结构设计

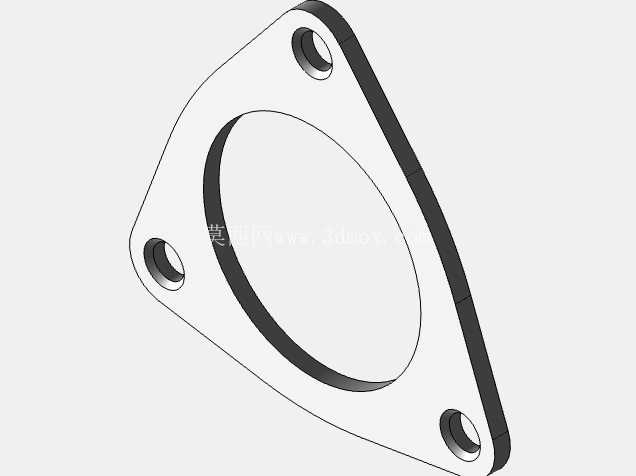

　　在交流稳压设备的腔体密封、管路对接场景中，这类三角结构的垫片法兰承担着介质阻隔、连接定位的核心作用，和常规圆形法兰相比，它的三角布局更适配安装空间受限的设备内壁，三个安装孔呈120度左右的非对称排布，刚好对应稳压设备壳体上预先冲压成型的三个凸台安装位，不需要额外调整周边线束、电容元件的排布位置，就能直接完成对位安装。从结构设计逻辑来看，这款法兰的主体密封面围绕中心的过流圆孔做了整圈的凸筋结构，垫片本体采用橡胶包覆金属骨架的复合结构，安装时三个螺栓锁紧后，凸筋会率先受压产生弹性形变，填充壳体对接面的微观凹凸间隙，避免稳压设备内部的冷却介质、绝缘气体出现渗漏，同时金属骨架能承担螺栓锁紧时的压紧力，避免橡胶本体被过度挤压出现永久形变，长期使用后也不会出现密封失效的问题。

　　从安装边界来看，三个安装孔的中心距完全匹配现有交流稳压器的壳体安装孔位，孔位内部做了沉台设计，螺栓锁紧后头部不会突出法兰表面，不会和周边的散热片、接线端子产生运动干涉，法兰的外轮廓做了圆弧过渡处理，没有尖锐的直角结构，安装时不会刮伤设备内部的绝缘线缆，也能减少安装过程中操作人员被划伤的风险。中心过流孔的直径经过匹配计算，刚好适配稳压器内部的通气、通油管路通径，不会出现通径缩减导致的介质流阻增大问题，也不会因为孔位过大导致密封面宽度不足，影响密封可靠性。

　　在实际设备运行过程中，这类垫片法兰不仅承担密封作用，三个安装点的三角布局还能提供更稳定的连接刚性，相比两孔安装的法兰结构，它不会因为设备运行时的振动出现螺栓松动、密封面错位的问题，哪怕设备在运输过程中出现颠簸、倾斜，法兰的连接位置也能保持稳定的密封状态，不需要在设备进场安装后再次复紧螺栓。设计过程中特意将法兰的厚度控制在合理区间，既保证了橡胶层有足够的压缩形变空间，也不会因为法兰过厚导致对接的两个壳体之间出现间隙，影响设备整体的装配尺寸链，周边的电子元件安装位不需要因为法兰厚度问题做尺寸调整，能直接适配现有成熟的稳压器壳体结构，减少整机设计的改造成本。

　　和常规的平垫片相比，这种带定位结构的法兰垫片不需要安装时反复对位，三个孔位对准后就能自然定位中心密封面的位置，哪怕是一线装配工人没有经过复杂培训，也能快速完成安装，不会出现密封面偏移、孔位错位导致的装配返工问题。法兰的外缘轮廓和壳体的安装凹槽完全匹配，安装后法兰不会在凹槽内出现转动、移位，设备长期运行产生的温度变化导致橡胶件热胀冷缩时，法兰的位置也能保持固定，不会因为热胀位移导致密封面出现缝隙。在绝缘性能方面，法兰外层的橡胶材质具备良好的绝缘特性，安装后能在两个金属壳体对接面之间形成绝缘隔断，避免不同电位的壳体之间出现环流放电，影响稳压设备的电路运行稳定性，同时橡胶材质也具备一定的耐油、耐温特性，适配稳压器内部的工作温度区间，不会因为长期受热出现橡胶老化、开裂的问题，能覆盖设备全生命周期的密封需求。
