弯管式无齿轮90度动力传输变速机构

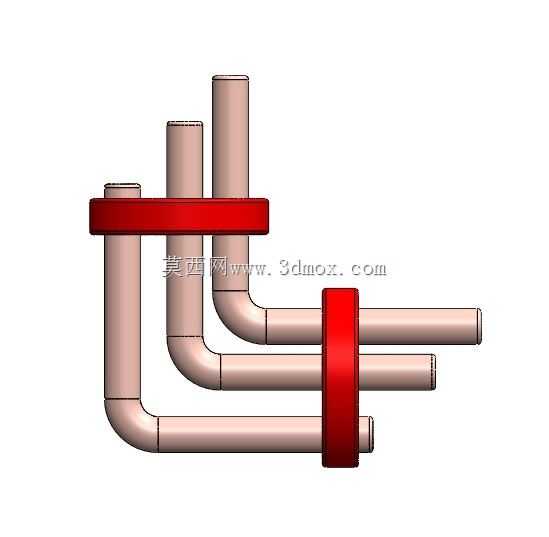

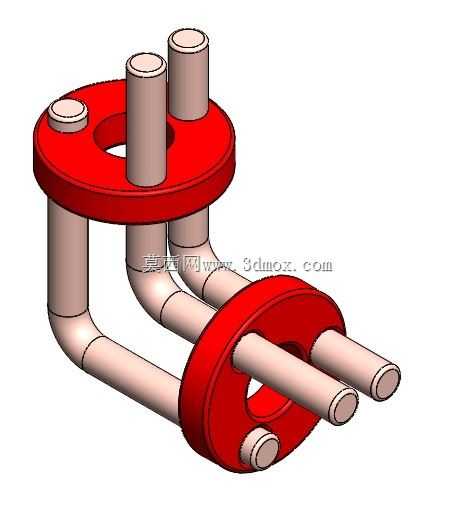

　　家用轻载机电产品的内部传动单元，这类场景普遍负载不大，但对传动平顺性、运行静音效果以及长期免维护性能有较高要求，传统带齿传动件需要定期润滑、调整啮合间隙，而这套无齿轮结构没有啮合摩擦副，仅依靠杆件的刚性约束传递运动，日常运行不需要额外的润滑维护，长期使用也不会出现齿面点蚀、断齿等失效问题。从功能特性上看，这套机构的动力输入与输出端分别布置在两块平行的环形安装法兰上，两端的轴件呈90度空间交错排布，中间依靠多根成型弯管杆件连接两端的轴组，当输入端轴组转动时，弯管杆件会沿着自身弯曲的空间轨迹做规律的牵连运动，带动输出端轴组按照固定的传动比完成转动，传动比的数值完全由弯管的弯曲曲率、两端轴件的排布半径以及轴件数量决定，在常规机械传动场景中，90度交错轴动力传递往往依赖锥齿轮、蜗轮蜗杆等带啮合齿的构件，这类构件在长期运行中易出现齿面磨损、啮合间隙增大、传动噪音随使用时长上升的问题，尤其在轻载、对传动平顺性有较高要求的小型设备工位，齿类传动件的维护成本与精度衰减问题始终是结构设计阶段需要反复权衡的点。这套弯管式无齿轮变速机构，完全摒弃了传统齿轮啮合的传动逻辑，依靠弯曲杆件的空间约束与运动耦合实现动力的90度转向传递，同时完成输入输出端的转速匹配调整，从根源上消除了齿面接触带来的磨损、背隙与冲击噪音问题。从实际应用场景来看，这类机构非常适合部署在小型轻工设备的转角动力工位，比如包装生产线的转角输料辅助驱动、小型实验台的动力转向模块、

　　设计阶段只需要调整这几个参数，就能获得不同的输入输出转速匹配关系，不需要像齿轮传动那样反复计算模数、齿数、变位系数，也不需要考虑啮合重合度、齿根强度等复杂的齿轮设计要素，设计迭代效率更高。在设计思路层面，这套结构的核心逻辑是利用空间连杆的运动耦合特性替代齿形的啮合约束，整个机构没有多余的零散零件，两端的环形法兰同时承担安装基准与轴件限位的作用，法兰上的轴孔按照圆周等距排布，每根弯管的两端分别插入输入侧与输出侧法兰对应的轴孔内，装配时只需要保证弯管的弯曲角度一致、轴孔的同轴度与位置度符合公差要求，就能实现顺畅的动力传递，不需要像齿轮装配那样反复调整侧隙、校验接触斑点，装配工艺难度大幅降低。从外形尺寸与安装边界来看，

　　这套机构的整体轮廓由两端法兰的直径、弯管的弯曲半径决定，法兰端面预留有对应的安装定位孔，安装时只需要保证输入轴与输出轴的轴线分别对应设备的动力接口位置，法兰端面与设备安装面贴合锁紧即可，不需要额外预留齿轮传动所需的啮合调整空间，也不需要预留润滑脂的存储密封腔，整体结构的径向与轴向尺寸都比同功率规格的锥齿轮传动机构更紧凑，能有效缩小设备的整体安装空间。在实际运行过程中，弯管杆件同时承担传动与支撑的作用，杆件本身的刚性决定了机构的最大传递扭矩，设计时可以根据目标负载大小调整弯管的壁厚、材质以及杆件数量，负载偏大的场景可以增加弯管数量、选用高强度合金管材，轻载场景可以减少杆件数量、选用轻质工程塑料材质降低整体重量，适配不同场景的使用需求。

　　相较于传统齿轮变速转向机构，这套无齿轮结构的运行阻力更小，因为运动过程中只有轴件与法兰孔之间的转动摩擦，没有齿面之间的滑动摩擦，传动效率更高，同时因为没有轮齿啮合的周期性冲击，运行过程中的振动与噪音水平远低于传统齿轮机构，非常适合对噪音控制有严格要求的室内设备、医疗辅助设备以及办公类机电产品。另外，这套结构的零件加工难度更低，法兰件只需要完成平面车削与轴孔钻铰即可，不需要复杂的齿形加工工序，弯管件只需要通过数控弯管设备按照设定的曲率参数一次弯曲成型，不需要高精度的磨削、滚齿加工，零件的加工成本与生产周期都比传统齿轮组件更有优势，适合小批量定制化生产场景。在结构校验环节，只需要校核弯管杆件的抗弯强度、轴与孔的配合耐磨性即可，不需要开展复杂的齿面接触应力、齿根弯曲应力仿真计算，结构验证的流程更简洁，能有效缩短产品的开发周期。需要注意的是，这类无齿轮传动机构因为依靠杆件的空间运动传递动力，不适合大扭矩、重载的传动场景，当传递扭矩超过弯管杆件的抗弯极限时，会出现杆件变形、传动卡滞的问题，因此在选型应用时需要严格匹配负载参数，在其额定扭矩范围内使用，才能充分发挥其平顺、静音、免维护的结构优势。
