350Z手动变速器DE发动机甩出轴承套筒

　　在手动变速器的动力传递链路中，离合器分离机构的动作可靠性直接决定了换挡操作的平顺性与整套传动系统的使用寿命，这套适配350Z车型DE系列发动机手动变速器的甩出轴承与配套套筒，正是服务于离合器分离动作执行的核心配套部件。日常工况下，驾驶员踩下离合器踏板的力通过液压分泵传递至分离拨叉，拨叉推动分离轴承沿变速器输入轴轴向移动，压下离合器膜片弹簧分离指实现动力切断，而配套套筒则承担着为分离轴承提供轴向滑动导向、承托轴承径向载荷、隔绝离合器壳体内高温油气与磨屑侵入轴承滑动副的多重作用。

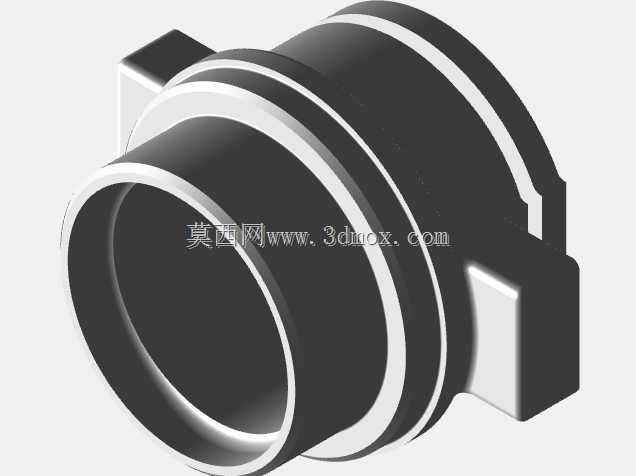

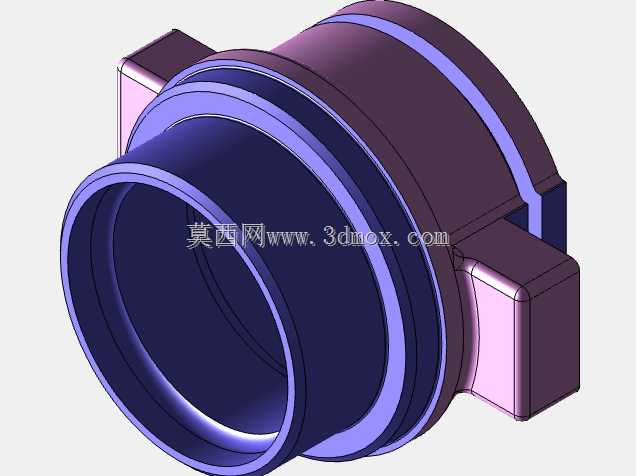

　　从实际装车场景来看，该部件安装于变速器输入轴端盖与离合器压盘之间的狭小腔体内，外侧两个对称分布的凸耳结构直接卡入离合器壳体的对应定位槽内，无需额外螺栓紧固即可实现周向防转，这种无紧固件的定位设计既压缩了轴向安装空间，也避免了车辆长期颠簸工况下紧固件松脱引发的部件移位风险。套筒主体采用阶梯式圆筒结构，大直径端朝向离合器压盘侧，与分离轴承外圈的安装止口过盈配合，小直径端朝向变速器侧，内孔与输入轴轴套保留0.15-0.2mm的滑动间隙，既保证分离轴承移动时无卡滞，也能阻挡离合器摩擦片磨损产生的磨屑进入变速器前油封位置。

　　设计层面上，套筒外壁的两道环形凸筋并非装饰结构，而是用于卡装分离轴承回位弹簧的定位结构，回位弹簧的预紧力通过凸筋均匀传递至套筒本体，避免弹簧直接接触轴承外圈造成的偏磨；凸筋的高度经过精确计算，既保证弹簧安装后不会在轴向移动时脱出，也不会与离合器壳体的内壁发生运动干涉。套筒的内孔表面粗糙度要求控制在Ra1.6以内，表面做磷化处理形成致密的防锈耐磨层，即使在离合器壳体内长期处于高温、多油雾的环境下，也不会出现锈蚀卡滞导致分离轴承回位不良的问题。

　　从安装边界尺寸来看，套筒的总轴向长度需匹配350Z手动变速器输入轴伸出端盖的长度与离合器压盘分离指的初始工作位置，长度公差控制在±0.1mm范围内，过长会导致分离轴承初始位置过于靠前，离合器半联动点过高甚至出现离合器无法完全接合的打滑问题，过短则会导致分离轴承有效行程不足，离合器分离不彻底引发换挡打齿。外侧两个凸耳的对称度公差控制在0.05mm以内，保证套筒装入壳体后与输入轴的同轴度，避免分离轴承移动时出现偏斜，造成膜片弹簧分离指单侧磨损。

　　在售后维修与改装场景中，这套部件的建模精度直接影响维修替换时的适配性，建模过程中需重点还原套筒内孔与输入轴的配合间隙、凸耳的定位尺寸、环形凸筋的卡槽宽度与深度，以及分离轴承安装止口的配合公差。不同于通用型轴承套筒，该部件针对VQ35DE发动机的高扭矩输出特性做了结构强化，套筒主体壁厚比同级别民用车型的分离轴承套筒厚1.2mm，能够承受大扭矩起步、弹射换挡时分离机构传递的瞬时冲击载荷，避免长期高负荷使用下套筒出现变形开裂。实际装车验证中，该结构的分离轴承套筒在连续1000次满负荷换挡循环后，滑动面无明显磨痕，回位弹簧无松弛，分离轴承的轴向移动阻力变化率不超过8%，能够满足性能车型的使用需求。

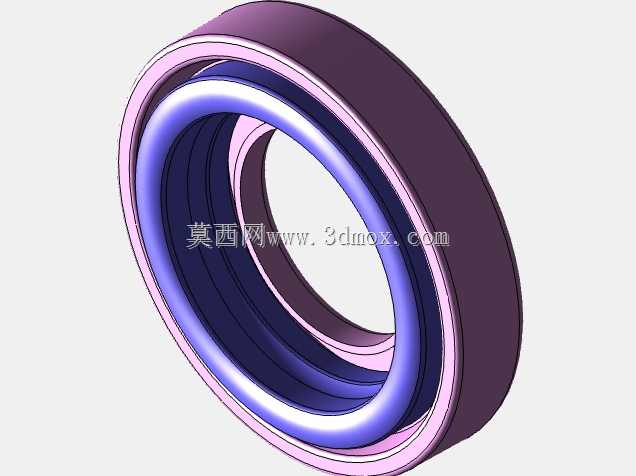

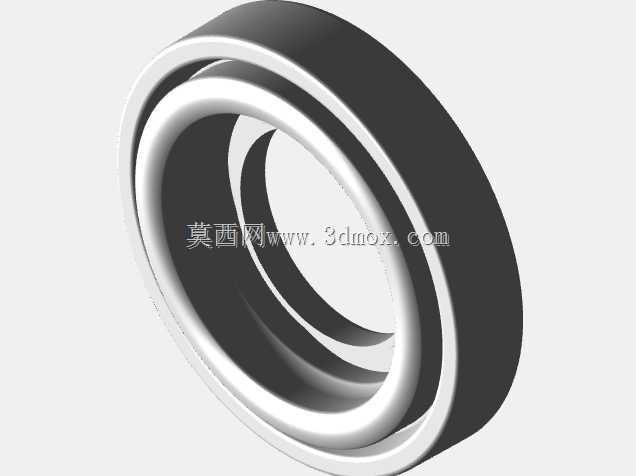

　　建模时还需注意分离轴承与套筒的装配关系，分离轴承的内圈与输入轴轴套为间隙配合，外圈与套筒止口为过渡配合，装配后轴承需能在套筒内无卡滞转动，同时轴向无明显窜动。套筒朝向离合器侧的端面做了15度的倒角处理，既方便维修时分离轴承的压装对位，也能避免锐边割破离合器防尘套。两个定位凸耳的端面与离合器壳体定位槽的底面保留0.3mm的间隙，吸收壳体加工公差与热胀冷缩产生的尺寸变化，避免温度升高后套筒受热膨胀被壳体卡滞。
