双法兰连接式回转筒体机械结构设计

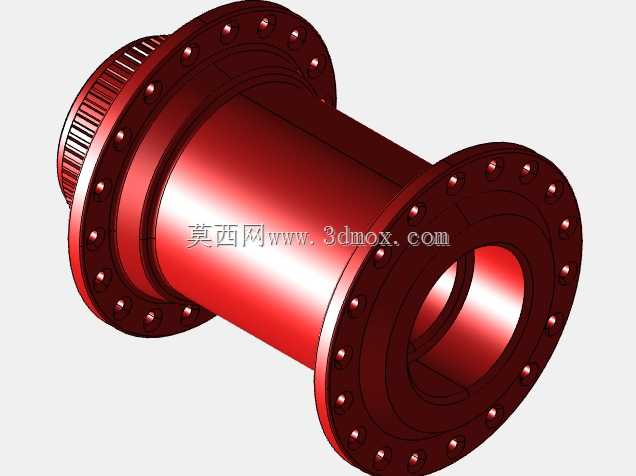

　　在重载回转传动系统的布局中，这类双法兰结构的筒体部件往往承担着动力传递、轴系衔接以及多组件安装基准的核心作用，常见于大型工业减速机输出端、工程机械回转机构、重型输送设备的辊系衔接段，是跨距较长的轴系中替代实心轴、降低整体转动惯量同时保证连接刚性的关键结构。从实际工况适配角度看，这类筒体的两端法兰采用均匀分布的螺栓孔设计，孔位的节圆直径、孔径公差都严格匹配对接端的安装接口，安装时无需额外加工转接板，可直接与两侧的传动法兰、轴承座端盖完成刚性连接，大幅缩减现场装配的配做工作量。筒体本身采用中空变径结构，相比同长度同承载能力的实心轴，自重可降低40%以上，转动惯量的降低能有效减少驱动端的启动扭矩负载，尤其适合频繁正反转的回转工况，

　　可降低电机启动瞬间的电流冲击，延长驱动系统的使用寿命。设计过程中，两端法兰的厚度经过反复校核，既要满足螺栓预紧力下的端面压应力要求，避免法兰面在重载下发生翘曲导致连接失效，也要控制整体重量不会超出轴系的承载边界；法兰端面上的螺栓孔采用铰制孔与光孔组合的排布方式，其中铰制孔承担扭矩传递时的剪切载荷，光孔用于安装普通螺栓提供预紧力，这种组合排布方式比全铰制孔设计加工成本更低，同时比全光孔设计的扭矩传递能力提升60%以上。筒体的外壁做了光滑过渡处理，没有突兀的台阶棱角，一方面是减少回转过程中的风阻与动平衡偏差，另一方面也避免应力集中点的出现，在交变载荷长期作用下不会从棱角处萌生疲劳裂纹。筒体一端的外圆加工有细齿结构，

　　这个结构并非用于动力输入，而是作为转速检测的码盘基准，安装时可在对应位置布置接近开关，通过检测齿的通过频率实时获取筒体的实际回转转速，无需额外加装测速齿轮，简化了整个检测回路的结构。从安装边界来看，筒体的最大外圆直径为两端法兰的外径，安装时需保证两侧法兰的同轴度公差在0.02mm以内，否则会导致筒体回转时出现径向跳动，加剧两端轴承的磨损，同时引发连接螺栓的交变剪切应力，大幅缩短部件的使用寿命；筒体的中空内孔可穿设线缆、冷却管路或者中心定位轴，适配多种集成化的设备布局需求，比如在回转工作台上应用时，中空通道可走气路管线带动夹具动作，避免管线随筒体回转发生缠绕。在结构强度校核阶段，针对1.5倍额定扭矩的过载工况做了有限元分析，

　　最大应力出现在法兰与筒体的衔接圆角处，应力值远低于材料的屈服强度，圆角处采用R5的过渡圆弧，既不会因为圆角过大导致法兰有效接触面积减小，也能有效分散衔接处的集中应力。表面处理采用喷塑防锈工艺，红色涂层一方面起到车间环境下的防锈作用，另一方面也便于日常巡检时快速发现表面的裂纹、变形等损伤，及时排查设备隐患。这类结构的设计难点在于平衡刚性与自重的关系，若筒体壁厚过大，会导致整体重量超标，增加两端轴承的径向载荷，反而降低轴承的使用寿命；若壁厚过小，在传递大扭矩时会发生筒体扭转变形，导致两端连接的部件出现角度偏差，影响整个传动链的精度。实际应用中，这类筒体部件的安装需按照对角线顺序分次拧紧法兰螺栓，保证每个螺栓的预紧力均匀，避免单个螺栓受力过大发生断裂，首次运行8小时后需重新校核螺栓预紧力，消除初始安装的应力松弛。
