自行车传动用齿形链轮盘结构设计

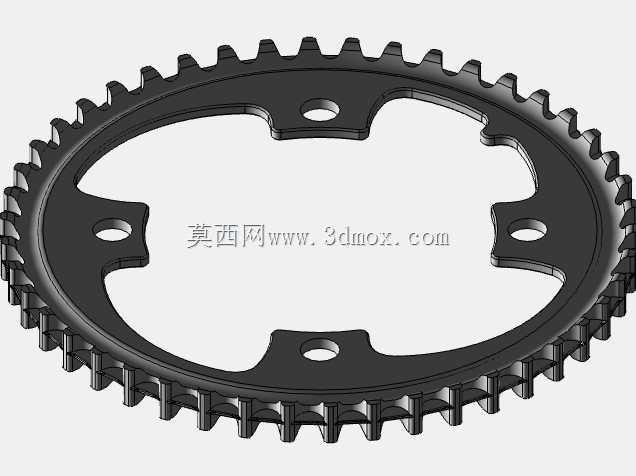

　　日常骑行场景里，链传动系统的核心啮合部件直接决定动力传递效率与骑行平顺性，这款环形齿盘正是适配单速或内变速自行车曲柄组的啮合传动件，日常使用中需要同时兼顾啮合精度、结构强度与轻量化需求。从实际使用场景来看，这类齿盘多安装在自行车右侧曲柄位置，与链条直接啮合，承接脚踏输入的扭矩，将人力通过链条传递给后轮飞轮，驱动车辆前进，在城市通勤、休闲骑行甚至轻度越野场景中都有广泛应用，使用过程中需要承受踩踏带来的交变冲击载荷，同时要应对户外环境中的泥沙、雨水侵蚀，因此结构设计上的细节考量直接决定零件使用寿命。

　　设计思路上，整体采用环形薄壁结构，在保证齿部啮合强度的前提下尽可能去除非受力区域的多余材料，中间的镂空区域既可以降低零件整体重量，也能减少骑行过程中泥沙在齿盘内侧堆积的概率，避免卡链问题。盘体上均匀分布的四个安装孔是核心安装定位基准，孔位的位置度公差需要严格控制，保证安装后齿盘的径向跳动量在合理范围内，否则会出现链条啮合偏摆、跳齿、异响等问题，实际建模过程中，安装孔的沉台结构做了加厚处理，避免螺栓锁紧时应力集中导致盘体开裂，孔位周边的加强筋与盘体平滑过渡，分散踩踏时的载荷传递路径。

　　齿部的廓形设计是整个零件的核心，齿形按照标准滚子链的啮合参数做了适配修正，每个齿的齿厚、齿高、齿间圆弧都经过匹配计算，保证链条滚子能够顺畅啮入啮出，减少啮合过程中的冲击与磨损。齿顶做了微小的倒角处理，既可以避免齿部锐边划伤操作人员或骑行者裤腿，也能在链条小幅偏摆时引导链条顺利入齿，降低掉链概率。盘体外缘的齿圈部分厚度略大于内侧盘体，保证齿部的耐磨性能，内侧盘体做了等厚薄壁设计，在满足强度要求的前提下控制整体重量，符合自行车配件轻量化的设计趋势。

　　从安装边界来看，这款齿盘的安装孔位中心距、齿根圆直径、齿顶圆直径都适配常规规格的自行车曲柄与对应节距的传动链条，安装时只需将四个安装孔与曲柄上的定位凸台对齐，穿入固定螺栓按照规定扭矩锁紧即可，不需要额外的调整垫片，盘体内侧的镂空空间预留了曲柄安装螺母的避让位置，不会出现装配干涉。实际使用中，齿盘的平面度要求较高，建模时已经将盘体的平面度公差纳入考量，避免安装后出现齿盘偏摆导致的链条蹭链、变速不畅问题，即使是固定速比的车型，齿盘的形位公差控制也能大幅提升骑行时的传动顺滑度，减少不必要的动力损耗。

　　细节处理上，盘体所有的棱边都做了圆角过渡，没有尖锐的加工棱角，既可以提升零件的表面处理质量，也能避免应力集中导致的盘体断裂问题，在长期承受交变踩踏载荷的工况下，平滑的过渡结构能够有效分散应力，延长零件的疲劳寿命。齿部的表面硬化处理区域在建模时也做了区分预留，齿面作为主要磨损部位，后续加工时会做表面淬火处理提升硬度，而盘体主体部分保持较好的韧性，兼顾耐磨性能与抗冲击性能，避免骑行中遇到突发载荷时齿盘出现崩齿、断裂的问题。

　　在传动匹配层面，这款齿盘的齿数经过优化，对应常规的传动比设计，能够满足日常通勤骑行的踏频需求，既不会因为传动比过大导致起步费力，也不会因为传动比过小导致高速骑行时踏频过高浪费体力。齿形的修缘设计能够降低链条与齿部啮合时的多边形效应，减少传动过程中的振动与噪音，即使在较高踏频下也能保持传动平稳，提升骑行体验。同时盘体的镂空设计也方便日常维护时清理附着在齿间的泥沙、油污，减少链条与齿盘的异常磨损，延长整套传动系统的使用寿命。
