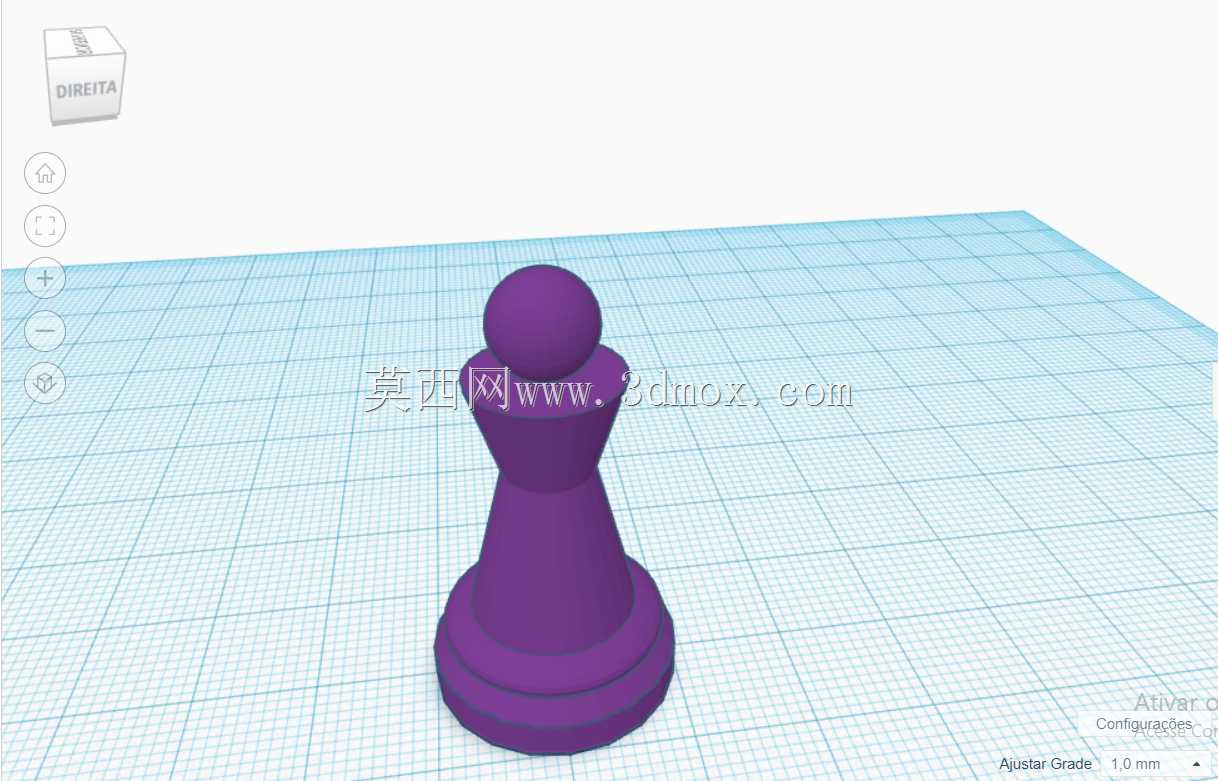

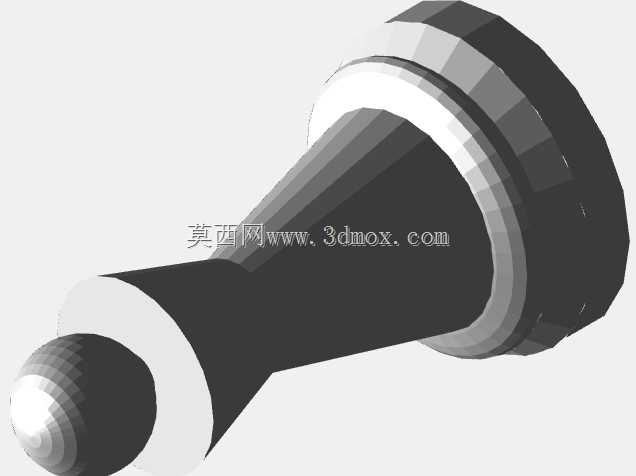

国际象棋紫色兵棋子立体结构设计

　　这款立体棋子的结构设计，最初是围绕桌面棋类产品的实体化生产需求展开的，在前期方案推演阶段，首先要平衡的是棋子握持手感与棋盘摆放稳定性的矛盾——很多量产棋具的兵型棋子要么底座过窄，对局中轻微触碰就容易倾倒，要么柱身过于粗壮，拿取时贴合指腹的弧度不足，长时间对局容易产生握持疲劳。设计过程中先确定了底座的三层阶梯式结构，最底层的接触平面直径做了加宽处理，和棋盘接触的边缘做了0.2mm的微小倒角，既避免注塑脱模时产生飞边，也能让棋子放置时不会因为接触面边缘的锐边卡入棋盘格的缝隙，导致摆放位置偏移。中间的两层收窄阶梯，一方面是视觉上形成稳定的下宽上窄重心结构，让整个棋子的重心落在底座高度1/3的位置，哪怕棋盘有3度以内的倾斜，

　　棋子也不会滑移倾倒，另一方面阶梯结构也能在批量生产时，让脱模斜度的设计更合理，不会出现侧壁粘模的问题。柱身部分采用了微收腰的弧面设计，没有用直上直下的圆柱结构，弧面的曲率是按照成年人食指和拇指捏取时的指腹弧度拟合的，捏取位置刚好在收腰最细的部位，指腹和柱身的接触面积能达到70%以上，不需要刻意用力就能稳定拿取棋子。顶部的球形端头，直径比柱身最粗处略大，一方面是还原国际象棋兵棋子的经典识别特征，让对局者不用刻意观察就能快速识别棋子类型，另一方面球形端头也能避免棋子顶部出现锐边，日常收纳时不会刮蹭棋盒的内衬，也不会在拿取时划伤手指。整个棋子的外形尺寸严格匹配标准国际象棋竞赛的尺寸规范，总高度控制在45mm，底座直径22mm，

　　顶部球体直径14mm，所有相邻尺寸的过渡都采用G1连续的曲面连接，没有曲率突变的棱角，不管是采用3D打印打样，还是后续开模做注塑量产，都不会出现曲面断层或者壁厚不均的问题。在壁厚设计上，整体采用2mm的均匀壁厚，如果是做空心注塑件，内部的加强筋沿着柱身轴向均匀分布，筋厚1.2mm，既不会因为壁厚差异导致注塑时产生缩痕，也能保证棋子整体的重量在8g到10g之间，拿在手里有合适的坠手感，不会因为过轻显得廉价，也不会因为过重压坏棋盘表面的印刷格线。安装边界上，因为棋子是直接放置在标准55mm边长的国际象棋棋盘格内，底座的22mm直径预留了足够的摆放余量，哪怕摆放时存在一定的位置偏差，也不会超出单个棋盘格的边界，不会和相邻格的棋子产生干涉。

　　实际应用场景中，这款棋子除了用于常规的实体国际象棋对局，也可以作为桌游配件、文创展示摆件使用，曲面的连续性设计让后续做表面处理时，不管是喷涂哑光紫色漆面，还是做磨砂质感的表面处理，都不会出现漆面堆积或者反光不均的问题。设计过程中还特意规避了很多同类模型常见的结构问题，比如很多兵棋子模型的顶部球体和柱身的连接位置做了直角过渡，不仅容易在受力时断裂，喷涂时也容易在直角位置积漆，这款模型在球体和柱身的连接位置做了R3的过渡圆角，既提升了结构强度，也让整个棋子的视觉线条更流畅。另外底座的底面做了0.1mm的内凹设计，只有最外圈的1mm宽度环面和棋盘接触，哪怕底座平面存在微小的加工翘曲，也能保证棋子放置平稳，不会出现晃荡的情况。如果是采用FDM工艺3D打印制作，整个模型不需要添加支撑结构，所有曲面的倾斜角度都大于45度，打印时层纹方向和受力方向一致，打印完成后只需要简单去除底座的打印 raft 就能直接使用，不需要额外的打磨工序。如果是用于树脂打印，均匀的壁厚也能避免固化时因为树脂收缩导致的零件变形，打印完成后的尺寸误差可以控制在0.1mm以内，完全满足棋类产品的装配和使用精度要求。
