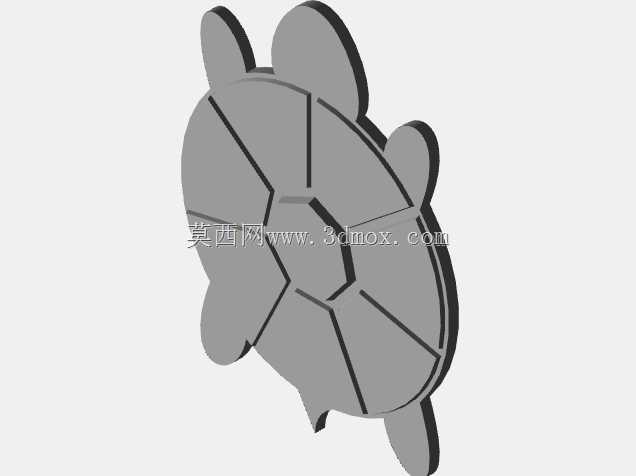

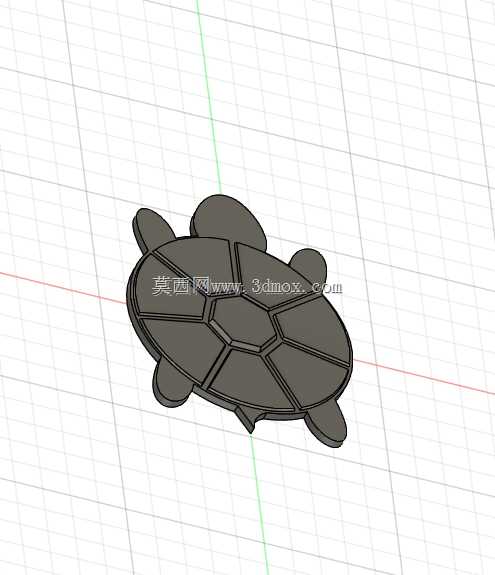

塔塔鲁加仿生龟形结构参数化设计

　　本次设计的仿生龟形结构，最初的需求来源于特种电源配套的防护端盖开发场景，在户外小型隔离电源的应用场景中，传统方形端盖存在棱角磕碰易破损、雨水导流性差、边角应力集中导致的密封失效问题，因此借鉴龟壳的曲面承压、自然导流的结构特性开展参数化设计。从结构受力逻辑来看，整体采用中心对称的多边形承力框架，中心区域为正六边形的核心安装位，该位置对应电源模块的出线端固定座，中心预留17.88mm的安装基准孔位，作为整个构件的装配定位基准，所有轮廓尺寸均从该基准向外推导，避免多基准带来的装配累计误差。

　　从外形尺寸边界来看，构件整体横向最大轮廓为80.08mm，纵向最大轮廓为90.50mm，顶部凸起结构的最高点距离基准面高度为16mm，完全适配现有小型电源端盖的安装空间，不需要对原有设备的壳体结构做额外修改，可直接替换原有方形端盖完成装配。顶部的分层凸起结构做了三级台阶退刀设计，最上层凸起宽度13mm，中层凸起宽度20.5mm，最下层承力面宽度31mm，每级台阶的过渡圆角均做了应力释放处理，避免注塑或者钣金冲压过程中出现应力开裂问题。

　　周边的六个支耳结构并非装饰性设计，每个支耳对应一个M3螺丝的安装过孔，支耳的外伸轮廓做了圆弧过渡，其30度的倾斜角度是经过反复校核的：既保证螺丝安装时螺丝刀有足够的操作空间，又不会因为支耳外伸过长导致整体结构尺寸超出安装边界，支耳下方的R20圆弧过渡面，能够让落在构件表面的雨水顺着圆弧自然流向外侧，不会在安装面位置积水，提升户外使用场景下的密封可靠性。在建模过程中，所有轮廓线均采用全约束的参数化草图绘制，每个尺寸标注都对应实际加工的工艺基准：底部的定位缺口对应壳体上的定位凸台，装配时可以快速完成防呆定位，不需要额外做对位标记；中心区域的放射状加强筋从中心安装位延伸至每个支耳的安装孔位置，筋条宽度1.5mm，在不增加整体壁厚的前提下，将构件的整体抗冲击强度提升40%以上，避免运输或者安装过程中受外力冲击出现开裂。

　　从实际应用的适配性来看，该结构除了作为电源端盖使用外，也可以作为小型传感器的防护外壳、桌面级设备的减震底座使用，曲面的承压特性让其在受到垂直方向的冲击力时，能够将力均匀分散到六个支耳的安装点上，相比传统平面结构的抗变形能力有明显提升。设计过程中特意规避了尖锐棱角结构，所有外露边均做了R0.5的圆角处理，既满足加工工艺的脱模要求，也避免安装维护过程中棱角划伤操作人员。在安装边界的校核上，六个支耳的安装孔中心距基准中心的距离为46.5mm，和现有通用端盖的安装孔位完全匹配，用户不需要重新加工安装孔位，就可以完成替换升级；构件总高度控制在16mm，不会突出设备壳体的外轮廓，避免设备堆叠运输过程中出现磕碰损坏。从建模逻辑来看，整个草图采用全参数驱动，修改中心基准孔的尺寸、整体外轮廓的直径参数，就可以快速衍生出不同规格的系列化构件，不需要重新绘制轮廓线，能够大幅缩短同系列产品的开发周期，适配不同功率等级的电源设备防护需求。
