StratasysProjetMJP2500工业3D打印设备结构

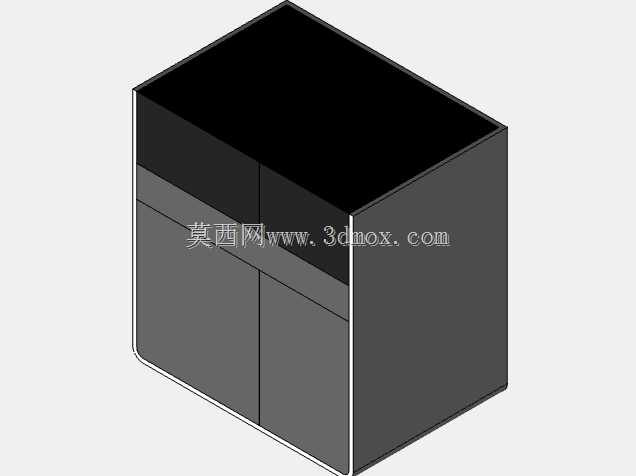

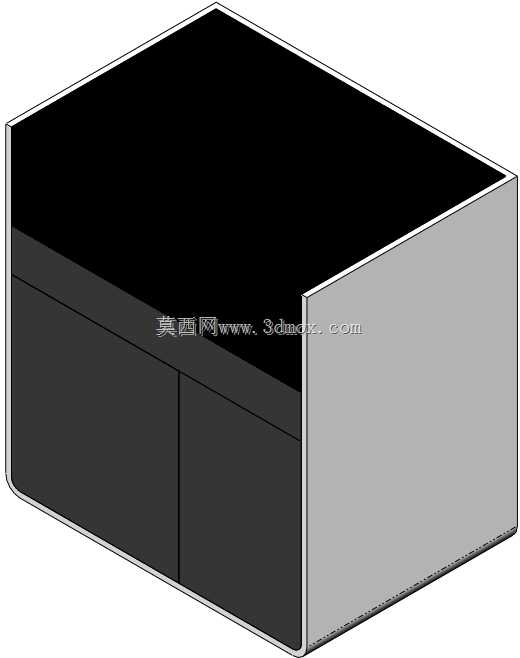

　　在精密手板加工、小批量功能件试制的车间场景里，这类MJP技术路线的打印设备常被安置在恒温恒湿的独立工位区域，紧邻后处理的喷砂机、UV固化箱排布，避免打印完成的光敏树脂件在转运过程中受到环境温湿度波动影响出现形变。设备主体采用方正的箱式封闭结构，上半部分为全封闭的成型工作腔，黑色的遮光上盖可以完全阻隔外界紫外线进入腔体，避免腔体内未固化的光敏树脂材料提前发生交联反应，保证打印过程中材料状态稳定。下半部分集成了材料存储、供料管路以及电气控制模块，正面设置的双开式检修门，方便运维人员定期更换材料罐、清理供料回路的残留树脂，不需要拆解设备主体外壳就能完成日常维护操作。从结构设计的角度来看，设备的外壳框架采用拼接式钣金结构，

　　所有边角都做了圆弧过渡处理，既可以避免车间操作人员走动时被尖锐边角磕碰，也能提升外壳的整体结构刚度，减少设备长期运行过程中框架共振对打印成型精度的影响。设备右侧的立面为整面平整的钣金覆盖件，预留了触控操作屏、状态指示灯以及电源、数据接口的安装位，安装边界完全匹配常规工业操作台的摆放要求，设备底部预留了可调脚轮与支撑脚的安装位置，既可以在车间内短距离推移调整工位，也能在固定摆放时通过支撑脚调平设备，保证成型平台的水平度误差控制在允许范围内。这类设备的实际用途覆盖了消费电子外壳手板验证、医疗定制化辅具打印、精密工装夹具小批量制作等场景，MJP技术的多喷头喷射成型方式，可以实现极高的打印分辨率，成型件表面粗糙度低，

　　不需要过多后处理打磨就能直接用于装配验证。设计过程中需要重点考虑成型腔的密封性能，上盖与腔体的结合面设置了一圈密封胶条，既可以减少腔体内挥发性树脂气体外泄，也能维持腔体内的温度稳定，保证每层树脂固化的一致性。供料模块的布局采用分层设计，不同颜色、不同性能的树脂材料罐独立排布，供料管路全程做避光处理，避免管路内的树脂提前固化造成管路堵塞。设备的整体外形尺寸适配标准工业车间的通道宽度，推移转运时不需要拆解车间的通道门，安装时只需要预留后侧15cm左右的散热空间，就能保证设备内置的散热系统正常运行，不会出现长时间工作后电气模块过热的问题。从结构建模的角度来看，这类设备的模型需要重点还原外壳的拼接逻辑、各功能模块的相对位置关系，

　　尤其是成型腔内部的打印平台运动行程边界，要和实际设备的参数完全匹配，方便做车间布局规划、设备配套工装设计的工程师直接调用模型完成产线排布设计，不需要反复核对设备的实际安装尺寸。设备正面的检修门开合角度设置为110度，完全打开后不会遮挡运维人员的操作空间，门体上设置的磁吸式锁扣，可以在设备运行时保证门体完全闭合，避免运行过程中门体意外打开造成打印中断。
