摩尔1陶瓷打印机推杆固定背板结构

　　在陶瓷3D打印的日常生产场景里，这类推杆背板属于设备端执行机构的核心定位零件，直接关联打印过程中料端推杆的运行稳定性，很多陶瓷打印设备在长时间连续作业后出现的推杆偏移、送料精度偏差问题，追根溯源往往是背板的定位结构设计冗余不足、安装贴合度不够导致的。从实际使用需求出发，这个零件的核心作用是牢牢锁紧固定Moore 1型号陶瓷打印机的机器钥匙组件，适配的是截面直径5mm、长度20mm的圆端机器钥匙，这类钥匙是设备触发推杆复位、行程限位的关键触发件，一旦背板固定失效，会直接导致推杆行程错位，轻则出现打印层厚不均、陶瓷坯体壁厚偏差超差，重则会造成推杆撞坏打印喷嘴、料仓密封失效漏料的设备故障。

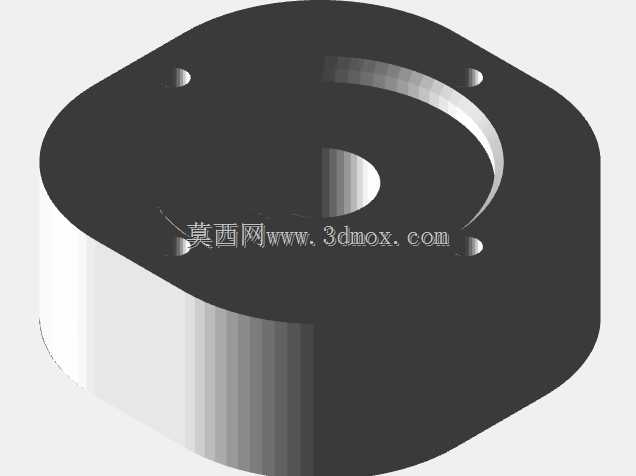

　　设计这类零件的时候，首先要考虑的是安装边界的匹配度，零件整体采用带圆角的类方形外轮廓，四个角位预留了沉头安装孔位，安装时可以直接通过内六角螺丝锁紧在设备的机架安装基准面上，沉孔的深度刚好可以把螺丝头完全埋入零件平面，不会出现螺丝凸起干涉推杆运动路径的问题。中间的环形凸台结构是和推杆端盖配合的定位止口，止口的内径和推杆尾部的导向轴外径做了小间隙配合，间隙控制在0.02mm到0.03mm之间，既可以保证推杆往复运动的时候不会出现径向窜动，又不会因为配合过紧导致推杆运动卡滞，尤其是陶瓷打印的工作环境里会有少量陶瓷粉尘飘散，这个间隙值也预留了少量粉尘堆积的容留空间，避免粉尘进入配合面后磨坏推杆表面。

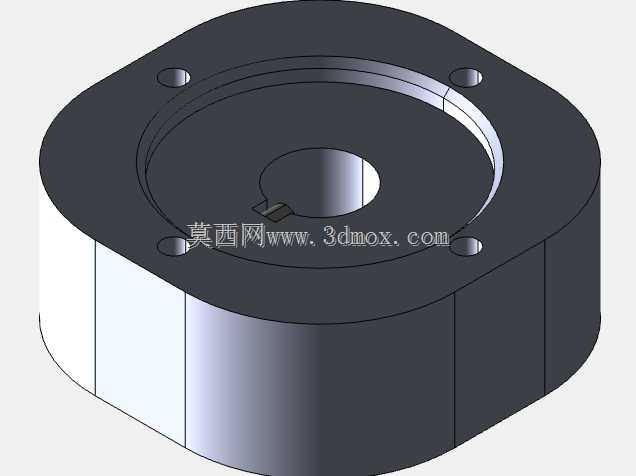

　　中间的中心通孔是给圆端机器钥匙预留的安装位，孔位的侧边开了一个小的定位卡槽，刚好可以卡住钥匙尾部的防转扁位，安装的时候钥匙插入孔位后，卡槽会限制钥匙的周向转动，不会因为推杆反复触压钥匙导致钥匙跟转、出现触发信号失灵的问题。零件的厚度方向做了分层设计，和机架贴合的底面做了全平面精磨处理，平面度控制在0.01mm以内，保证安装的时候整个背板和机架基准面完全贴合，不会出现安装倾斜导致的推杆导向偏差；朝向推杆的一面，环形止口的高度做了5mm的凸起，这个高度刚好可以套住推杆尾部的导向段，给推杆提供足够长度的导向支撑，避免推杆伸出长度较长的时候出现点头偏摆。

　　从实际装配的角度考虑，外轮廓的四个圆角做了R5的圆弧过渡，既可以避免安装的时候锐角划伤操作人员，也能减少零件安装时和周边走线、气管的干涉，四个安装孔的孔位中心距完全匹配设备机架上的原有安装孔位，替换的时候不需要对机架做二次加工，可以直接原位替换原有磨损的背板零件。零件的材质选择上，这类结构一般采用6061铝合金做硬质阳极氧化处理，表面硬度可以达到HV400以上，既可以保证足够的结构强度，承受推杆往复运动带来的周期性冲击力，又有不错的耐磨性能，长时间使用不会因为钥匙反复触压、推杆反复摩擦出现孔位磨大、定位失效的问题，同时铝合金的重量较轻，不会给设备的安装机架带来额外的负重负担。

　　在陶瓷打印的实际作业流程里，这个背板虽然属于小型结构件，但是其定位精度直接影响整个送料推杆的运行同轴度，设计的时候特意把四个安装孔的位置度公差控制在0.02mm以内，保证安装后中心导向孔的轴线和推杆的运动轴线完全重合，不会出现别劲的问题；侧边的防转卡槽深度做了1.2mm，刚好卡住钥匙上1mm厚度的防转扁位，预留了0.2mm的安装间隙，方便钥匙拆装更换，同时不会因为间隙过大导致钥匙晃动、触发位置偏移。很多同类型的替代背板往往会忽略止口的配合长度，把导向段做的过短，导致推杆伸出较长的时候径向摆动量过大，打印出来的陶瓷坯体出现送料不均、层纹明显的问题，这个结构在设计的时候特意加长了导向止口的配合长度，让推杆在整个运动行程里都有足够的支撑，哪怕是满行程伸出的时候，导向段和止口的配合长度依然有3mm以上，完全可以限制推杆的径向窜动。另外，零件的外轮廓切边做了等距设计，四个边到中心孔的距离完全一致，安装的时候不需要额外找正方向，只要对准四个安装孔锁上螺丝就能保证位置准确，降低了现场装配的调试难度，哪怕是没有太多设备维护经验的操作人员，也能快速完成零件的更换安装，减少设备停机维护的时间。
