交流稳压器用矩形支撑框架结构

　　在交流稳压类电力设备的结构设计中，矩形框架是承担整机支撑、内部元件定位、外部防护衔接的核心承载构件，这类构件的设计合理性直接决定了稳压器整机的结构刚度、装配效率以及长期运行的抗形变能力。从实际工程应用场景来看，这类矩形框架多应用于中小功率交流稳压器的柜体内部承托层、外部防护边框，或是大功率稳压器的模组安装基底，在车间配电、机房供电、工业设备稳压供电等场景下，框架需要承受内部线圈、调压模块、散热组件等部件的总重量，同时还要抵消设备运输、安装过程中产生的振动载荷，避免内部元件出现移位、接线松脱等问题。

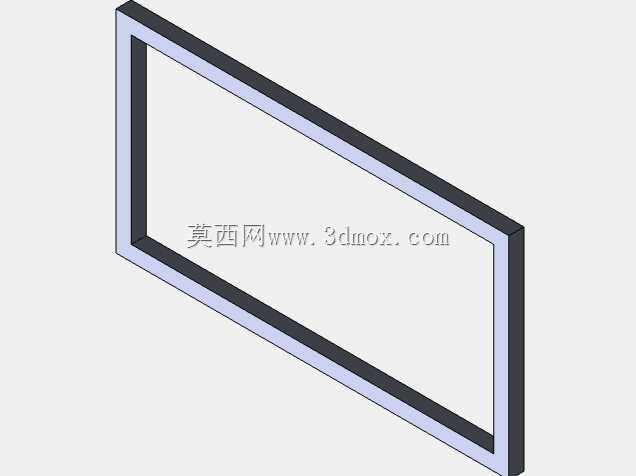

　　从设计思路层面展开，这类矩形框架采用等截面型材拼接的结构形式，摒弃了整块板材铣削成型的高成本方案，在保证结构强度的前提下尽可能压缩构件自重，型材的截面选型经过载荷校核，边框的壁厚取值兼顾了抗弯模量与材料利用率，四个角位采用45度拼合的连接形式，相比直角对接的结构，拼合位置的接触面积更大，连接后整体的抗扭性能更优，不会因为长期承重出现角位开缝、形变的问题。框架的内侧预留了统一宽度的安装止口，这个止口的尺寸公差需要严格控制，既可以用来嵌装稳压器的面板、防护盖板，也可以作为内部安装板的定位基准，装配时不需要额外做定位治具，就能保证各个部件的装配同轴度，减少现场装配的调整工作量。

　　关于外形尺寸与安装边界的设计，这类矩形框架的长宽比例适配常规交流稳压器的标准柜体模数，外轮廓尺寸不会超出对应功率段稳压器的柜体安装预留空间，框架的外侧边框上预留了标准化的安装孔位，孔位的间距符合电力设备柜体的通用安装规范，可以直接通过螺栓固定在柜体的立柱或者横向支撑梁上，不需要在现场重新打孔适配。框架的内侧净空尺寸经过核算，能够完整容纳对应规格稳压器的铁芯、线圈组件以及调压控制模组，同时预留了足够的布线空间与散热间隙，不会因为框架尺寸冗余不足导致内部元件挤压、散热风道被遮挡。

　　从功能特性来看，这类矩形框架的结构对称性好，四个边框的截面尺寸完全一致，生产时可以采用统一切割长度的型材下料，减少生产过程中的物料种类，降低下料出错的概率，同时对称的结构也让框架整体的受力分布更均匀，承受竖向载荷时各个边的弯矩分布均衡，不会出现局部应力集中导致的形变。框架的表面处理适配电力设备的使用环境，能够在常规车间的温湿度环境下长期使用，不会因为氧化锈蚀导致结构强度下降，边框的棱边做了倒钝处理，避免装配过程中划伤操作人员、破坏线缆绝缘层。在实际装配流程中，这类框架可以先作为独立的装配单元，提前将内部的线圈、模组等部件预装在框架上形成独立模组，再整体推入柜体完成固定，大幅提升整机的装配效率，后期设备维护时也可以直接将整个框架模组抽出，不需要完全拆解柜体，降低维护的操作难度。

　　在结构校核层面，这类矩形框架的设计充分考虑了稳压器运行时的微振动影响，型材的固有频率避开了稳压器内部铁芯、散热风扇的工作振动频率，避免设备运行时出现共振问题，减少长期振动带来的连接螺栓松动、元件焊点疲劳等隐患。框架的拼接位置除了基础的机械连接之外，结构设计上预留了导电连接的点位，能够保证整个框架的电气连续性，满足电力设备的接地安全要求，不需要额外加装跨接导线就能实现可靠接地，进一步简化装配工序。对于不同功率段的稳压器，这类矩形框架可以通过调整型材截面尺寸、整体长宽参数快速衍生出适配型号，核心的连接结构、安装孔位逻辑保持一致，能够形成系列化的设计方案，减少重复设计的工作量，也能让生产端的工装夹具保持通用，降低系列产品的生产制造成本。
