左轮手枪弹巢轮盘结构三维设计

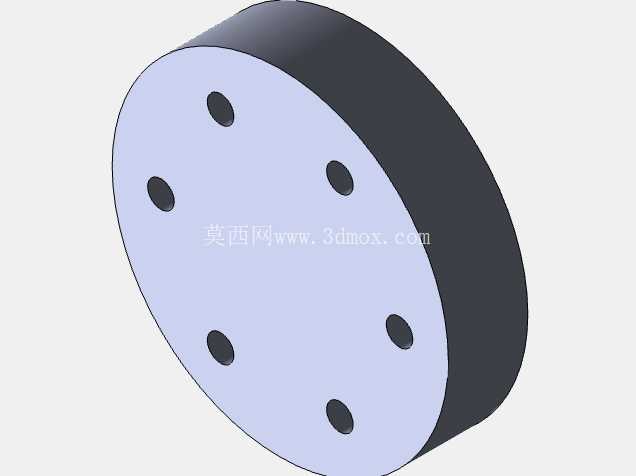

　　该回转类圆盘构件的设计，最初是针对轻武器配套结构的实训建模需求展开，核心是还原左轮手枪弹巢的基础回转承载逻辑，整个建模过程完全围绕实际装配的边界约束推进。从结构功能来看，这个带六个均布通孔的厚壁圆盘，核心作用是作为弹容六发的回转储弹载体，射击时绕中心轴逐次回转，让每个通孔对准枪管轴线完成供弹定位，孔位的分度精度直接影响供弹可靠性，一旦孔位角度偏差超过0.1度，就可能出现击针对不准弹底的卡滞故障。设计时首先确定的是圆盘的外径与轴向厚度参数，外径尺寸需要匹配对应枪型的框架握持尺寸，不能超出握把侧方的轮廓边界，避免握持时出现硌手或者突出剐蹭的问题；轴向厚度则要适配对应规格弹药的全长，保证弹药装入孔内后，弹底端面与圆盘端面齐平，

　　不会突出影响回转动作，也不会凹陷过深导致击针击发行程不足。六个通孔的排布严格按照六等分圆周的分度逻辑设计，孔的内径与对应弹药的弹壳外径采用间隙配合，单边间隙控制在0.05mm以内，既保证弹药可以顺畅装入退出，又不会因为间隙过大导致弹药在孔内晃动偏移。圆盘的外圆柱面做了光滑过渡处理，没有额外的凸起结构，保证回转时和框架内的定位弧面贴合顺畅，不会出现卡滞；两个端面的平面度公差控制在0.02mm以内，保证回转时端面和定位块的贴合紧密，不会出现轴向窜动。从应用场景延伸来看，这类均布孔的回转圆盘结构，除了轻武器实训建模参考之外，也可以给多工位回转工装的设计提供结构参考，比如多工位打孔设备的回转工作台、自动装配线的分度转盘，

　　都可以借鉴这种等分分度、厚壁承载的结构思路，只需要根据实际工位数量调整孔位数量、根据承载需求调整圆盘厚度与孔径参数即可。建模过程中特意做了安装边界的适配校验，圆盘中心预留的轴孔尺寸可以适配不同直径的回转轴，只需要调整轴孔的配合公差就能适配不同的回转驱动结构，不需要改动整体的外轮廓尺寸，方便后续不同场景下的结构改型。
