交流稳压器配套100mm圆顶按钮端盖结构

　　在低压交流稳压供电设备的结构设计环节，外露操作端的防护与操作适配一直是容易被忽略的细节，这款直径100mm的圆顶结构，正是针对台式交流稳压器面板操作区域的防护与操作交互需求开发的配套构件。从实际应用场景来看，这类圆顶结构多安装在稳压器正面面板的操作按钮上方，一方面作为操作按压的受力接触面，传递操作人员的按压力度到内部微动开关，另一方面覆盖按钮周边的面板开孔，避免灰尘、飞溅的液体从开孔缝隙进入设备内部，同时圆润的弧面造型也能避免尖锐棱角划伤操作人员，提升设备使用的安全性。

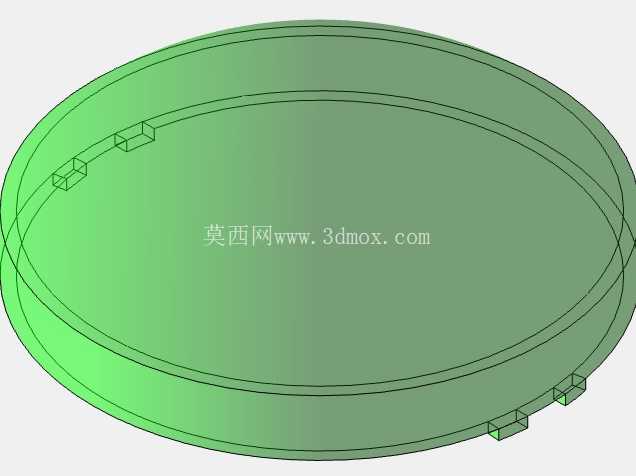

　　从功能特性上看，这款圆顶结构采用了带内沿限位的设计，内侧整圈设置的凸起环边可以刚好卡入面板的圆形开孔内，不需要额外打胶或者增加紧固件就能实现径向定位，避免按压过程中圆顶出现横向偏移。在圆顶的内侧边缘，均匀分布了多个带卡槽的卡扣结构，安装时只需要将卡扣对准面板上对应的卡槽位，轻轻按压就能让卡扣卡入面板背面的限位槽，实现轴向的固定，整个安装过程不需要额外工具，后期维护拆卸时也只需要用平口螺丝刀轻轻撬动卡扣位置就能取下，大幅提升了装配和售后维护的效率。圆顶的外表面采用了平缓的弧面过渡，从中心最高点到边缘的高度差控制在合理范围内，既保证了按压时的手指贴合度，又不会因为凸起过高容易被误碰触发操作，表面没有设置额外的防滑纹路，是因为稳压器的按钮操作频次并不高，光滑的弧面更容易擦拭清理，适配配电场景下的日常清洁需求。

　　设计思路上，这款圆顶没有采用复杂的曲面造型，整体以回转体结构为基础，只在卡扣位置做了局部的特征凸起，这种设计一方面是为了降低注塑生产的难度，回转体结构的模具加工难度低，脱模斜度容易控制，生产时的良品率更高，另一方面均匀分布的卡扣结构可以让整个圆顶的受力更加均匀，不管按压圆顶的哪个位置，都能将力平稳传递到下方的按钮，不会出现局部卡滞的情况。在尺寸边界的把控上，100mm的外径是匹配稳压器面板上大尺寸电源通断按钮的通用尺寸，内侧环边的直径比面板开孔小0.2mm，预留了足够的安装间隙，避免因为注塑件的收缩公差导致安装时出现卡涩，卡扣的伸出长度经过反复验证，既保证卡入后有足够的拉脱力，不会因为日常按压导致圆顶脱落，又不会因为卡接过紧导致拆卸时损坏卡扣或者面板。内侧环边的高度设置为5mm，刚好可以覆盖面板的板材厚度，安装后圆顶的边缘和面板表面完全贴合，不会出现明显的缝隙，避免细小的杂物进入设备内部。

　　从实际选型适配的角度来看，这款圆顶结构除了可以用在交流稳压器的面板按钮上，也可以适配同尺寸的其他低压电气设备面板操作端，比如可调式变压器的调压旋钮端盖、低压配电柜的复位按钮防护盖等，只要面板开孔尺寸匹配，卡扣位置对应，都可以直接套用，不需要重新开模，能够有效降低系列化产品的开发成本。在建模过程中，所有的壁厚都保持均匀，避免注塑过程中出现缩痕、气泡等缺陷，卡扣位置做了局部的加厚处理，提升卡扣的结构强度，反复拆装也不容易出现断裂的情况，边缘位置全部做了R0.5的圆角处理，既避免了锐边伤人，也能提升注塑生产时的熔体流动性，让整个零件的成型质量更加稳定。
