交流稳压器导电连接异形铜排结构

　　在交流稳压供电系统的内部导电回路里，这类异形导电排是承担大电流传输的核心结构件，区别于常规等截面直铜排，它的外形完全贴合稳压器内部腔体的避让需求，不需要额外增加转接件就能完成不同点位的电气连接，能有效降低回路接触电阻，减少大电流工况下的局部发热问题。从实际应用场景来看，这类零件多用于中小功率交流稳压器的主回路接线端，连接调压绕组输出端与接线端子排，部分场景下也会作为旁路切换回路的导电连接件，在设备长期带载运行时，需要承载额定工况下的持续工作电流，同时要耐受短时过载电流带来的电动力冲击，因此结构设计上除了导电性能要求，还需要兼顾结构刚性，避免设备运输、安装过程中受外力形变导致装配间隙超差。

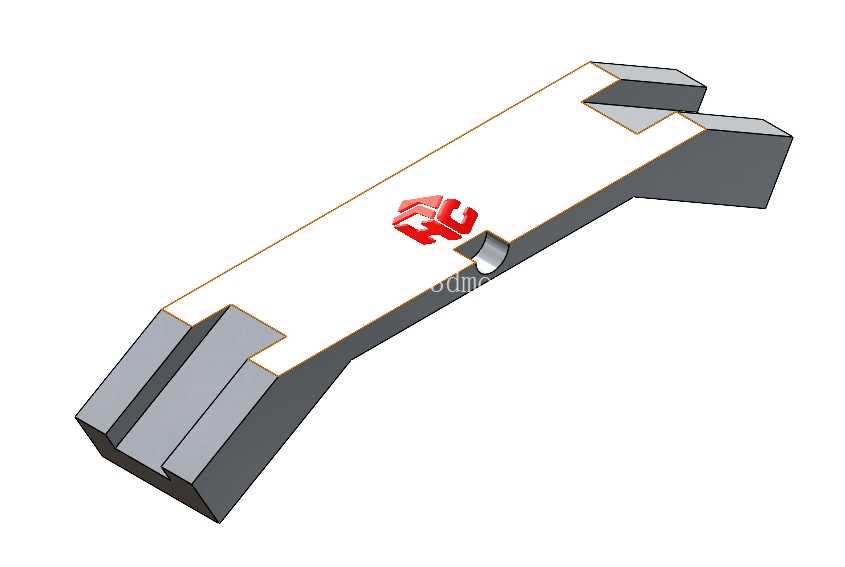

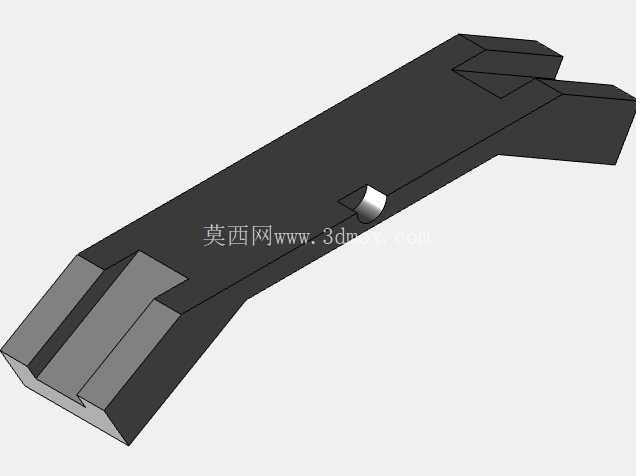

　　设计这类异形导电排的时候，首先要确认安装边界的避让要求，稳压器内部的绕组端部、绝缘支架、切换开关触点的位置都是固定的，导电排不能和周边带电体、绝缘结构产生安全距离不足的问题，因此整体采用了斜向延伸的主体结构，一端做双槽分叉结构，用来卡接绕组引出的铜箔接头，通过螺栓压接的时候，双槽结构能增加接触面积，避免单点压接带来的接触应力集中，也能抵消部分热胀冷缩带来的连接松动。另一端的阶梯凸台结构是用来匹配接线端子的安装面，凸台的高度刚好和端子排的绝缘挡板齐平，安装后不需要额外增加绝缘垫片就能满足爬电距离要求，中间位置的半圆缺口是用来穿过固定绝缘螺杆的，装配时螺杆从缺口处穿过，配合绝缘套管将导电排固定在内部支架上，不需要在排体上打完整的安装孔，能减少对导电截面的削弱，保证通流能力不受影响。

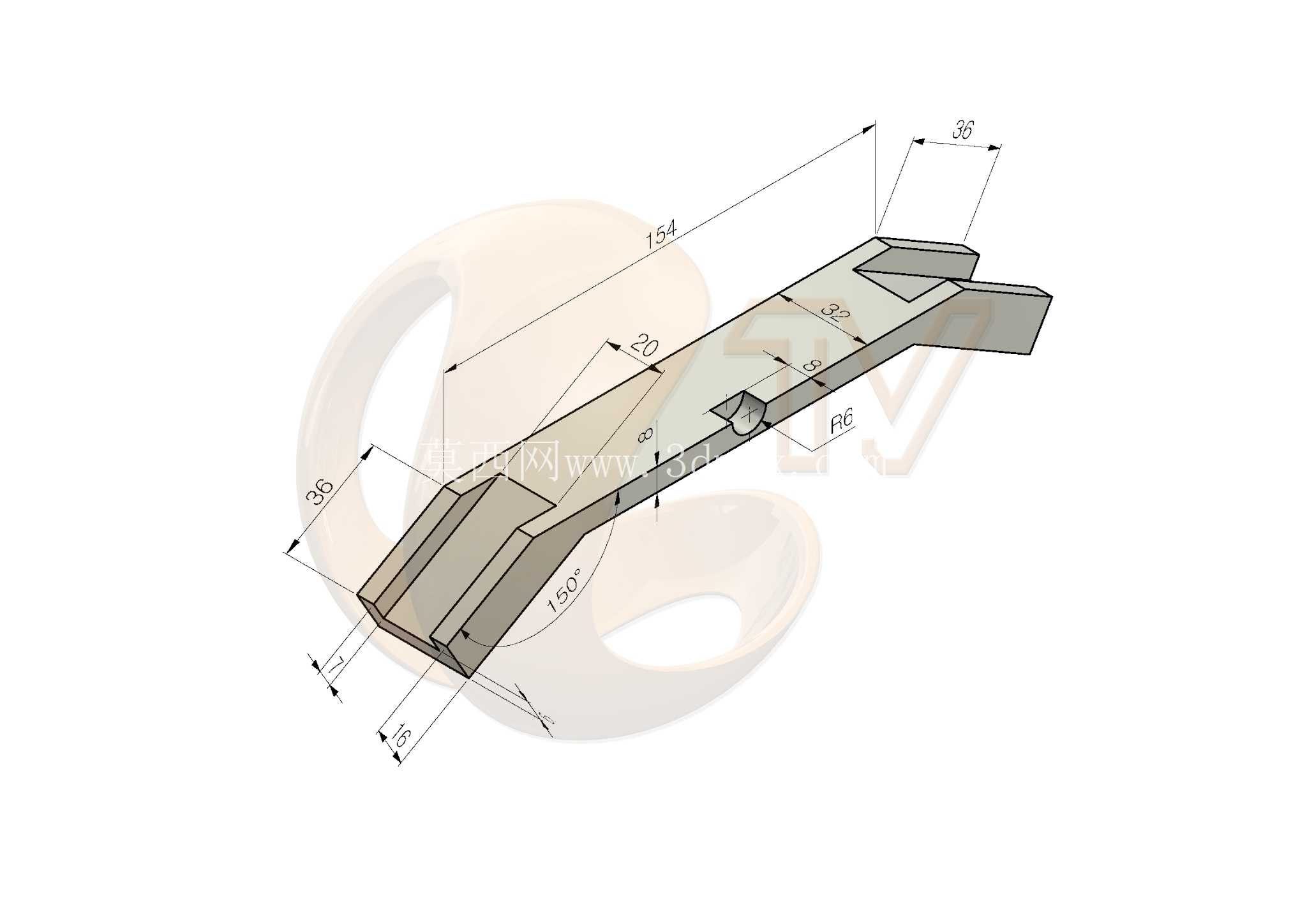

　　从尺寸边界来看，这类导电排的整体长度要匹配稳压器内部腔体的安装间距，两端连接位的中心距公差控制在±0.2mm以内，避免装配时出现强制拉扯导致的连接应力，分叉端的槽宽要和绕组引出铜箔的厚度匹配，间隙控制在0.1mm以内，压接后能保证接触面完全贴合，不会出现局部虚接的问题。排体的厚度根据额定通流密度计算，常规中小功率稳压器用的这类铜排厚度一般在3-5mm，通流密度按照每平方毫米2-2.5A选取，避免长期运行时温升过高破坏周边绝缘件。表面处理一般采用镀锡工艺，既能降低接触电阻，也能防止铜材在长期使用过程中氧化，接触平面的粗糙度控制在Ra3.2以内，保证压接时的接触紧密性。

　　在实际装配过程中，这类异形结构的导电排相比直排加转接片的方案，能减少两个连接节点，每个连接节点都是潜在的发热故障点，减少节点数量能直接提升设备长期运行的可靠性，同时一体化的结构也能降低装配工时，不需要现场调整转接片的角度，装配时直接对准两端连接位锁紧螺栓即可。结构设计时还需要考虑电动力的影响，在稳压器出现负载短路的工况下，回路会产生数十倍额定电流的短时冲击电流，导电排会受到较大的电动力作用，因此排体的折弯角度、截面变化位置都做了圆弧过渡，避免应力集中导致排体变形，固定点的位置选在排体的重心附近，能减少电动力作用下的振动幅度，避免长期振动导致螺栓松动。另外排体的边缘都做了倒圆角处理，不会划伤安装过程中的绝缘导线和操作人员的手部，也能避免尖端放电的问题，满足电气设备的安全规范要求。
