圆柱式交流稳压器结构三维设计

　　在工业现场供电系统、实验室精密仪器供电、小型加工设备配电场景中，电压波动是影响设备运行稳定性的核心因素之一，这类圆柱式交流稳压器的结构设计，正是针对小功率负载的稳压需求展开，其紧凑的圆柱构型相比传统方壳稳压器，更适合嵌入到设备内部的圆柱形安装腔，或是在空间局促的壁挂式配电点位完成部署。从实际用途来看，该类稳压器主要承担输入电压波动时的输出电压校准功能，当上游电网电压出现±15%范围内的波动时，内部的调压绕组配合碳刷滑动结构可快速调整变比，将输出电压稳定在额定值的±1%区间内，避免因电压过高烧毁设备主控板，或是电压过低导致电机类负载堵转、精密仪器测量失准。

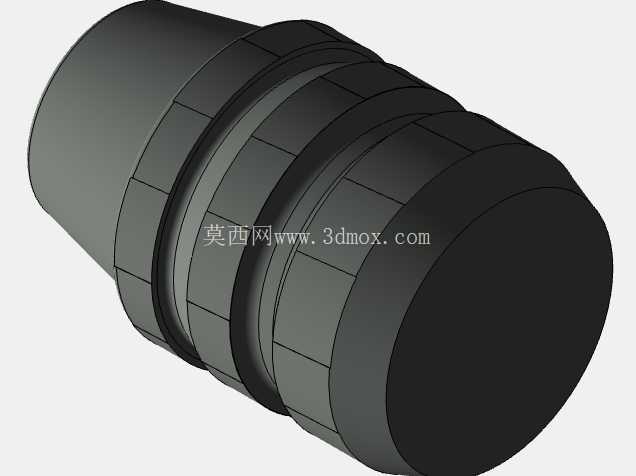

　　从设计思路上看，整个壳体采用阶梯式圆柱分段结构，并非随意的造型选择：最粗的尾段用于容纳环形调压绕组，环形绕组本身的圆柱构型与壳体内腔匹配度更高，相比叠片式方型绕组能减少15%左右的空间浪费，同时绕组工作时产生的热量可通过圆柱壳体的周向均匀散热，避免方壳结构边角处的热量淤积；中段的阶梯缩径结构用于安装碳刷架与伺服驱动机构，缩径位置的台阶面刚好作为碳刷滑动导轨的安装基准面，不需要额外设计定位凸台，减少了零件加工工序；最前端的细径段是接线端子与状态指示模块的安装位，细径设计可让接线操作时手部有足够的操作空间，不会被粗段壳体遮挡接线视线，同时前端的端盖采用过盈配合加卡扣的双重固定方式，日常维护时不需要拆卸整个壳体，只需要撬开前端端盖即可完成碳刷磨损检查与接线端子紧固。

　　外形尺寸与安装边界方面，该稳压器的最大外径位于尾段壳体，安装时需要预留至少5mm的周向散热间隙，避免紧贴安装面导致散热不畅；整体轴向长度需要考虑接线后的线缆弯曲半径，前端接线位置需要预留至少30mm的线缆弯折空间，防止线缆过度弯折导致线芯断裂；壳体表面的分段环形凹槽并非装饰结构，而是用于安装橡胶减震圈，当稳压器安装在有振动的设备上时，橡胶圈可吸收设备传递的振动，避免内部碳刷因振动出现接触不良，同时减震圈的外径略大于壳体最大外径，安装时可直接将稳压器推入对应尺寸的安装孔内，依靠橡胶圈的摩擦力完成径向固定，不需要额外设计安装法兰，进一步压缩了安装所需的空间。

　　结构细节上，壳体的分段接缝处均设计有止口结构，装配时止口可保证各段壳体的同轴度误差控制在0.1mm以内，避免内部绕组与壳体出现偏心，导致碳刷滑动时出现卡滞；壳体表面的防滑棱设计，一方面是在手动拧动端盖维护时增加摩擦力，另一方面可增加壳体的散热面积，棱边之间的凹槽可形成自然的空气对流通道，即使在无强制风冷的环境下，也能保证绕组工作温度维持在绝缘材料允许的范围内。内部结构的排布上，伺服控制板安装在中段缩径位置的内壁上，与调压绕组之间留有2mm的绝缘间隙，控制板上的电压采样电路直接连接输出端子，采样线路长度控制在最短范围内，减少线路压降带来的采样误差，保证稳压精度。

　　在实际选型适配时，这类圆柱构型的稳压器尤其适合配套在圆柱形的工业设备立柱内部，比如小型加工中心的操作立柱、实验室检测设备的支撑柱内，不需要额外破坏设备的原有外观结构，直接嵌入预留的圆柱腔即可完成安装；同时圆柱结构的抗挤压能力比方壳结构更强，在设备运输过程中，即使受到侧向的挤压外力，圆柱壳体可将外力均匀分散到整个周向，不会像方壳那样在边角处出现应力集中导致壳体变形，挤压内部元件造成损坏。设计过程中还考虑了不同安装方向的适配性，内部的碳刷架采用对称式配重设计，无论稳压器是水平安装还是垂直安装，碳刷的滑动压力都能保持一致，不会因为重力方向的变化导致碳刷接触压力不均，出现打火或是磨损过快的问题。
