透明结构步枪双排供弹弹匣三维设计

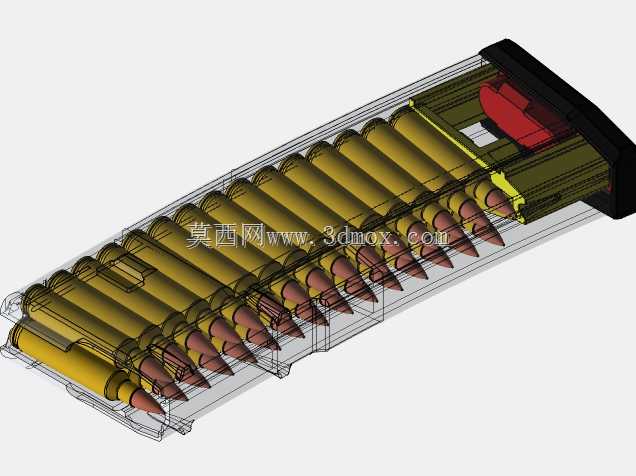

　　本次呈现的供弹具结构，采用双排双进的经典供弹布局，整体外壳做半透明化结构处理，可直观观察内部弹药排列、托弹簧压缩状态、抱弹口限位结构的工作状态，多用于轻武器结构教学、战术配件改装验证、虚拟仿真训练场景的结构参考。从实际使用场景来看，这类供弹具需要在连续供弹过程中保证每发弹药的输送姿态稳定，避免出现卡弹、顶弹故障，因此内部的托弹板弧度、抱弹口收口角度、弹匣内壁的让位槽设计都经过反复适配，匹配对应口径步枪弹的锥度与弹壳外形尺寸。设计过程中首先确定弹药的排列间距，双排布局下单侧弹药的轴线偏移量需要控制在合理范围，保证最上方两发弹药在抱弹口位置的高度差符合推弹进膛的行程要求，托弹簧的预压长度与全压缩长度需要匹配弹匣的内部容弹空间，

　　既要保证最后一发弹药输送时仍有足够的托弹力，也要避免弹簧压并时出现应力超限的问题。外形尺寸方面，整体长度适配对应枪械的弹匣仓安装深度，宽度控制在双排弹药排列的最小边界基础上预留0.8mm的壁厚余量，顶部抱弹口的安装卡槽尺寸完全对应枪械弹匣座的定位凸台，插入后可实现可靠锁定，不会出现供弹过程中松动脱落的问题。外壳的加强筋布局沿着弹药排列的弧度方向布置，既可以提升薄壁外壳的抗挤压能力，避免摔落、挤压时出现形变影响内部弹药滑动，也不会额外增加过多的整体重量。托弹板上的弹药定位槽深度经过适配，刚好承托弹壳的锥面位置，托弹板两侧的导向凸台与弹匣内壁的导向槽配合，上下运动过程中不会出现偏斜，保证弹药上升过程中姿态始终保持一致。

　　抱弹口位置的左右收口边做了圆角过渡处理，避免推弹过程中刮擦弹壳表面造成供弹阻力增大，同时抱弹口的限位凸起高度刚好卡住弹壳的肩部位置，在弹匣未插入枪械时可以限制弹药从抱弹口脱出，插入后推弹杆可顺利将最上方弹药推出抱弹口进入弹膛。半透明的外壳设计除了教学演示用途外，也可在实际使用中快速观察剩余弹药量，不需要额外开孔或者加装余弹观察窗，一体成型的外壳结构也减少了拼接缝隙带来的进沙、进尘风险，提升恶劣环境下的使用可靠性。内部的托弹簧采用矩形截面圆柱螺旋弹簧设计，弹簧的中径适配弹匣内部的宽度空间，弹簧两端做并圈磨平处理，保证与托弹板底部、弹匣底盖的接触平稳，不会出现弹簧歪斜卡滞的问题。弹匣底盖采用卡扣式固定结构，

　　拆卸时不需要额外工具即可快速完成底盖拆除，方便日常维护时清理内部杂物、更换托弹簧或者调整托弹板位置。整体结构的壁厚设计均匀，适配注塑成型的工艺要求，所有棱角位置都做了圆角过渡，避免应力集中导致的结构开裂，同时握持位置的外壳表面做了细微的防滑纹理处理，提升更换弹匣时的握持摩擦力。在结构验证过程中，需要模拟不同姿态下的供弹顺畅性，包括枪械倾斜、侧置、倒置状态下的弹药输送情况，确保托弹板在任意角度都能平稳推动弹药上升，不会出现弹药错位卡滞的问题，同时抱弹口的限位强度需要满足连续供弹的冲击要求，不会因为多次推弹受力出现形变导致供弹故障。
