多联式电气接线端子连接座结构设计

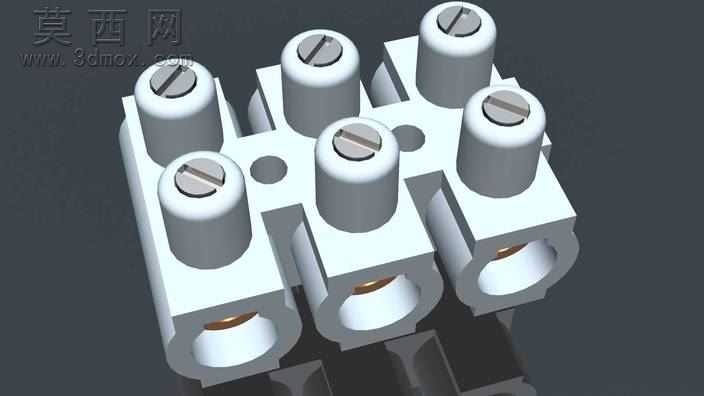

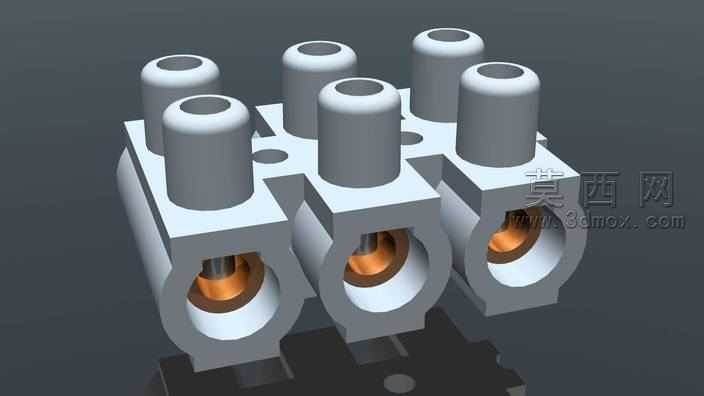

本作品为多联集成式电气接线连接座，采用三维参数化建模方式完成整体结构设计，建模阶段先完成单组接线单元的特征搭建，通过线性阵列与布尔运算完成六联整体基座的整合，确保各单元间距统一、安装定位基准重合。模型渲染阶段采用哑光工程塑料材质模拟基座主体，还原绝缘基座的磨砂质感，内部导电嵌件采用抛光铜合金材质，通过环境光遮蔽效果突出金属导电件的光泽与内嵌结构的层次，接线端口处的圆角过渡、安装孔位的沉头特征均做了精细化处理，保证视觉呈现与实际加工工艺的一致性。结构设计上，整体基座采用一体化成型思路，上方设置六个等距排布的圆柱接线端，每个接线端内部预留导线穿入空腔，下方对应三组贯通式接线腔体，腔体内嵌铜质导电夹片结构，可实现多组导线的快速对接与导电连通，基座侧面设置定位凸台与安装卡槽，可适配标准电气安装导轨的固定需求，各腔体之间设置绝缘分隔筋，避免不同回路导线接触引发短路风险。设计过程中优先考虑电气连接的可靠性与安装便捷性，对导线插入的导向倒角、导电夹片的夹持行程做了参数化校验，确保不同线径的导线均可稳定插入并被夹紧，同时基座的壁厚设计兼顾绝缘强度与材料成本，外轮廓无尖锐棱角，符合电气配件的安全设计规范，整体模型可直接用于电气成套设备的装配模拟、接线工艺演示以及产品开模前的结构验证。
