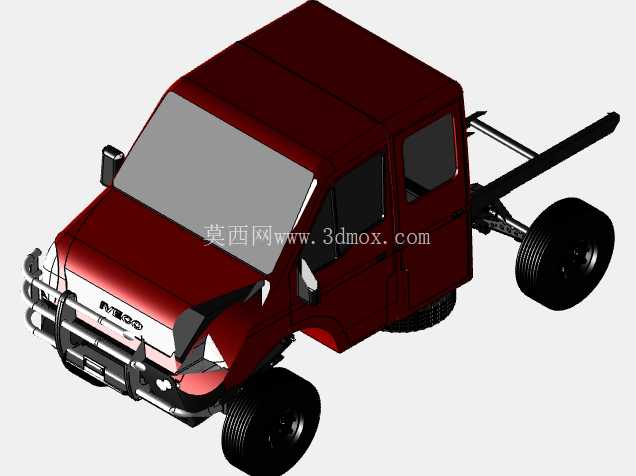

依维柯双排四驱底盘驾驶室结构设计

　　这款依维柯双排四驱底盘的驾驶室结构，主要面向特种作业改装、林区通勤、工程抢险、野外勘探等非铺装路面作业场景，作为各类专用上装的承载基体，其结构设计需要兼顾驾乘空间、底盘改装兼容性与复杂路况下的结构可靠性。从结构布局来看，双排驾驶室采用四门设计，可同时容纳5名作业人员乘坐，相比单排驾驶室能够满足班组随行作业的需求，避免作业人员与工具设备混装带来的安全隐患。驾驶室本体采用非承载式结构设计，与下方梯形车架通过柔性悬置组件连接，能够过滤非铺装路面传递的高频振动，降低长时间越野行驶下的驾乘疲劳感。车头前部设置了管状防撞杠结构，直接与车架纵梁前端连接，在野外复杂路况下发生剐蹭或轻度碰撞时，能够首先吸收冲击能量，避免驾驶室本体结构发生变形，

　　同时防撞杠预留了辅助灯、绞盘等附加装置的安装点位，方便后续作业场景的功能拓展。驾驶室前部的覆盖件采用分块式设计，引擎盖、翼子板均可单独拆卸，日常维护时能够快速接触到发动机舱内的动力总成、冷却系统与制动管路，降低野外作业场景下的维保难度。前挡风玻璃采用大倾角设计，在降低高速行驶风阻的同时，能够为驾驶员提供更开阔的前方视野，减少野外狭窄路段通行时的视野盲区；两侧后视镜采用外摆式支架结构，支架具备一定的缓冲变形能力，在林区穿行遇到树枝剐蹭时不会轻易发生断裂，同时镜面角度可根据驾驶员需求进行多向调节，覆盖车辆侧后方的视野范围，满足重载或加装上装后的观察需求。底盘部分的车架采用等截面梯形纵梁结构，纵梁采用高强度钢板冲压成型，

　　横梁采用铆接方式与纵梁连接，相比焊接结构具备更好的抗扭性能，在交叉轴路况下车架发生扭转变形时，铆接节点能够释放部分应力，避免焊缝开裂问题。驾驶室后方的车架部分预留了足够的上装安装空间，纵梁上平面预留了标准化的安装孔位，可直接固定货厢、作业设备舱、起重装置等各类上装结构，无需对车架进行大规模打孔改装，降低改装过程中的结构强度损耗。四驱系统的分动箱、传动轴等部件均布置在车架内侧，避免越野行驶时凸起的石块磕碰传动部件，同时底盘下方设置了分段式防护板，覆盖油底壳、变速箱等关键部件，防止飞石撞击造成部件损坏。车轮采用大尺寸越野轮胎搭配钢制轮辋，轮胎胎纹深度较深，在泥泞、积雪路面能够提供足够的抓地力，钢制轮辋相比铝合金轮辋具备更好的抗冲击性能，

　　在低气压行驶或受到硬物撞击时不易发生开裂变形。驾驶室内部的操纵机构按照人机工程学布局，换挡杆、四驱切换手柄、手刹等操纵件均布置在驾驶员触手可及的位置，长时间驾驶操作不易产生疲劳；仪表台预留了多个电器安装位，可根据作业需求加装GPS定位、作业参数显示屏、电台等专用设备，无需对仪表台本体进行破坏性改装。车门采用双层密封结构，能够阻挡野外行驶时的灰尘、泥水进入驾驶室内部，同时车门铰链采用加强型设计，在频繁开关或车身发生扭转变形时，车门仍能正常开启关闭，不会出现卡滞问题。从安装边界来看，驾驶室本体的宽度尺寸控制在1.8米范围内，能够满足林区、矿区等狭窄道路的通行要求，驾驶室顶部预留了行李架或警示灯的安装点位，顶部结构做了加强处理，可承载一定重量的附加设备。车架后部的安装平面长度超过2米，可满足多数专用作业上装的安装尺寸需求，车架尾部预留了拖车钩安装位，可牵引拖挂设备或故障车辆，牵引能力与整车动力输出参数匹配，不会出现牵引时车架变形的问题。整个结构在建模过程中充分考虑了各部件之间的装配间隙，覆盖件与车架、传动部件之间预留了足够的振动缓冲空间，避免车辆行驶过程中部件之间发生干涉摩擦，同时所有连接点位的螺栓规格、安装扭矩都按照商用车设计标准进行匹配，保证结构连接的可靠性。
