吉普切诺基XJ改装款后防护杠结构设计

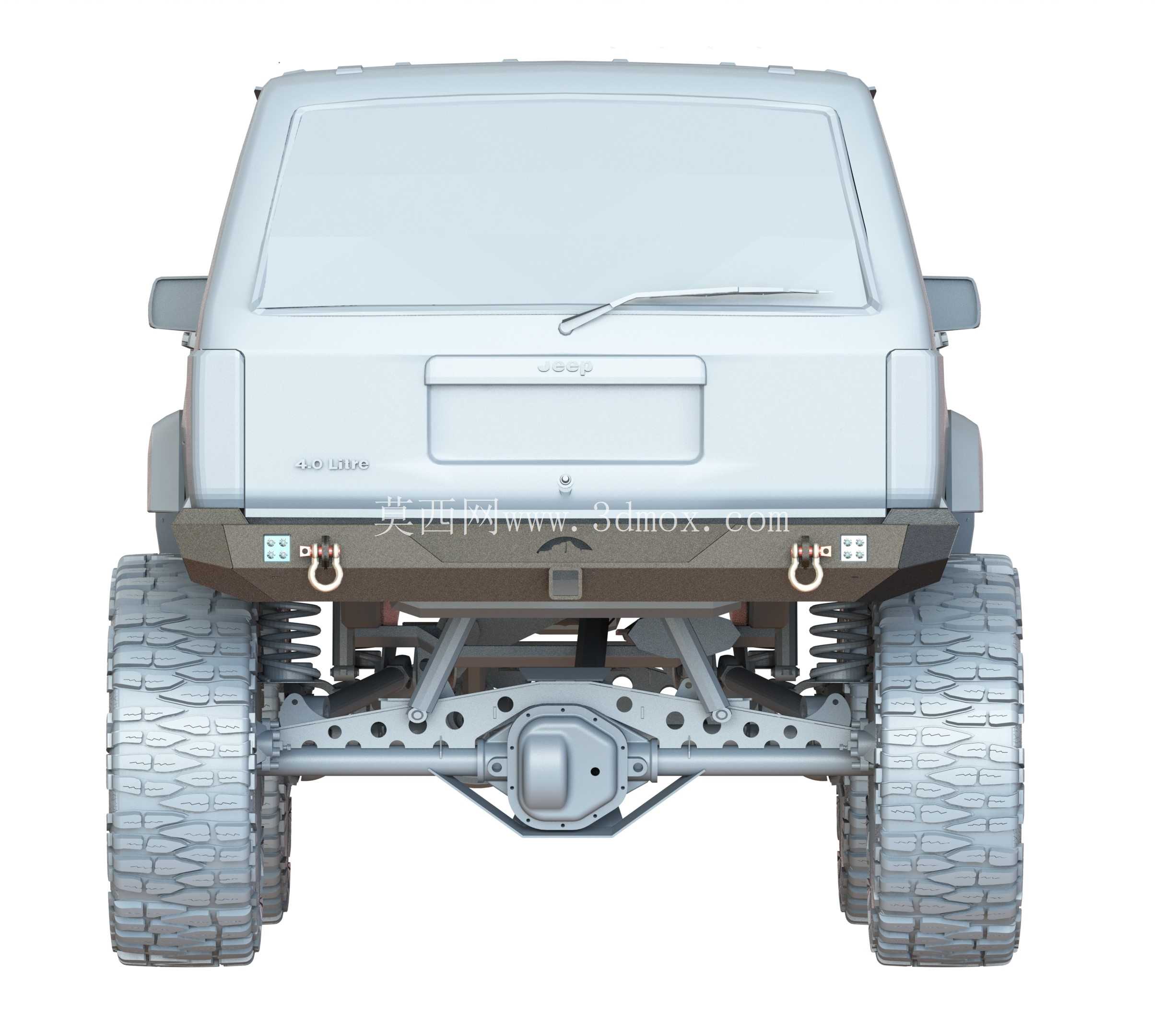

　　这款后防护杠的设计核心围绕越野场景的实际使用需求展开，区别于原厂后杠的轻量化设计思路，整体采用高强度钢材质的主体结构，在抗冲击、防剐蹭的性能上做了针对性强化，适配吉普切诺基XJ车型的底盘安装点位，无需对原车后纵梁做打孔、切割类的破坏性改动，所有安装孔位均对应原车底盘预留的装配基准，安装时可直接通过螺栓完成固定，大幅降低改装过程中的施工难度。

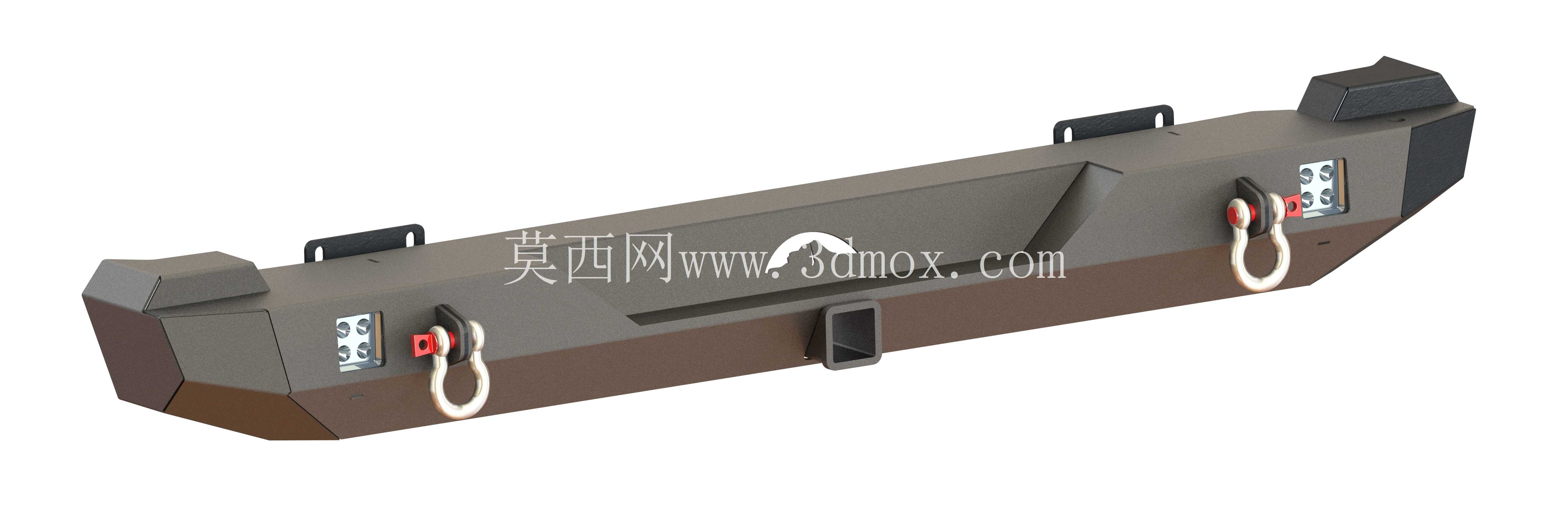

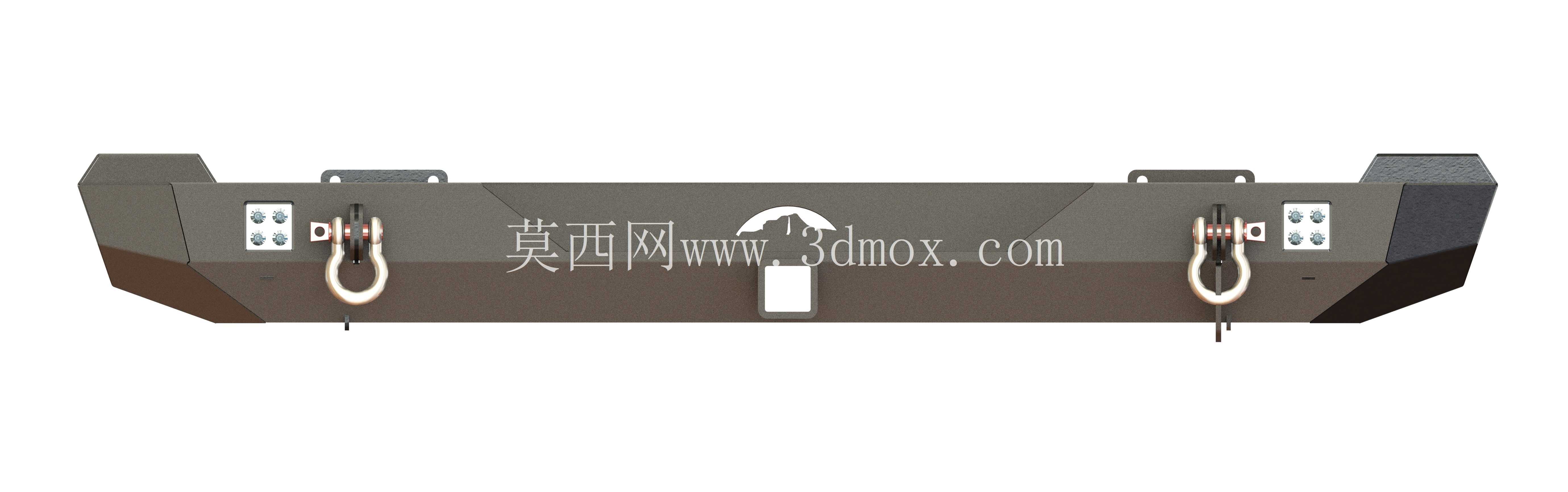

　　从实际使用场景来看，该防护杠首先承担车辆后部的碰撞防护作用，在越野穿越过程中，车辆常遇到后方石块、倒伏树干的剐蹭，或是倒车时的低速碰撞，杠体的主体厚度与加强筋布局可将冲击力均匀分散到两侧纵梁连接点，避免冲击力直接作用于车尾钣金与尾门结构，减少越野场景下的车身损伤。杠体中部预留的两个拖挂点采用内嵌式加强结构，每个拖挂点的内侧均焊接有与纵梁连接的加强支架，可满足越野场景下的救援拖拽需求，拖拽时的受力不会集中在杠体局部，避免出现拖拽时杠体变形、脱落的问题，同时拖挂点的位置高于原车后杠下沿，在攀爬陡坡时不会先于轮胎接触地面，减少托底时对杠体的磕碰。

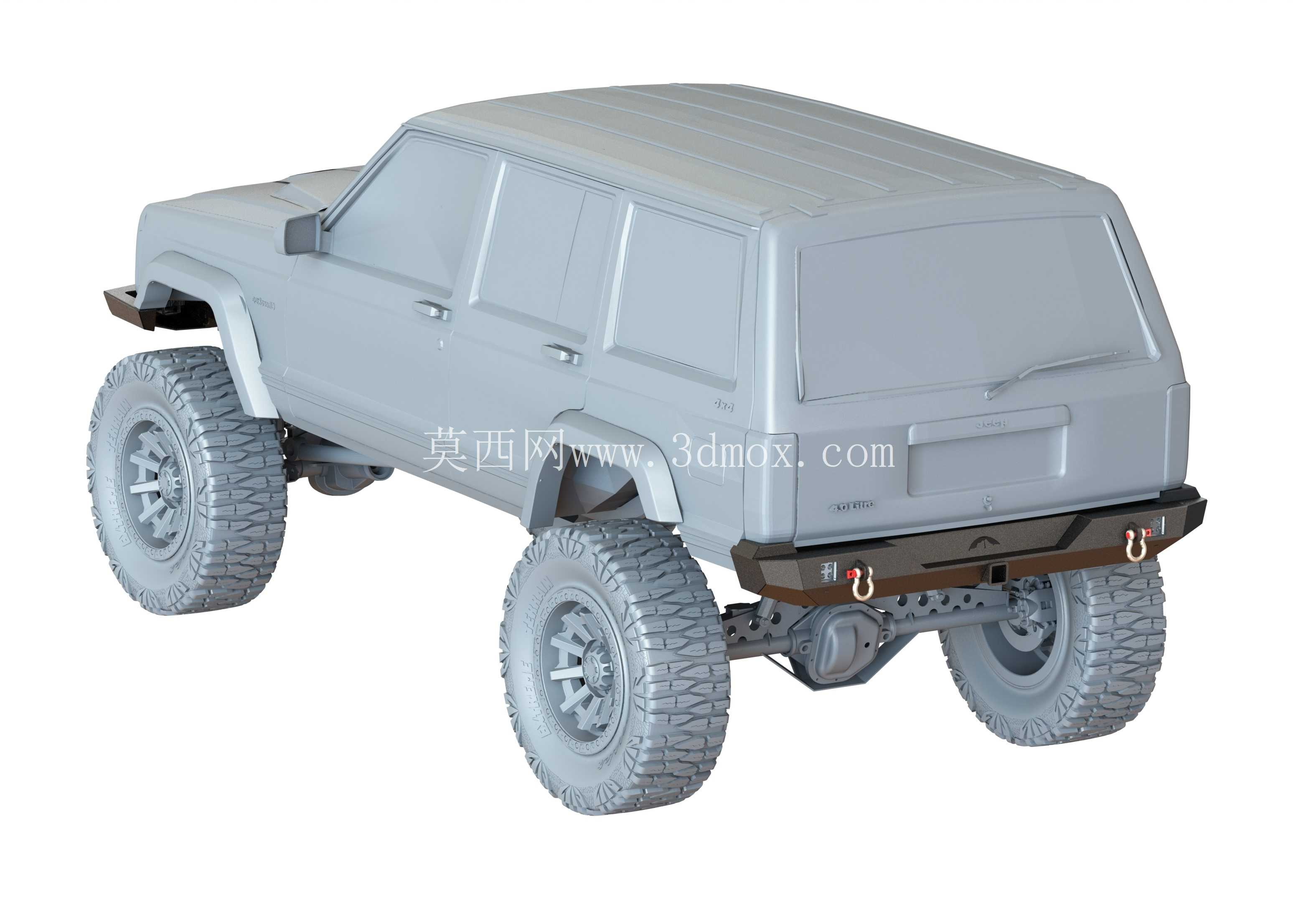

　　设计过程中充分考虑了安装边界的尺寸约束，杠体整体宽度与车身两侧轮眉外沿齐平，不会超出车身宽度影响狭窄路段的通过性，杠体上沿与尾门下沿保留足够间隙，尾门开启过程中不会与杠体产生干涉，即便是尾门挂载全尺寸备胎的状态下，备胎的下沿也不会与杠体表面接触，避免行驶过程中备胎晃动剐蹭杠体漆面。杠体下沿的造型做了上扬处理，离去角相比原厂后杠提升了近12度，在攀爬陡坡、通过炮弹坑路段时，车尾不会因为杠体下沿过低而抵住地面，大幅提升车辆的通过性能。

　　在功能拓展性上，杠体表面预留了多个通用安装位，可根据使用需求加装倒车灯、牌照架、副油箱固定支架等拓展配件，安装位的孔距采用越野改装件的通用标准，无需二次打孔即可适配多数市售越野拓展配件。杠体的表面处理采用喷塑工艺，相比普通喷漆的附着力更强，在长期受到砂石击打、泥水侵蚀的使用环境下，不易出现掉漆、锈蚀的问题，可适应户外复杂的使用环境。

　　从结构细节来看，杠体与车身连接的支架采用折弯一体成型工艺，减少了焊接点的数量，整体结构强度更高，支架与车身连接的位置加装了橡胶减震垫，可过滤行驶过程中杠体产生的共振，避免长期颠簸出现螺栓松动的问题。杠体的边角位置均做了圆弧过渡处理，没有尖锐的突出棱角，在户外使用过程中不会对人员造成剐蹭伤害，同时也符合机动车改装的相关安全规范。针对原车后雷达的安装位置，杠体上预留了对应的雷达探头安装孔，安装后不会影响原车倒车雷达的正常使用，无需改动原车的雷达线路与探头位置，保留原车的倒车辅助功能。

　　在建模过程中，所有装配面的公差均控制在0.5mm以内，确保实际生产加工后的成品可以顺利对位安装，不会出现孔位错位、间隙不均的问题。杠体的内部空腔做了排水设计，在最低位置预留了排水孔，避免雨天、穿越河道后杠体内部积水，长期使用出现内部锈蚀的问题。整个结构的重量控制在合理范围内，不会过度增加车尾的负重，避免出现车尾下沉、影响悬架几何的问题，在保证结构强度的前提下，通过拓扑优化去除了非受力区域的多余材料，兼顾强度与轻量化的平衡。
