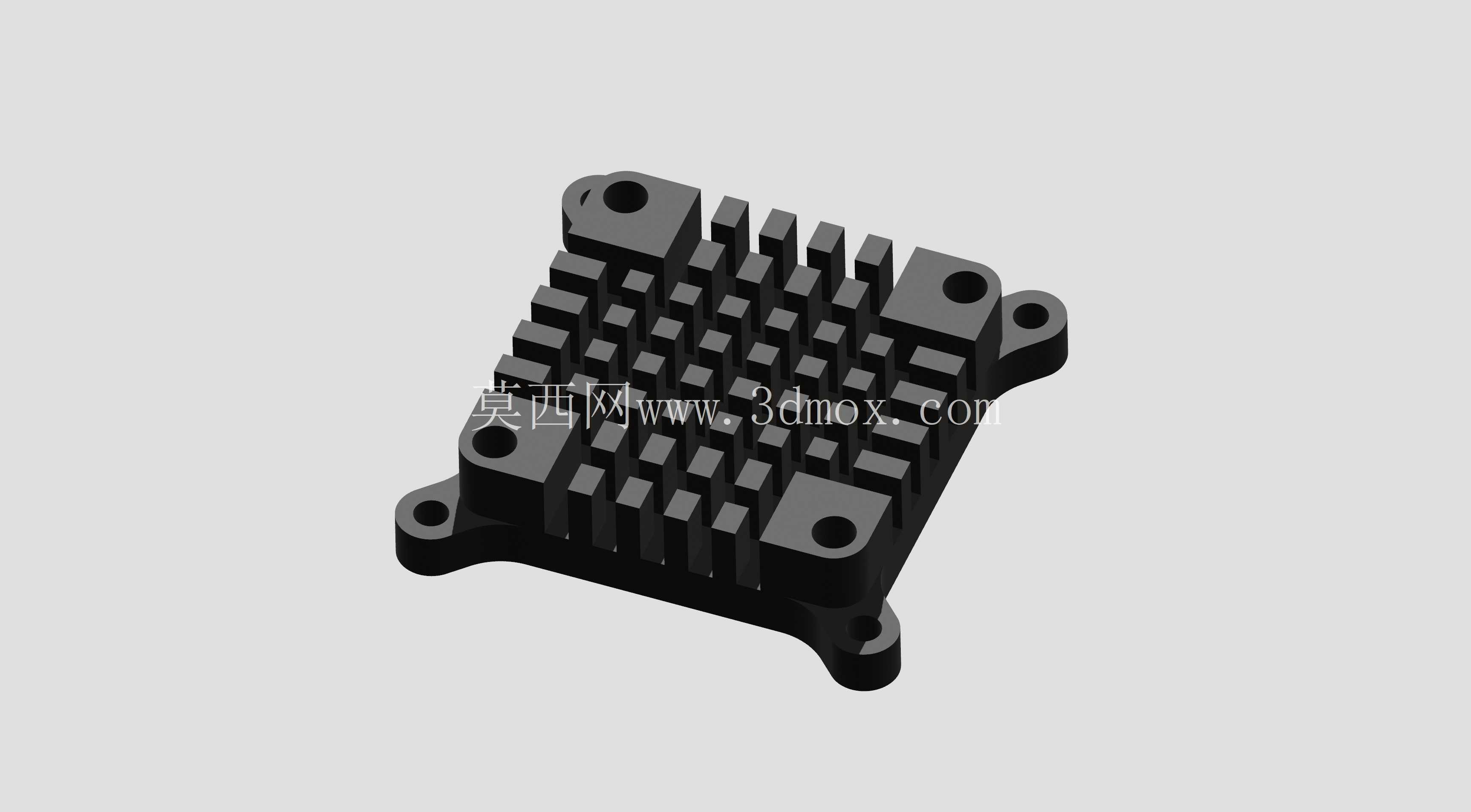

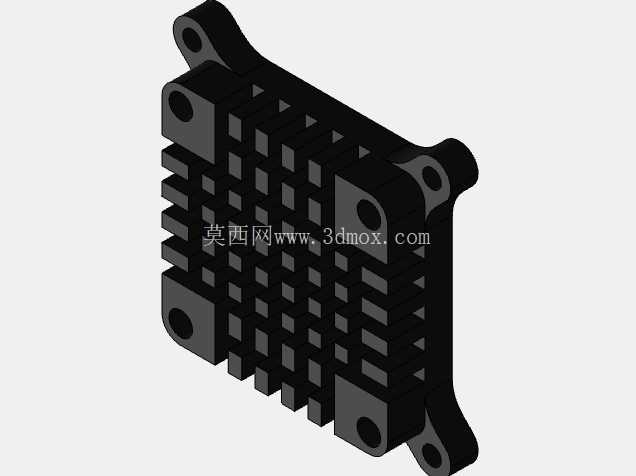

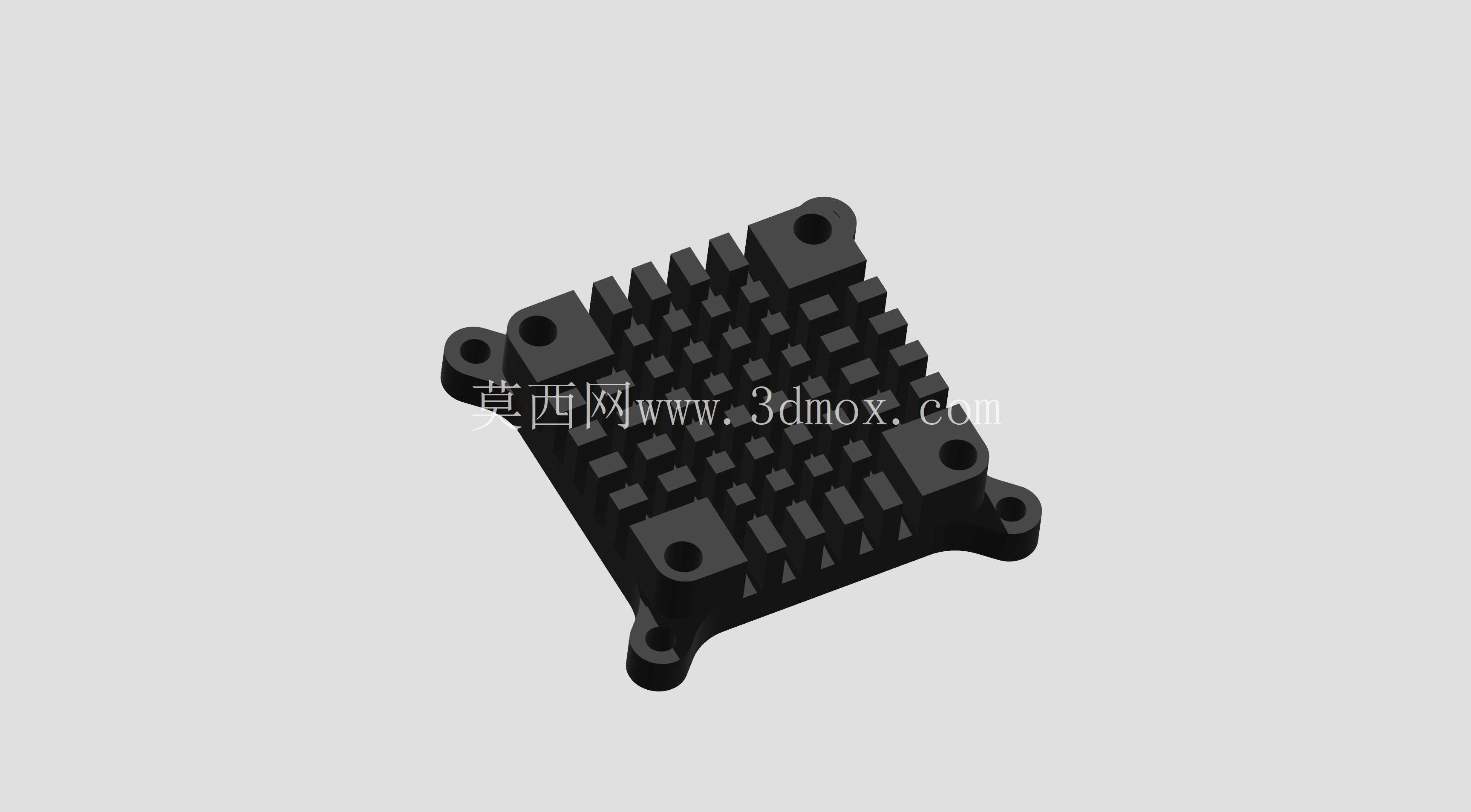

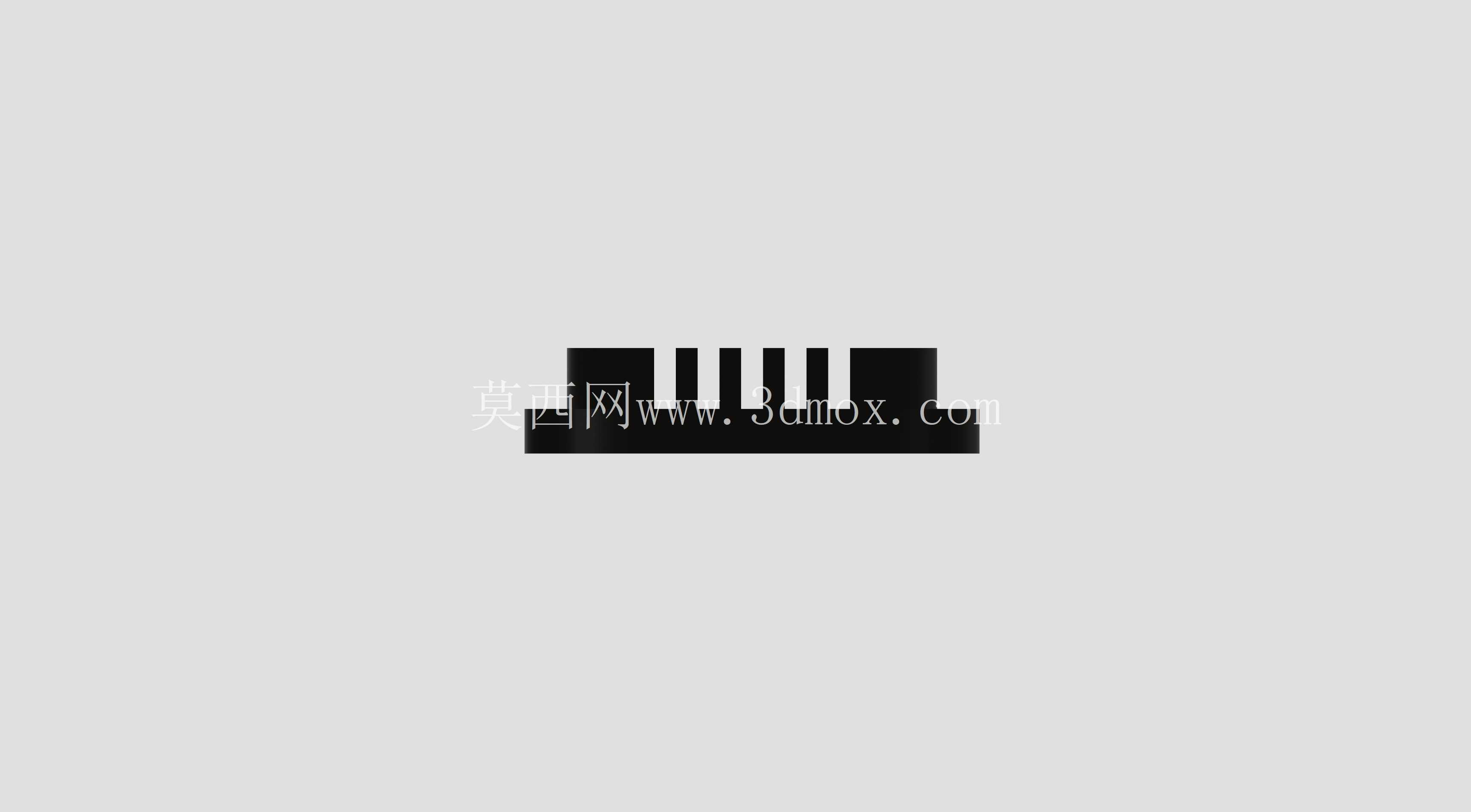

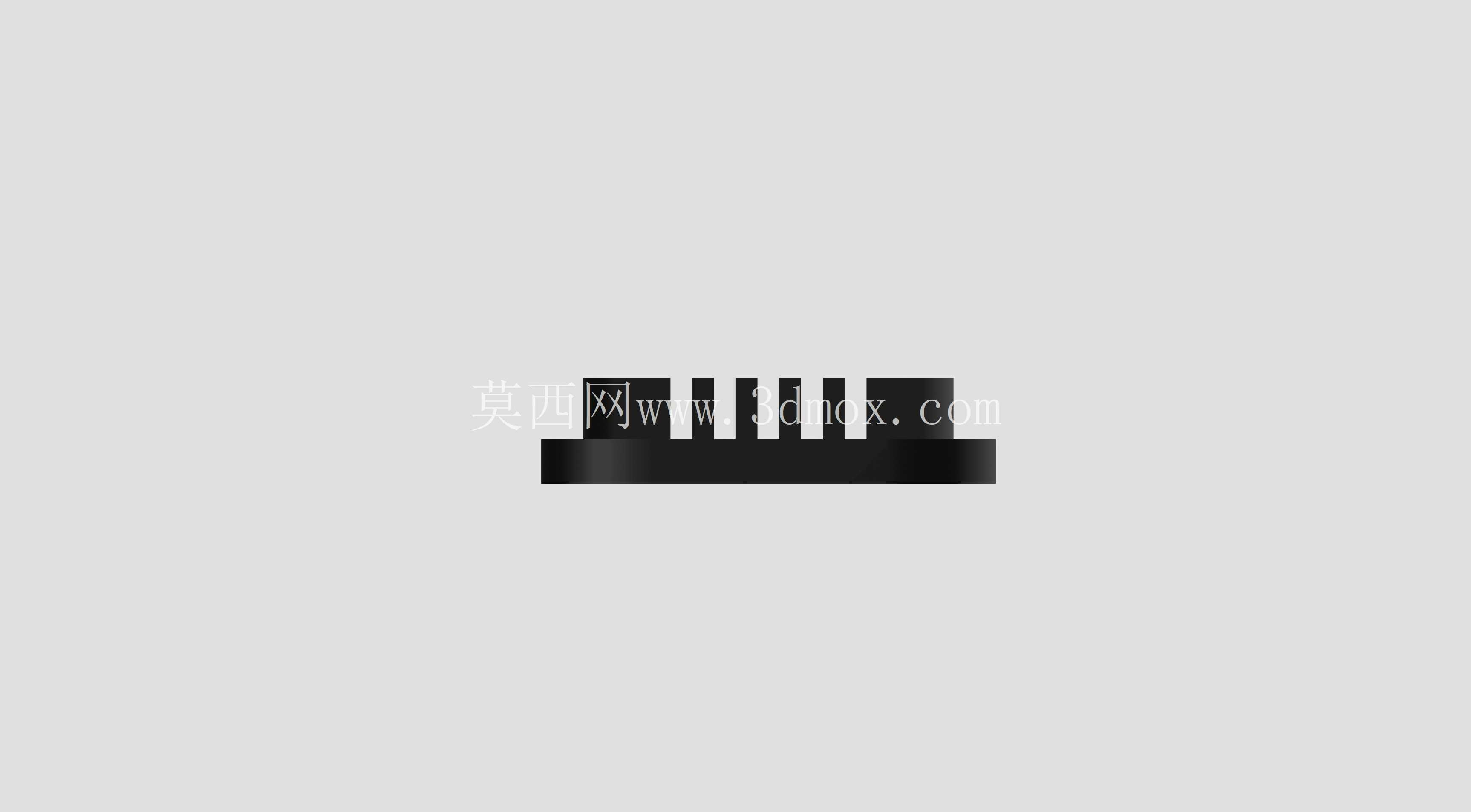

适配DJI O3风机的百莫奇散热结构件

　　这款散热结构件主要面向消费级航拍无人机的图传模块散热场景，针对DJI O3图传单元高负载工况下的积热问题设计，核心作用是将图传芯片、功率元件工作时产生的热量快速导出并扩散到周边空气流场中，避免元件因过热触发降频保护，保障图传信号的稳定传输与长时间工作可靠性。从结构设计来看，主体采用阵列式柱状鳍片布局，区别于传统片状鳍片，柱状结构在无人机飞行时的多方向来流条件下都能形成有效扰流，不会因为飞行姿态变化导致气流顺着鳍片间隙直穿而过降低换热效率，每根鳍片的根部都做了小圆角过渡，既减少了压铸或CNC加工时的应力集中问题，也能增大根部导热接触面积，让热量从底座到鳍片的传导路径更顺畅。底座部分完全贴合O3图传模块的发热核心区域轮廓，

　　四个角延伸出带安装孔的固定支脚，支脚的安装孔位完全匹配O3模块周边的机身固定螺柱位置，安装时不需要额外改动原有机身结构，直接通过M2规格的螺丝就能完成固定，支脚和底座主体之间做了加厚的连接筋，既可以承受飞行时的振动载荷，避免长时间使用后出现支脚断裂的问题，也不会因为筋位过高影响周边其他电子元件的排布。设计过程中优先考虑了安装边界的兼容性，整体外轮廓尺寸控制在32mm见方以内，总高度不超过8mm，不会突出到机身外壳的装配公差范围之外，鳍片之间的间隙统一设置为1.5mm，既保证了足够的散热表面积，也避免间隙过小导致飞行时带入的灰尘、纤维杂物卡在鳍片之间堵塞风道，日常使用中只需要用低压气吹就能完成清洁维护。底座的接触面做了平面度控制，

　　整体平面度公差控制在0.05mm以内，安装时配合0.2mm厚的导热硅胶片就能充分填充发热元件和散热底座之间的微小间隙，减少接触热阻，不需要额外涂抹导热硅脂，也避免了硅脂长期使用后干涸粉化的问题。固定支脚的安装孔做了沉台设计，螺丝锁紧后螺帽完全沉入沉台内部，不会突出到散热件表面，既避免了螺帽和上层机身结构产生干涉，也让整体外观更整洁。从实际使用场景来看，这款散热件不仅适配普通休闲飞行的散热需求，在长时间高码率图传录制、高温环境户外飞行、长时间低空悬停等极端工况下，也能将图传模块的核心温度控制在元件允许的工作温度区间内，不会因为热量堆积导致图传卡顿、画面丢帧甚至模块过热重启的问题。结构材质默认选用导热性能优异的铝合金材质，

　　兼顾轻量化和导热效率，整体重量控制在5g以内，不会给无人机带来额外的负载负担，影响飞行续航时间。鳍片的排布密度经过反复校核，在有限的体积内最大化散热表面积的同时，也保证了结构的整体强度，即使发生轻微的磕碰，也不会出现鳍片大面积弯折变形的问题，日常使用的耐用性更有保障。支脚的位置设计也避开了O3模块周边的天线走线位置，不会对天线信号产生遮挡，保证图传信号的收发强度不受影响。
