日常接触的标准排球,其球面拼接结构一直是曲面建模领域的典型练习案例,很多刚接触复杂曲面建模的工程师,都会选择排球作为曲面命令掌握程度的验证载体,毕竟要在完整球面上实现均匀对称的块面拼接,同时保证拼接缝隙均匀、曲面过渡顺滑,需要对曲面放样、剪裁、加厚等命令有足够熟练的把控。从实际应用场景来看,这类排球曲面模型不仅可以用于体育用品生产环节的结构开模参考,也能作为运动场景渲染、体育教学演示的数字化素材,甚至在文创产品衍生设计、运动类虚拟仿真场景搭建中,高精度的排球三维模型都是不可或缺的基础素材。

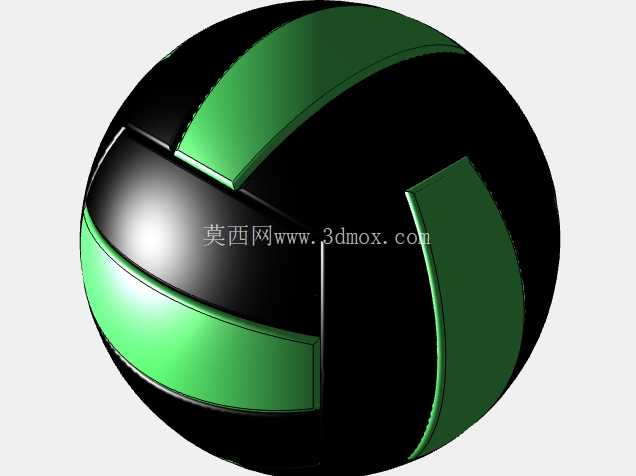

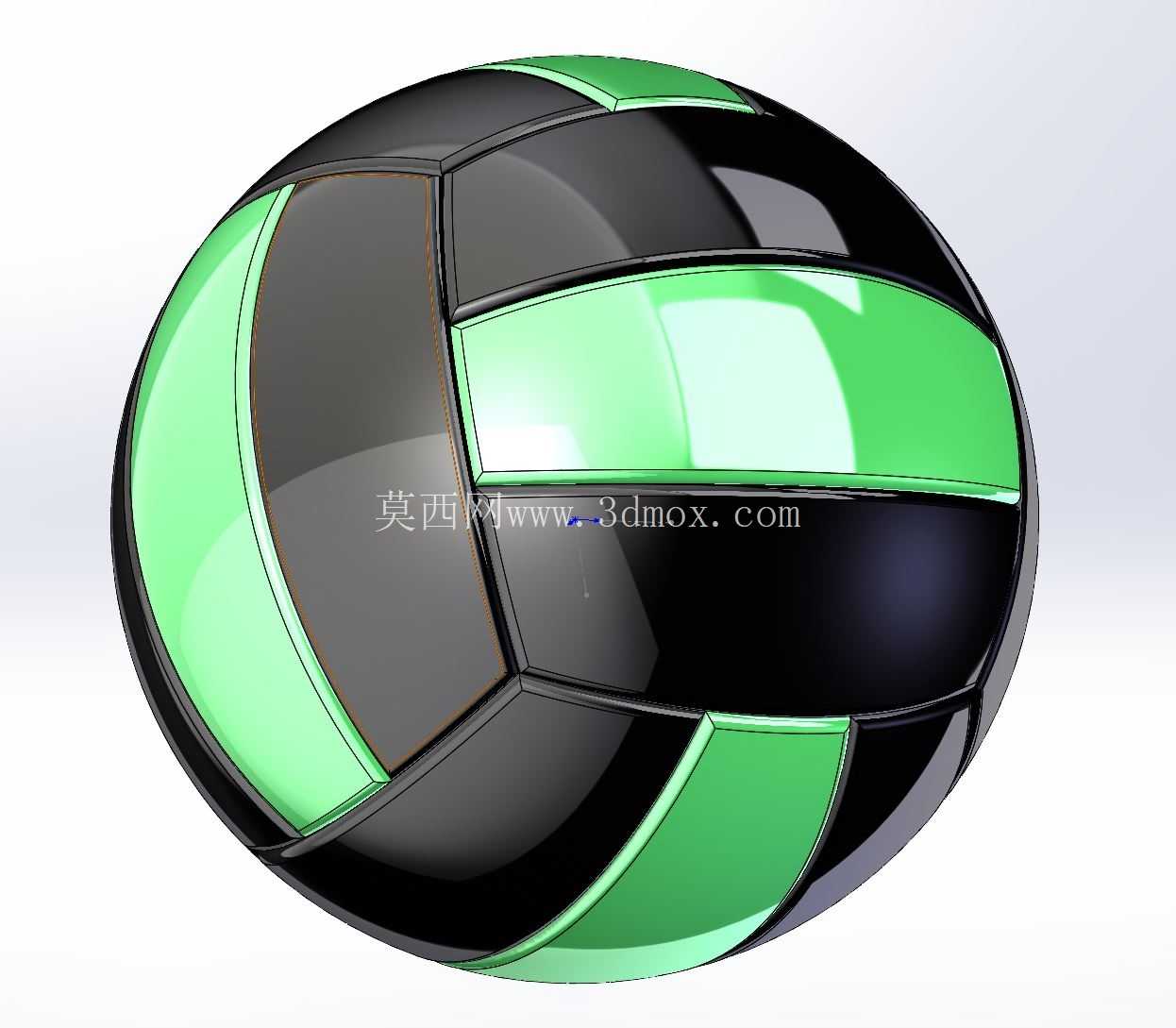

从产品功能特性来看,标准排球的球面由18块近似矩形的PU面料拼接而成,块面之间的拼接缝宽度控制在5mm以内,成品球的圆周尺寸要求在650-670mm之间,重量控制在260-280g,内部气压保持0.30-0.325kg/c㎡,这些实际产品参数决定了建模过程中不能只追求视觉上的相似,必须严格贴合真实产品的尺寸边界。建模时首先要确定球面的基础基准,以原点为球心绘制直径207mm的基础球面,对应标准排球的中值尺寸,之后需要根据排球块面的排布规律,在球面上绘制分割参考线——这里要注意,排球的块面并不是沿着经纬线简单分割,而是呈三列对称排布,每列6块曲面沿着球周向均匀分布,相邻列的块面相互错开,保证整个球面的拼接结构完全对称,不会出现局部块面变形的问题。
具体设计思路上,很多新手建模时容易直接在球面上做分割剪裁,最后得到的块面边缘会出现曲率不连续的问题,加厚之后拼接缝处会出现明显的棱角,和真实排球的柔和过渡不符。正确的处理逻辑是先提取单块排球片的轮廓曲线,通过投影曲线命令将平面轮廓映射到基础球面上,再利用边界曲面命令生成单块球片的基础曲面,这里要注意调整曲面的相切约束,保证单块曲面和相邻位置的球面曲率完全连续,之后通过圆周阵列、镜像等命令完成所有球片的排布,阵列时要严格控制阵列角度,三列结构的周向间隔为120度,每列内部的6块曲面沿着球的轴向均匀分布,阵列完成后要逐一检查相邻块面之间的缝隙,保证所有拼接缝隙宽度一致,误差控制在0.1mm以内,避免后续加厚处理时出现曲面重叠或者缝隙过大的问题。
完成所有球片的曲面构建后,需要对每一块曲面做加厚处理,真实排球的面料厚度在1.8-2mm之间,加厚时要注意方向统一朝向球心外侧,加厚完成后对每一块球片的边缘做0.5mm的圆角处理,模拟真实面料拼接处的柔和边缘,避免出现尖锐的棱边。很多人建模时会忽略拼接缝的结构,真实排球的拼接缝是有轻微内凹的,所以在完成球片加厚之后,需要在每两块球片的拼接位置绘制扫描路径,通过扫描切除做出深度0.3mm的内凹缝隙,还原真实排球的拼接细节。另外还要考虑模型的后续使用场景,如果是用于开模生产参考,还要在球片对应位置预留气嘴的安装孔位,气嘴位置通常设置在两块球片的拼接缝隙处,孔径8mm,深度贯穿整个球面壁厚,和内部的充气腔连通;如果是用于渲染或者仿真场景,还可以在球片表面添加细微的皮纹凹凸特征,提升模型的真实感,但要注意皮纹特征的深度不要超过0.1mm,避免破坏球面整体的曲率连续性。

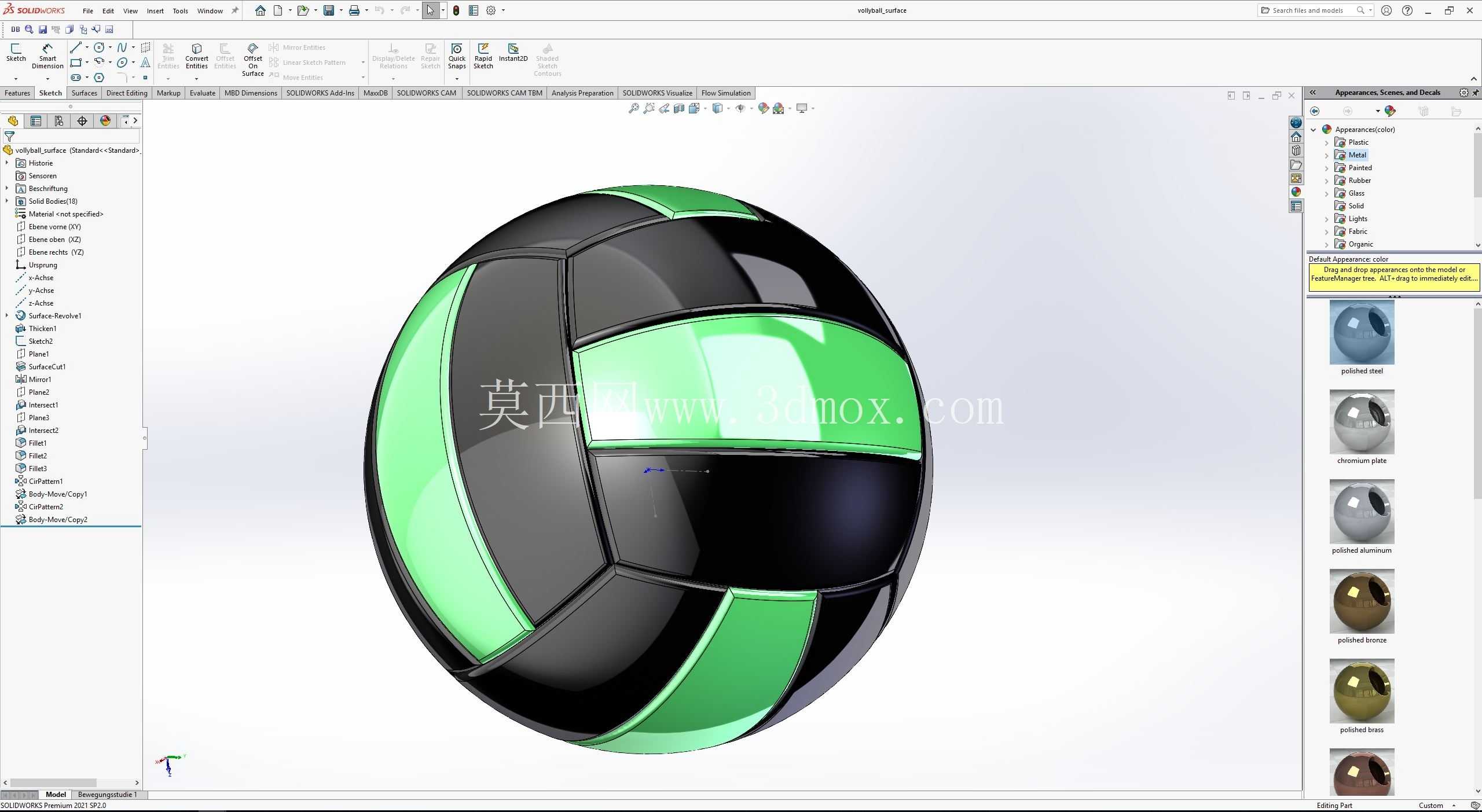

从安装边界和使用适配的角度来说,这个排球模型是完全封闭的薄壁球体结构,不需要额外的安装配合结构,整体尺寸严格贴合国际排联的比赛用球标准,可以直接导入到运动仿真软件中做碰撞、弹跳模拟,也可以导出到渲染软件中做体育场景的视觉呈现,甚至可以直接对接3D打印流程,制作等比例的排球展示模型。建模过程中要注意整个模型的参数化关联,所有的分割线、阵列角度、壁厚参数都要设置成可调整的参数,方便后续根据不同的使用需求调整尺寸——比如做青少年训练用的轻量化排球时,只需要修改基础球面的直径参数,整个模型的所有块面都会自动更新,不需要重新构建曲面,这也是参数化曲面建模相比实体建模的优势所在。另外要注意曲面建模过程中的几何检查,每完成一块曲面的构建就要做一次曲率检查和缝隙检查,避免出现曲面自交、曲率突变的问题,否则后续加厚或者导出其他格式时很容易出现几何错误,导致模型无法正常使用。
