机加工车间通用固定式台虎钳结构设计

　　在常规机械加工、钳工实训、小型零部件修配场景中，台虎钳是工位上不可或缺的基础工装，这套台钳装配结构完全围绕车间实际使用需求做细节设计，没有冗余的装饰性结构，所有特征都服务于装夹稳定性与操作便捷性。从安装边界来看，底座采用带安装孔的一体式铸铁结构，可直接通过T型螺栓固定在标准钳工工作台台面上，底座轮廓尺寸适配多数常规工位的安装预留位，不会出现超出工作台边缘、干涉相邻工位操作的问题，安装后整体重心落在底座中心区域，即使夹持较重工件进行敲击、锉削作业，也不会出现侧翻、偏移的情况。

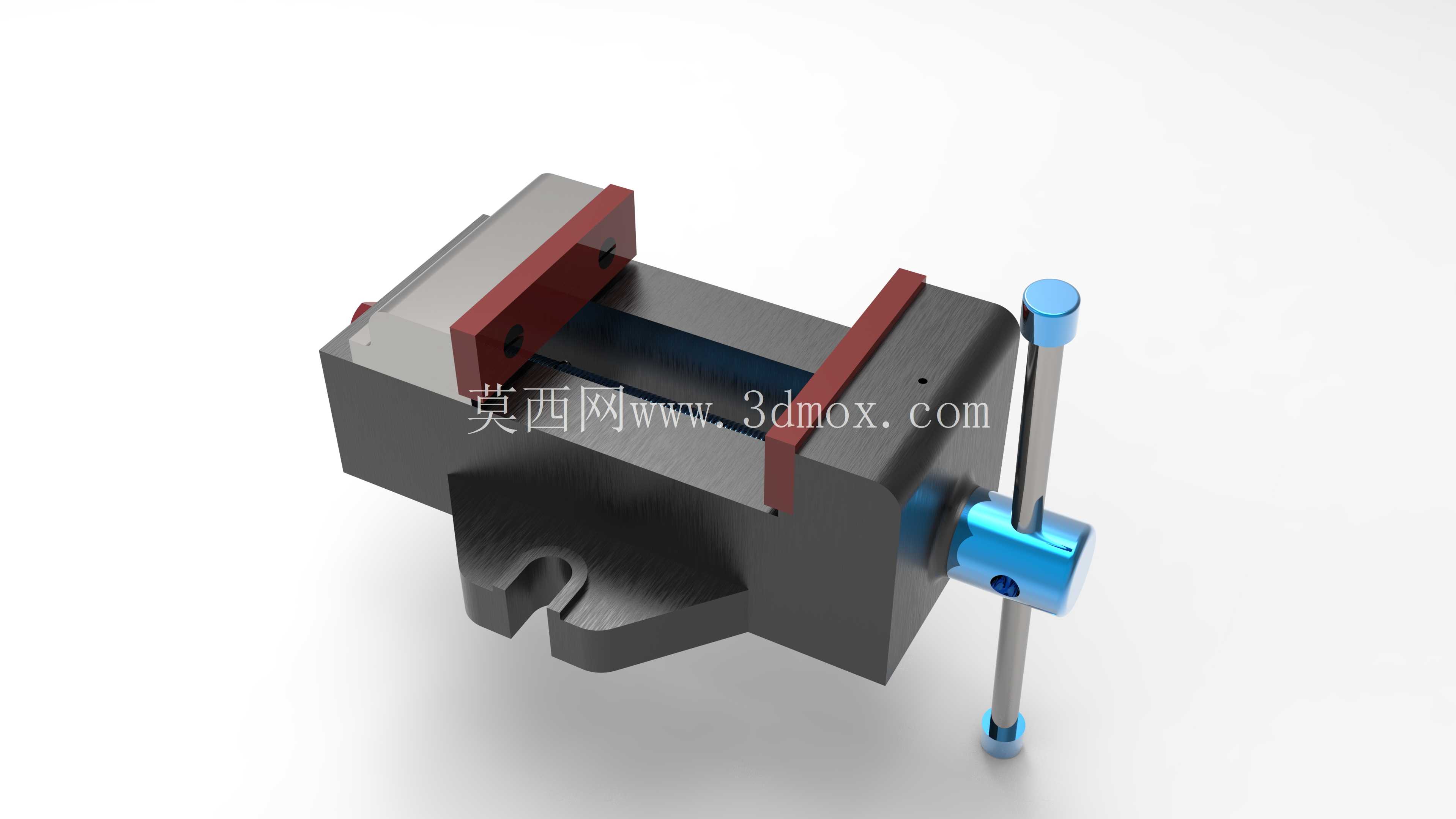

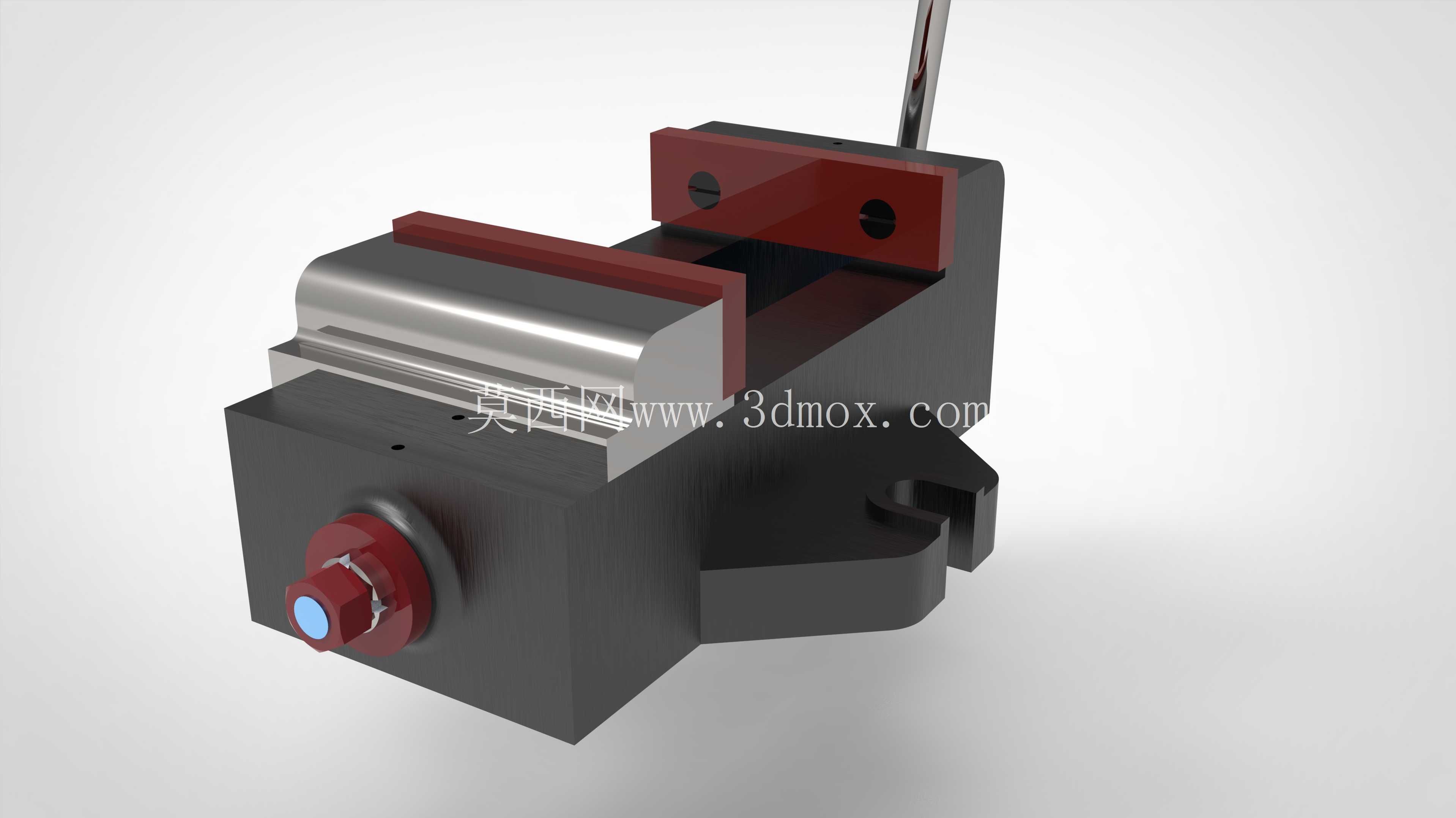

　　功能设计上，这套台钳的核心夹紧单元分为固定钳口与滑动钳口两部分，钳口板采用可更换式结构，通过沉头螺钉固定在钳身基体上，表面加工有交叉网纹，夹持毛坯件时能提供足够的静摩擦力，避免工件受力打滑；当需要夹持精加工表面时，也可快速更换带铜衬或者软质防护层的钳口板，不会夹伤工件已加工表面。滑动钳口的导向结构采用燕尾槽配合形式，配合间隙经过合理设计，既保证滑动过程顺畅无卡滞，又能控制钳口的上下、左右窜动量，夹紧工件时钳口贴合面平行度控制在合理公差范围内，不会出现工件夹偏、夹斜的问题，保证锉削、钻孔、攻丝等工序的加工精度。

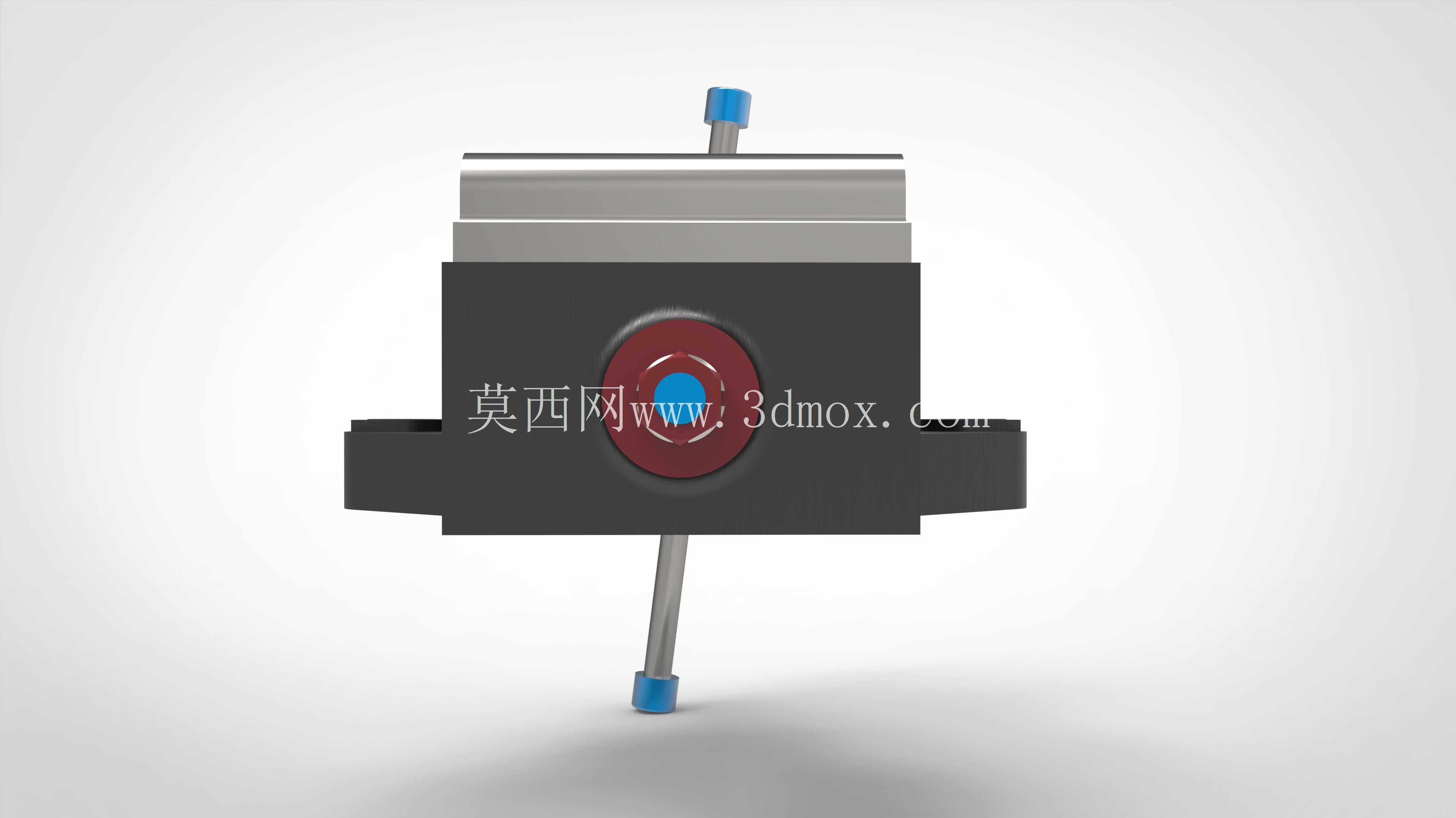

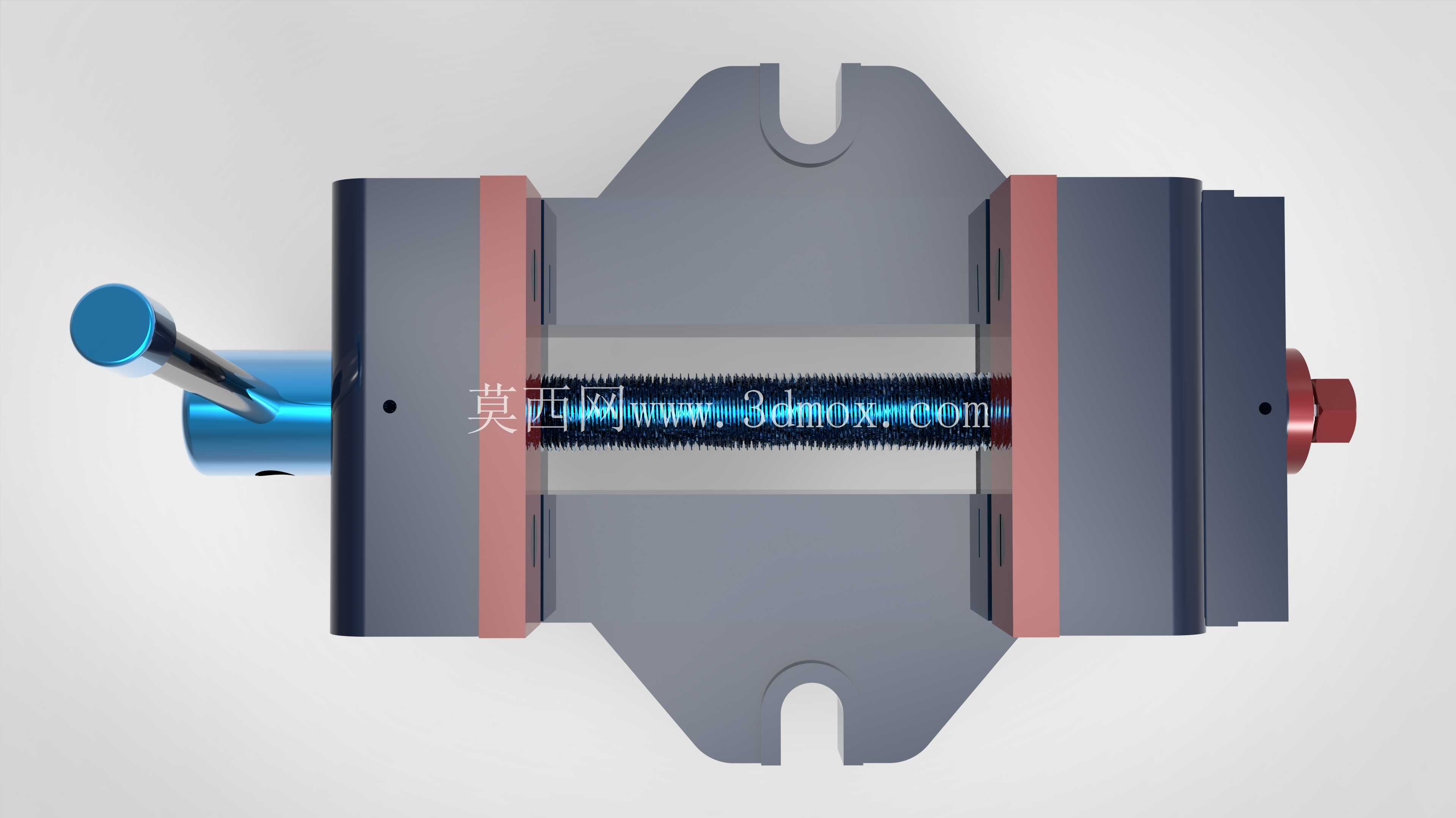

　　传动部分采用梯形丝杠副配合，相比普通三角螺纹，梯形螺纹的传动效率适中，自锁性能可靠，当施加足够的夹紧力后，即使承受作业过程中的振动载荷，钳口也不会自行松脱，不需要额外增加锁紧机构。手柄采用穿装式圆钢手柄，可根据需要调整手柄的伸出长度，需要大夹紧力时可接长手柄增力，日常轻载装夹时直接用手扳动手柄即可操作，手柄端部做了滚花处理，手上沾有切削液或者油污时也不会打滑。底座部分设计了360度回转结构，松开锁紧手柄后可带动上部钳身整体转动，调整到需要的作业角度后再锁紧，方便加工工件不同方位的面，不需要反复松夹调整工件装夹姿态，能有效减少辅助作业时间。

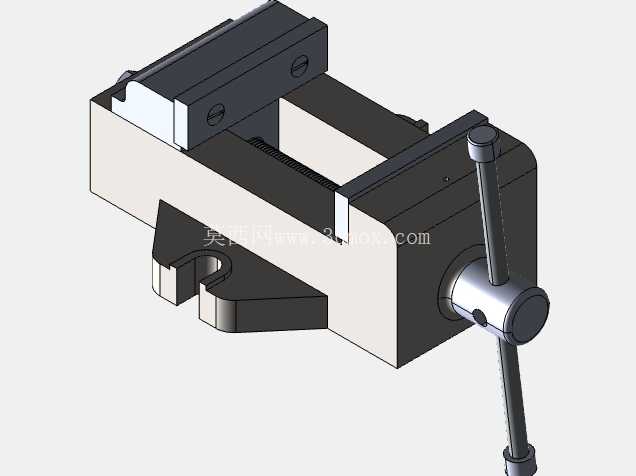

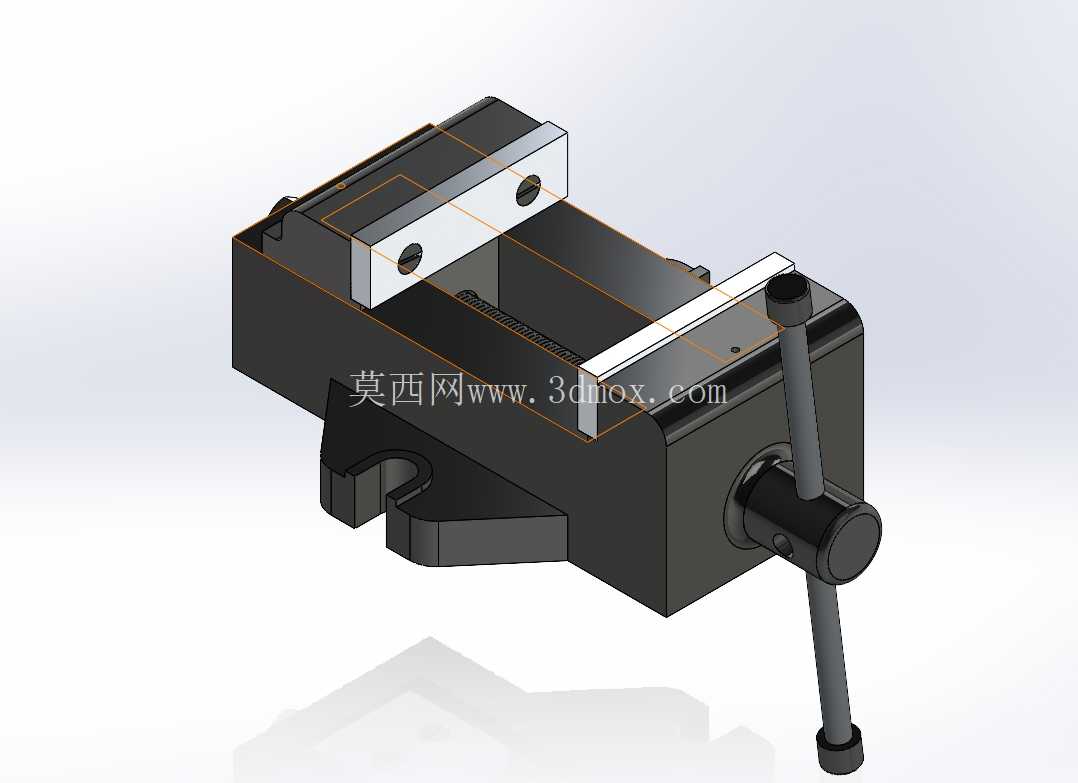

　　从结构设计思路来看，这套模型完全遵循工装设计的实用性原则，所有零件都做了明确的工艺拆分：固定钳身、滑动钳身、底座这类承载件采用铸铁材质，具备足够的刚性与减震性，能吸收锉削、敲击作业时的振动；丝杠、手柄、锁紧件采用中碳钢材质，经过调质处理提升强度与耐磨性，长期反复使用也不会出现螺纹滑牙、手柄变形的问题；钳口板采用合金工具钢，表面淬火处理提升硬度，长期夹持工件也不会过早出现磨损、凹陷。每个零件的建模都严格按照工程实际的加工公差要求做了配合间隙预留，比如丝杠与螺母的配合间隙、滑动钳身与燕尾导轨的配合间隙、回转底座的转动间隙，都符合实际工装的装配要求，既不会因为间隙过小导致装配卡滞，也不会因为间隙过大导致装夹精度不足。

　　在实际使用场景中，这套台钳可覆盖从实训教学到生产工位的多数需求：在职业院校的钳工实训工位上，这套结构的拆解装配能让学员清晰理解丝杠传动、燕尾导向、夹紧自锁的机械原理，每个零件都有明确的装配基准，学员可按照装配流程完成整机组装，理解工装设计的基准统一原则；在小型加工车间的工位上，这套台钳可承担小型零件的锉配、钻孔、攻丝、铆接、小型零件拆装等作业，钳身的开口范围覆盖常规小型零件的装夹尺寸，可满足多数日常作业需求；在设备维修工位上，这套台钳可用来夹持拆卸小型零部件，配合铜质钳口垫可夹持精密零件完成维修装配作业。设计时也充分考虑了长期使用的维护性，所有易损件都采用可更换结构，钳口板磨损后可单独更换，螺母磨损后也可从钳身拆下更换，不需要整体报废台钳，能有效降低长期使用成本。整体结构没有复杂的异形曲面，所有零件都可通过常规的铣、刨、磨、钻等普通机加工工序完成加工，不需要特殊的加工设备，加工成本可控，适合批量生产制作。
