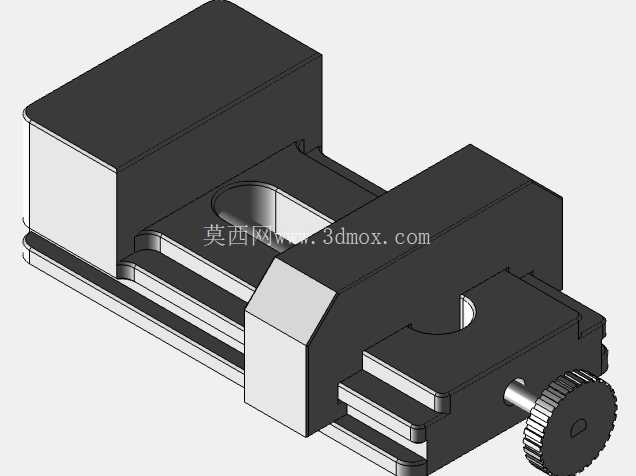

机用螺杆进给式平口夹持虎钳结构

　　在常规铣削、钻削、磨削等机加工工序场景中，这类螺杆进给式虎钳是工位上最常见的通用夹持工装，区别于重型机用虎钳的大夹持力设计，这款结构偏向小型精密零件装夹，适配台式钻床、小型铣床、桌面级加工设备的工位使用，也可作为钳工台的手工修配夹持工具。从功能实现逻辑来看，固定钳身与活动钳身通过底部的导轨副实现滑动配合，钳口开设的半圆缺口是针对轴类、小直径圆柱类零件的装夹优化，避免平口钳装夹圆柱件时出现的接触线偏移、夹伤工件表面的问题，常规平钳口部分可装夹方块、异形非圆柱类工件，两种钳口形态集成在同一钳体上，减少工位上更换钳口的辅助时间。设计层面上，进给机构采用梯形螺杆传动，尾部的滚花手轮直接与螺杆固连，无需额外加力杆即可实现手动进给，

　　梯形螺纹的自锁特性可以保证装夹后不会因为加工振动出现钳口松动退移的问题，活动钳身与导轨的配合间隙可通过侧边的调节结构进行预紧，长期使用出现磨损后可调整间隙消除窜动，保证夹持精度。固定钳身的底座部分做了一体化的加厚设计，可通过T型螺栓直接固定在机床工作台的T型槽上，安装时需保证固定钳口与机床进给方向的平行度误差控制在0.02mm每百毫米行程范围内，避免装夹后工件出现加工基准偏移。整体结构的安装边界需预留出手轮操作空间，手轮旋转的最大外圆直径决定了钳体侧边与机床护罩、工位挡板的最小安全距离，避免操作时出现干涉。钳身的滑动导轨采用矩形导轨结构，相比燕尾导轨拥有更好的承载刚性，夹持小型钢件、铝件、工程塑料件时都能保证足够的夹持稳定性，

　　钳口部分未做淬火硬层的分体设计，可根据加工需求更换软钳口、铜钳口来适配不同材质工件的装夹，避免夹伤已加工表面。日常使用中，螺杆与导轨配合面需定期加注润滑脂，避免铁屑进入配合面造成滑动卡滞、磨损加剧的问题，清理铁屑时需注意不要让切屑进入螺杆与螺母的配合间隙，防止进给卡阻。
