带垫圈弹簧组件M6规格六角法兰螺栓

　　在交流稳压类电气设备的内部结构装配场景中，这类带集成垫圈与弹簧组件的螺栓是柜体内部构件连接、铁芯叠片固定、接线端子定位环节的常用紧固件，和普通外六角螺栓不同，它自带的法兰面结构相当于集成了平垫圈的承压分散功能，不需要装配时额外套入平垫，能有效降低被连接件表面的压应力，避免软质金属构件、绝缘安装板表面被螺栓头部压溃出现凹痕，尤其适合稳压设备内部厚度较薄的冷轧钢板安装支架、绝缘层压板的连接场景。

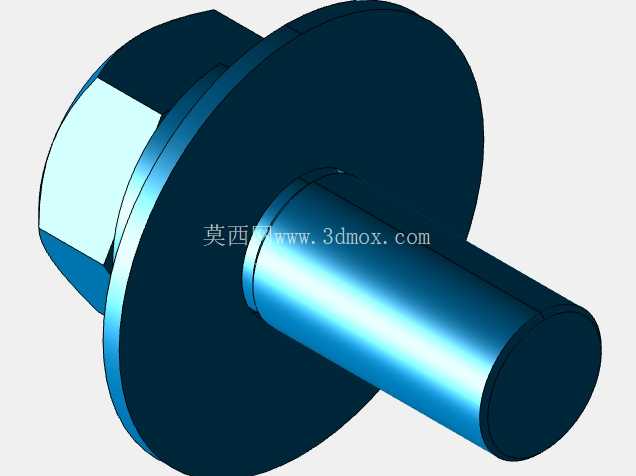

　　从结构设计逻辑来看，这款螺栓公称直径为M6，螺杆有效螺纹长度16mm，螺杆部分采用全螺纹设计，适配的被连接件总叠厚范围在8mm到12mm之间，既不会因为螺纹长度不足导致啮合扣数不够出现连接滑牙，也不会因为螺杆过长导致螺纹末端顶触到设备内部的带电部件或者相邻构件，造成绝缘距离不足的安全隐患。头部的法兰盘直径比普通六角头的对边尺寸更大，承压面的平面度公差控制在0.1mm以内，和弹簧垫圈配合使用时，能让弹簧垫圈的弹力均匀作用在整个承压环面上，避免弹簧垫圈因为受力偏斜出现弹垫断裂、防松失效的问题。

　　实际选型使用时，这类集成组件的螺栓相比分开采购螺栓、平垫、弹垫的散件，装配效率能提升40%左右，不需要操作人员在装配工位逐个分拣垫片，也不会出现漏装垫片、垫片装反的低级装配错误，在批量生产的稳压设备装配线上，能有效降低工位的操作复杂度，减少装配不良率。螺栓头部采用标准外六角结构，对边尺寸符合普通紧固件的工装适配要求，常规的10号开口扳手、套筒都能直接操作，不需要定制特殊的装配工具，现场维护时也不需要配备专用工装，普通运维人员用常规五金工具就能完成拆装操作。

　　从安装边界来看，这款螺栓的法兰盘最大外径约为14mm，设计安装孔位时，过孔直径推荐设置为6.5mm到7mm，孔位周围需要预留至少18mm的操作空间，保证套筒或者扳手能顺利套入螺栓头部完成拧紧操作，拧紧力矩推荐控制在8N·m到10N·m之间，既能保证弹簧垫圈被完全压平实现防松效果，也不会因为力矩过大导致螺杆出现塑性变形、或者被连接件被压损。和普通无法兰的螺栓相比，它的法兰面和被连接件之间的接触面积提升了近3倍，在承受振动载荷时，连接副的防松寿命更长，尤其适合交流稳压器这类工作时存在铁芯振动、长期带轻微交变载荷的电气设备，能避免设备运行过程中螺栓因为振动出现松动，导致内部构件移位、接线端子接触不良的故障。

　　建模过程中，螺栓头部的六角和法兰盘衔接处做了R0.8的圆角过渡，避免尖角处出现应力集中，在承受冲击载荷时，头部和螺杆衔接位置的应力分布更均匀，不会因为应力集中导致螺栓头部断裂。螺杆末端做了45度的倒角导向，装配时能顺利对准螺纹孔，不需要反复调整螺杆位置就能顺利拧入，提升盲孔装配场景下的操作顺畅度。弹簧垫圈的开口角度、回弹量都按照标准紧固件的参数设计，装配压平后能提供足够的轴向预紧力，在设备长期运行的温度交变环境下，也能补偿因为金属热胀冷缩导致的预紧力损失，维持连接副的紧固状态。平垫部分和法兰面集成的结构，也避免了单独平垫在装配时出现偏移，导致局部承压不足的问题，整个连接副的受力路径更合理，从螺栓头部法兰面到被连接件，再到螺纹啮合段，力的传递更均匀，没有局部应力突变的薄弱点。
