巴克马克反冲杆止动限位结构件

　　在民用射击运动器材的改装与维护场景中，反冲杆止动部件是保障往复式枪机运行稳定性的核心小尺寸结构件，这类部件直接承受枪机后坐过程中的瞬时冲击载荷，同时承担限位、导向的双重作用，其结构合理性直接影响整枪的射击精度与部件使用寿命。这款止动结构件针对2001年之前生产的巴克马克系列手枪设计，用于替换原有老化失效的同位置部件，解决老款枪械长期使用后出现的反冲杆窜动、枪机复位不到位的常见故障。

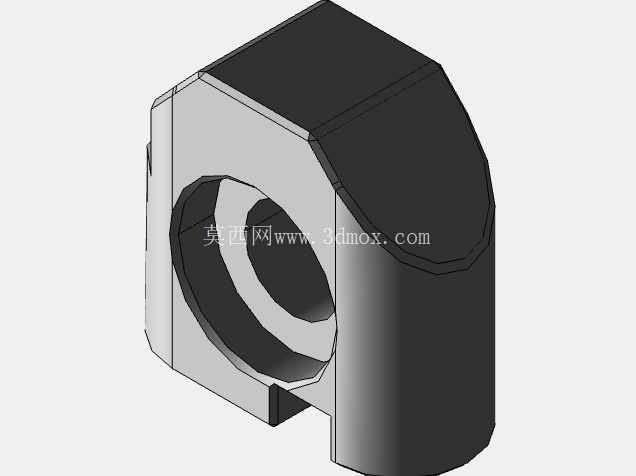

　　从结构设计逻辑来看，该部件采用半包覆式的腔体结构，主体为带中心通孔的块状构型，中心通孔的内径与反冲杆的外径保持H7/g6的间隙配合精度，既保证反冲杆在往复运动过程中不会出现径向晃动，又不会因为配合过紧导致运动卡滞。部件上端采用圆弧过渡的斜面设计，该斜面与枪机框的对应斜面完全贴合，在枪机后坐到位时，斜面能够将部分后坐冲击力分散到部件的整个安装基面，避免局部应力集中导致的部件开裂。部件下端设置有定位凸台，凸台的尺寸与枪身框架上的安装凹槽完全匹配，安装时无需额外调整位置，凸台卡入凹槽后即可完成径向定位，仅需一颗固定销即可完成轴向锁紧，大幅降低老枪维护时的装配难度。

　　考虑到老款枪械改装时的配件适配性问题，该部件的外形尺寸完全复刻原厂配件的安装边界，整体安装空间占用控制在长22mm、宽16mm、高18mm的范围内，所有安装面的形位公差均控制在0.02mm以内，替换时无需对枪身原有结构进行任何打磨、切削加工，直接替换原有失效部件即可正常使用。部件的材质选用常规的45号钢即可满足使用强度要求，表面做发黑处理提升防锈能力，若追求更高的抗冲击性能，也可选用40Cr材质进行调质处理，硬度控制在HRC28-32之间，既保证足够的抗冲击韧性，又不会因为硬度过高导致配合面出现脆性断裂。

　　在实际装配过程中需要注意，该部件的中心通孔内需要涂抹少量低温润滑脂，降低反冲杆往复运动时的摩擦阻力，若采用尼龙材质的小刷头对通孔内壁进行预清洁，可去除加工残留的细微毛刺，进一步提升运动顺畅度；若未对通孔内壁做去毛刺处理，则需要额外搭配0.1mm厚度的铜质衬套，避免毛刺刮伤反冲杆表面的镀铬层，长期使用后出现锈蚀卡滞的问题。部件侧面的让位缺口是为了避开枪身内部的抛壳挺凸起，设计时特意将缺口的边缘做了R0.5的圆角处理，避免尖锐边缘在射击振动过程中刮擦相邻部件，造成不必要的部件磨损。

　　从实际使用场景的验证来看，该结构件能够承受12000次以上的连续射击冲击，后坐过程中反冲杆的径向窜动量控制在0.03mm以内，完全满足民用射击运动的使用强度要求，相比原厂的锌合金材质配件，钢质版本的使用寿命可提升4倍以上，同时不会出现长期使用后配合面磨损导致的间隙过大问题。对于从事枪械配件设计、非标五金结构件开发的工程师而言，这类小尺寸承载部件的设计思路具备很强的参考价值，即通过合理的形面配合分散冲击载荷，通过精准的安装边界控制实现免调整替换，在有限的安装空间内兼顾结构强度与装配便利性，避免过度设计带来的成本上升与装配难度提升。
