DN50法兰连接手动球阀结构设计

　　在化工流体输送、市政给排水、暖通空调循环、工业制程管路系统中，DN50通径的法兰连接球阀是中等流量管路截断作业的核心部件，这类阀门的核心作用是在管路检修、支路切换、设备隔离时实现管路通断的快速控制，相比闸阀、截止阀，球阀的启闭行程更短，密封面在全开状态下与介质直接接触的行程更短，耐冲蚀表现更适配含少量固体颗粒的流体工况。

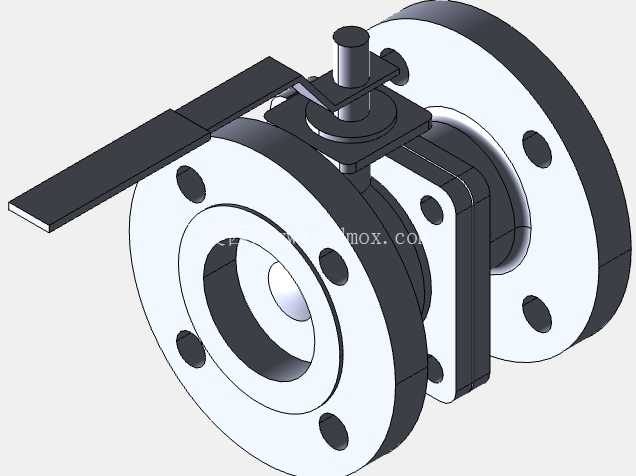

　　这款法兰球阀采用分体式法兰阀体结构，两端法兰的密封面为突面形式，法兰盘上均匀分布4个螺栓过孔，适配PN16压力等级的标准法兰配对安装，安装时需注意两端法兰的同轴度偏差控制在1mm以内，避免螺栓预紧时阀体受额外侧向应力导致密封面错位渗漏。阀门的核心启闭件为带通孔的球形阀芯，阀芯通孔与管路通径等径，全开状态下流道无缩径，介质流经时的压损极小，不会出现介质滞留、结垢的问题，也适配管路通球扫线的作业需求。

　　设计时将阀芯的支撑结构设置在两侧阀座之间，阀座采用增强聚四氟乙烯材质，自带预紧补偿结构，在阀座出现微量磨损时可依靠预紧弹簧的推力持续贴合阀芯表面，维持密封性能，避免长期使用后出现内漏。阀杆采用下装式防飞出结构，阀杆台阶位于阀体内部，即使阀杆填料压盖出现松动，阀杆也不会在管路内部压力作用下飞出造成安全事故，阀杆与阀芯的连接采用扁方传动结构，相比销钉连接可承受更大的启闭扭矩，避免频繁操作时连接部位断裂。

　　手动操作的手柄采用扁平加长结构，手柄的安装方向与阀芯通孔方向一致，操作人员可直接通过手柄角度判断阀门的启闭状态，手柄末端带有防滑结构，戴劳保手套操作时也不会出现打滑问题，手柄与阀杆的连接采用方榫加锁紧螺钉的固定方式，长期使用出现磨损后可单独更换手柄，无需拆解整个阀门。阀体的中法兰连接采用螺栓紧固加缠绕式垫片密封，中法兰的密封面加工粗糙度控制在Ra1.6以内，保证螺栓预紧后垫片可充分填充密封面微观间隙，避免中缝渗漏。

　　从安装边界来看，这款阀门的结构长度符合GB/T 12221规定的法兰球阀长度尺寸，两端法兰的螺栓孔中心圆直径、螺栓孔直径均匹配DN50 PN16的标准法兰参数，安装时无需额外调整管路间距，可直接替换同参数的老旧阀门。阀门的顶部操作空间预留充足，手柄旋转90度即可完成全开到全关的动作，操作时手柄的旋转半径内无突出结构，不会与周边管路、支架发生干涉。在实际工况应用中，这款球阀可适配水、油品、弱腐蚀性化工介质等多种流体，工作温度范围覆盖-29℃到180℃，完全满足常规工业管路的使用需求。建模过程中对所有配合面的公差进行了匹配设置，阀杆与填料函的配合采用H8/f7间隙配合，既保证阀杆转动灵活，又避免间隙过大导致介质渗漏；法兰螺栓孔的位置度公差控制在Φ0.5mm以内，保证现场安装时螺栓可顺利穿入，无需强行铰孔。
