DN65法兰连接式工业球阀结构设计

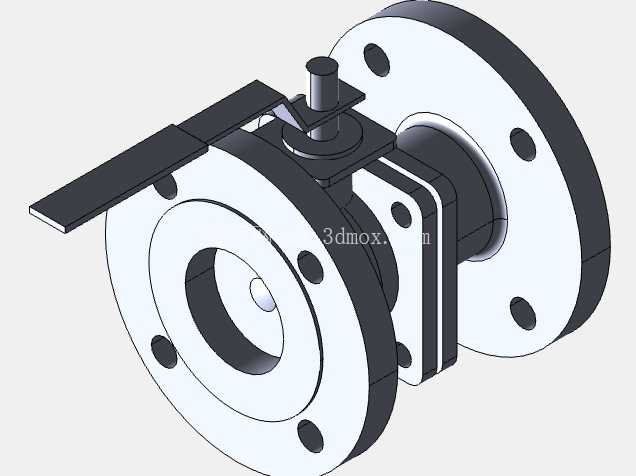

　　这款DN65规格的法兰连接球阀，主要面向公称通径65mm的工业流体管路系统设计，在市政给排水、化工介质输送、暖通循环管网、轻工生产管路等场景中承担介质通断控制的核心作用，日常工况下通过手柄驱动阀芯旋转90度即可完成全开或全关动作，相比同通径的闸阀、截止阀，操作行程更短，启闭响应更快，流道直通的结构设计也能最大限度降低管路压损，减少输送过程中的能耗损失。从结构设计逻辑来看，整体采用侧装式分体阀体结构，两侧法兰端与中间阀体通过螺栓紧固连接，密封垫片嵌合在阀体结合面的密封槽内，可避免介质从装配缝隙渗漏；阀芯采用带通孔的球体结构，与阀座密封面紧密贴合，全开工况下通孔与管路通径同轴，介质流经时无明显折流，不易积存介质残渣，

　　也适合带少量悬浮颗粒的流体输送场景。顶部阀杆采用防飞出结构设计，阀杆与阀体接触位置设置多级密封填料，既可以避免介质沿阀杆间隙外漏，也能承受管路系统的常规工作压力，手柄直接与阀杆顶端方榫配合，操作时无需额外工具，现场巡检人员可快速完成启闭操作，手柄上的限位结构可精准卡定全开、全关位置，避免操作过位导致密封面磨损。安装边界方面，两侧法兰的螺栓孔位、法兰厚度、密封面尺寸均匹配DN65公称通径对应的法兰连接标准，现场安装时只需与管路端法兰对齐，穿入对应规格的螺栓均匀紧固即可完成装配，无需额外加工适配连接件；整体轴向安装长度紧凑，不会占用过多管路布设空间，对于空间受限的车间管路、设备配套管路场景适配性较好。

　　建模过程中对各部件的配合公差做了合理预留，阀体与阀座的配合间隙、阀杆与填料函的间隙、球体与密封面的贴合量均参照常规工业阀件的加工精度设置，可直接用于阀件结构验证、管路装配干涉检查、施工方案模拟等场景，也能作为同规格阀件改型设计的基础参考，比如将手柄驱动替换为气动、电动执行器时，只需调整顶部连接法兰尺寸即可快速衍生出自动化控制版本的阀件模型，减少重复建模的工作量。
