深沟球滚动轴承径向承载结构设计

　　在常规旋转传动系统的设计环节中，这类深沟球结构的滚动轴承是应用覆盖范围极广的支撑部件，从普通民用家电的电机输出端，到工业输送线的辊筒支撑位，再到中小型机床的主轴辅助支撑段，都能见到同结构轴承的应用身影。不同于滑动轴承依赖油膜形成润滑支撑的逻辑，这类滚动轴承通过内圈、外圈滚道与球形滚动体的点接触配合，将轴类零件运转过程中的滑动摩擦转化为滚动摩擦，大幅降低传动过程中的摩擦损耗，同时能稳定限制轴系的径向窜动余量，保障旋转部件的运转同轴度。

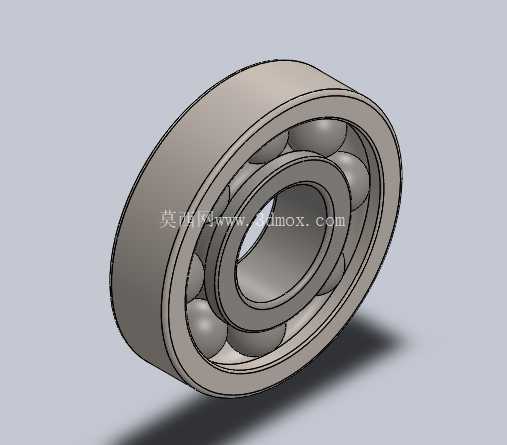

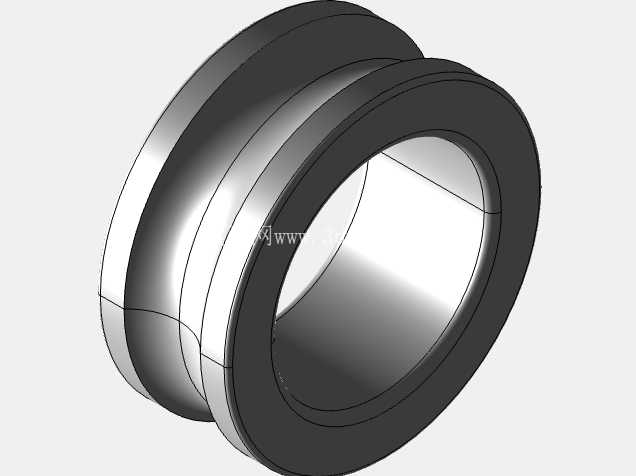

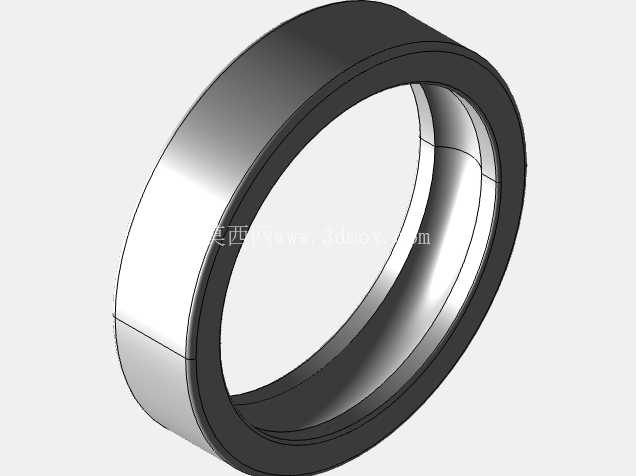

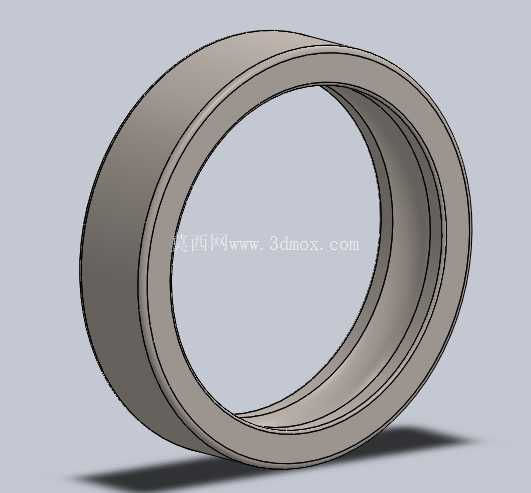

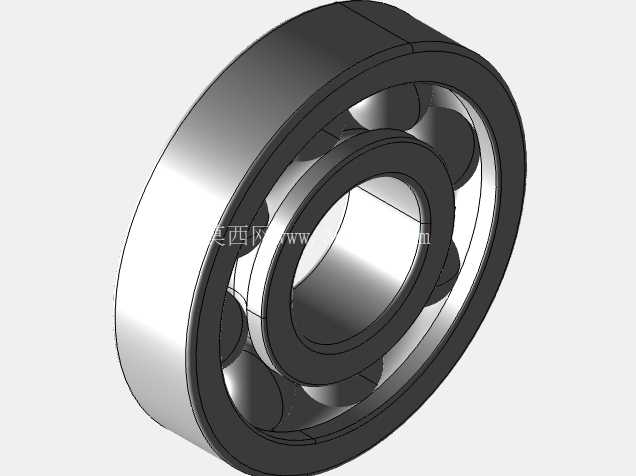

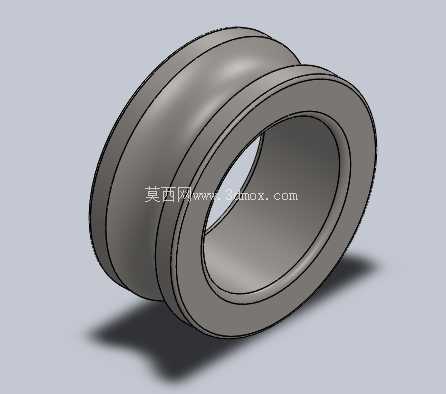

　　从结构设计逻辑来看，该模型完整还原了深沟球轴承的核心组成部分：外侧的外圈为安装基准件，装配时通常与设备的轴承座孔采用过盈或过渡配合，外圆柱面的加工精度直接影响轴承安装后的同轴度误差；内侧的内圈与旋转轴配合，内孔的尺寸公差需匹配对应轴径的配合等级，避免运转过程中出现内圈跑圈的异常磨损问题。分布在内外圈滚道之间的球形滚动体为核心承载单元，滚动体的直径一致性、球面圆度误差直接决定轴承运转过程中的振动值与噪音水平，常规工况下同组滚动体的直径差需控制在微米级，避免个别滚动体受力过载出现早期点蚀。分隔滚动体的保持架结构，作用是避免相邻滚动体在运转过程中直接接触产生额外摩擦，同时引导滚动体在滚道内均匀分布，让所有滚动体均匀承受径向载荷，防止载荷集中在局部滚动体上缩短轴承整体使用寿命。

　　从安装边界的设计考量来看，这类轴承的轴向尺寸相对紧凑，适合安装空间有限的传动节点，设计选型时需要重点核对三个核心尺寸参数：一是内圈的内径尺寸，需匹配对应支撑轴的轴颈直径，配合公差根据载荷性质选择，重载冲击工况下选择较紧的过盈配合，轻载高速工况可选择过渡配合方便拆装；二是外圈的外径尺寸，需匹配轴承座的安装孔尺寸，安装孔的圆柱度误差需控制在公差范围内，避免外圈安装后受挤压变形导致滚道圆度超差，引发运转卡滞；三是轴承的宽度尺寸，需匹配轴肩与轴承座孔挡边的安装间距，预留合理的轴向定位空间，避免安装时轴承被轴向挤压产生额外预紧力，导致运转温升过高。

　　在实际应用场景中，这类轴承主要承受径向载荷，当轴承的径向游隙调整到合理范围时，也可承受一定数值的双向轴向载荷，部分高速运转工况下，还可替代推力轴承承受较轻的轴向载荷。不同于角接触球轴承需要成对安装调整预紧的复杂要求，这类深沟球轴承的安装维护难度更低，常规工况下只需按照标准填充对应标号的润滑脂，即可实现长时间免维护运转，因此在中小功率传动系统中被大量选用。建模过程中，滚道的曲率半径设计是核心要点，滚道曲率通常略大于滚动体的球面半径，既保证滚动体与滚道有足够的接触面积分散载荷，又避免接触面积过大导致摩擦阻力升高，同时滚道的位置度需与内外圈的基准轴线保持严格同轴，否则会导致滚动体在滚道内运转受阻，出现周期性的振动异响。

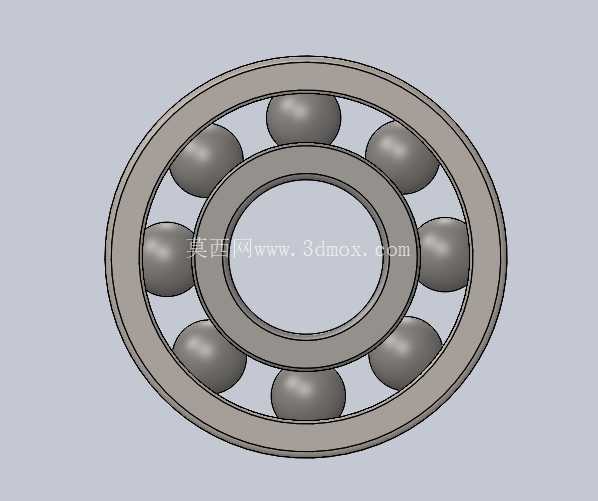

　　针对不同的工况需求，这类基础结构的轴承还可通过调整密封结构、保持架材质、滚动体热处理工艺适配不同场景，比如粉尘较多的工况可加装两侧的橡胶密封盖，防止外界粉尘进入滚道加剧磨损；高温工况下可选用金属保持架替代尼龙保持架，避免高温下保持架软化失效；重载工况下可增加滚动体的数量，提升整体径向承载能力。在三维建模过程中，需要严格保证各滚动体在滚道内的均匀分布，相邻滚动体的中心夹角保持一致，同时保持架的兜孔间隙需预留合理的活动余量，还原真实结构中滚动体的可活动空间，避免模型出现装配干涉，影响后续的装配仿真与运动模拟效果。
