D32xG1聚丙烯管路连接适配器结构设计

　　在民用给排水、家装水路改造、小型工业流体输送系统的管路布设作业中，不同管径、不同连接标准的管路对接一直是现场施工的常见痛点，这款D32规格对接G1螺纹的PP-R材质适配器，正是针对这类场景开发的过渡连接件，主要用于实现外径32mm的PP-R热熔管路与G1标准内/外螺纹端口的可靠转接，解决热熔连接与螺纹连接两种管路工艺无法直接对接的问题。

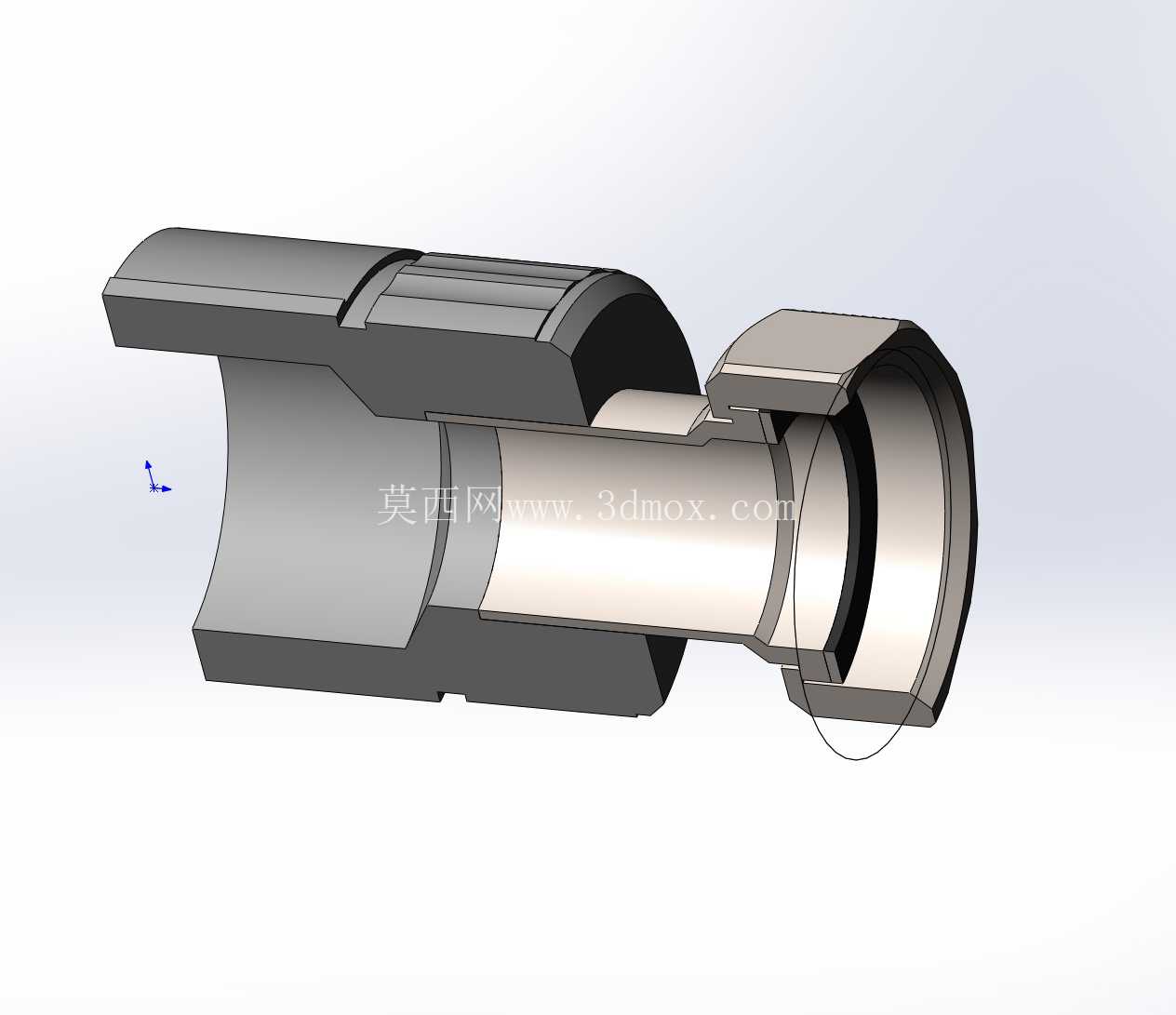

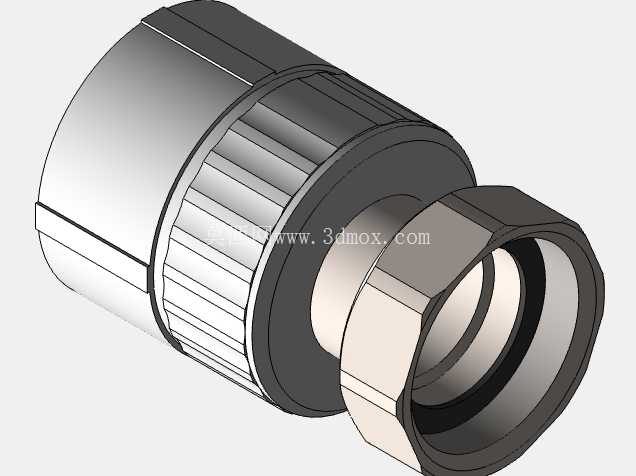

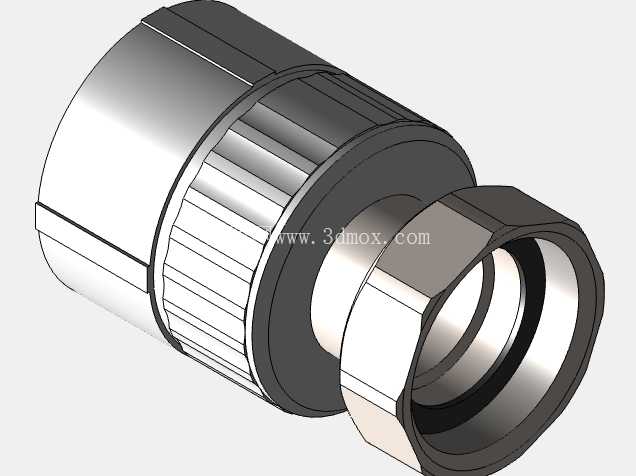

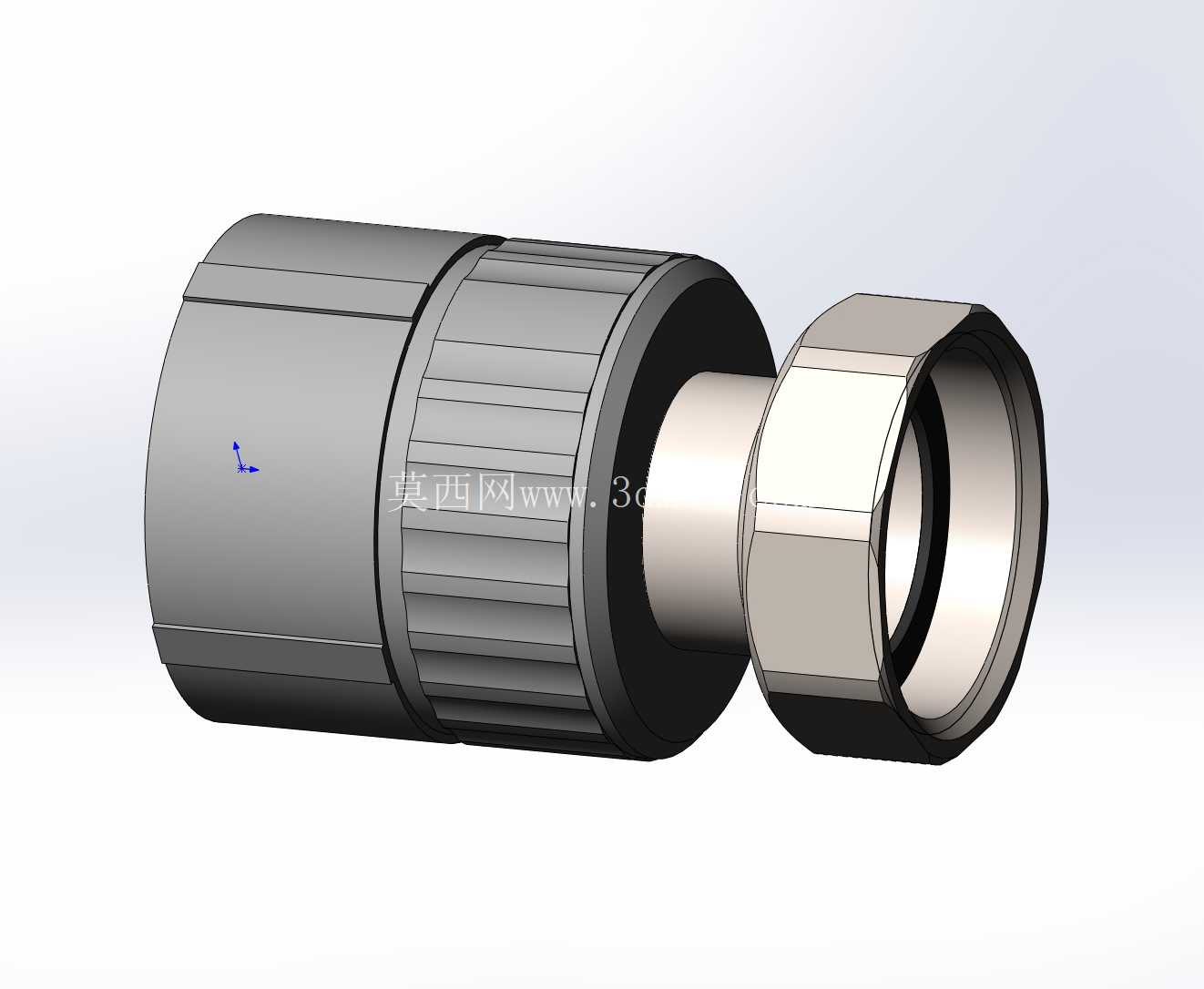

　　从结构设计逻辑来看，这款适配器采用了分体式锁紧的结构思路，一端为适配32mm PP-R管的承插结构，内壁做了适配热熔工艺的公差预留，承插深度严格匹配PP-R管路施工的规范要求，保证热熔焊接后熔接层的结合长度足够，避免长期通水后出现渗漏、脱开的问题；另一端为标准G1管螺纹接口，螺纹的牙型角、螺距完全符合55度非密封管螺纹的尺寸公差要求，可直接对接带有对应G1螺纹的阀门、水表、水泵、用水设备等端口，无需额外加工转换接头。中间的锁紧滚花段采用了多道环形防滑棱加直纹滚花的组合设计，既可以在手工拧紧初期提供足够的摩擦力，方便施工人员徒手带紧螺纹，也可以适配管钳等工具的夹持需求，避免拧紧过程中接头表面打滑造成的安装不到位，滚花的深度做了合理控制，不会因为棱边过锐划伤施工人员，也不会因为深度过浅失去防滑效果。

　　从安装边界尺寸来看，这款适配器的整体轴向长度控制在常规管路转接的合理范围内，不会因为接头过长造成管路布设时的空间浪费，也不会因为长度过短导致热熔操作时烫伤螺纹段、或者螺纹拧紧时干涉相邻管路。六角锁紧段的对边尺寸符合常规水暖安装工具的夹持规格，普通活动扳手、套筒扳手都可以直接适配，不需要定制特殊工具。承插端的外径与32mm PP-R管材的外径公差做了匹配设计，热熔前可以轻松插入管材，同时不会出现间隙过大导致的热熔后熔接料填充不足的问题。螺纹端的端面做了平整处理，安装时可以搭配生料带、密封胶圈等密封辅料，保证螺纹连接段的密封性能，避免通水后出现滴漏。

　　在实际应用场景中，这类适配器常出现在家装水路改造中PP-R主管路对接入户总阀、热水器进出水口、净水器进水端口的位置，也会用在小型工业循环水系统中塑料管路与金属螺纹端口的转接环节，相比全金属的转接头，PP-R材质的适配器与PP-R管路热熔连接后，整个管路的材质一致性更好，不会出现不同材质热胀冷缩系数差异导致的长期渗漏问题，同时PP-R材质的耐腐蚀性优异，在输送生活冷水、热水的场景下都能长期稳定工作，不会出现锈蚀、结垢的问题，符合饮用水输送的卫生要求。

　　建模过程中，针对这类管路接头的细节处理需要重点关注几个公差配合的位置：首先是承插段的内径尺寸，需要预留热熔焊接的熔深余量，通常单边预留0.2-0.3mm的热熔间隙，保证管材与接头在热熔后可以充分融合；其次是螺纹段的尺寸公差，G1管螺纹的大径、中径、小径都需要严格遵循国标公差要求，避免出现螺纹过紧拧不动或者过松密封失效的问题；再者是表面滚花的建模，不需要做过于尖锐的棱边，实际生产中滚花是通过滚压工艺成型，棱边会有自然的圆角，建模时做适当的圆角处理更符合实际生产的零件状态；另外，接头内部的流道做了等径过渡设计，没有出现通径突然缩小的台阶，避免管路输送过程中出现过大的流阻，减少水流经过接头时的压力损失，也避免长期使用后杂质在台阶位置沉积造成的管路堵塞。

　　从结构可靠性角度，这款适配器的壁厚设计做了充分的耐压验证，整体壁厚可以满足PN25压力等级的使用要求，在常规家装供水0.3-0.6MPa的工作压力下，甚至是短时水压波动到1MPa以上的工况下，都不会出现开裂、变形的问题。中间的加强筋结构（也就是外观上的环形凸棱位置），对应了接头受力最大的位置，也就是螺纹拧紧时的扭矩受力点、以及管路受侧向力时的应力集中点，增加环形凸棱可以有效提升这个位置的结构强度，避免安装或者使用过程中接头从中间断裂。
