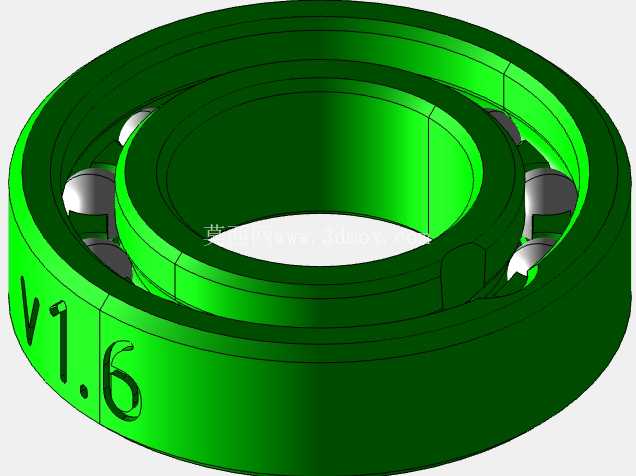

可自定义参数化开放式教学用滚动轴承结构

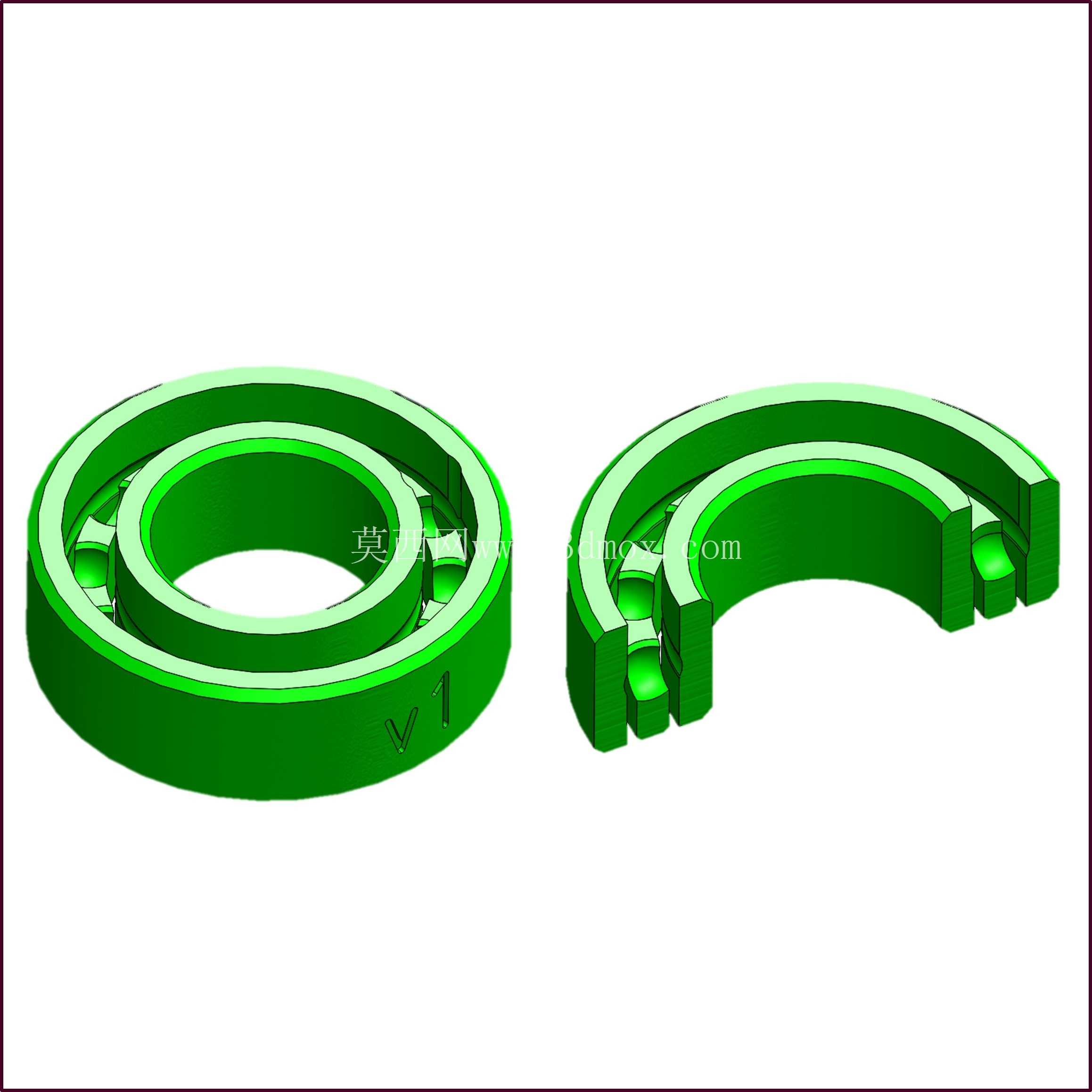

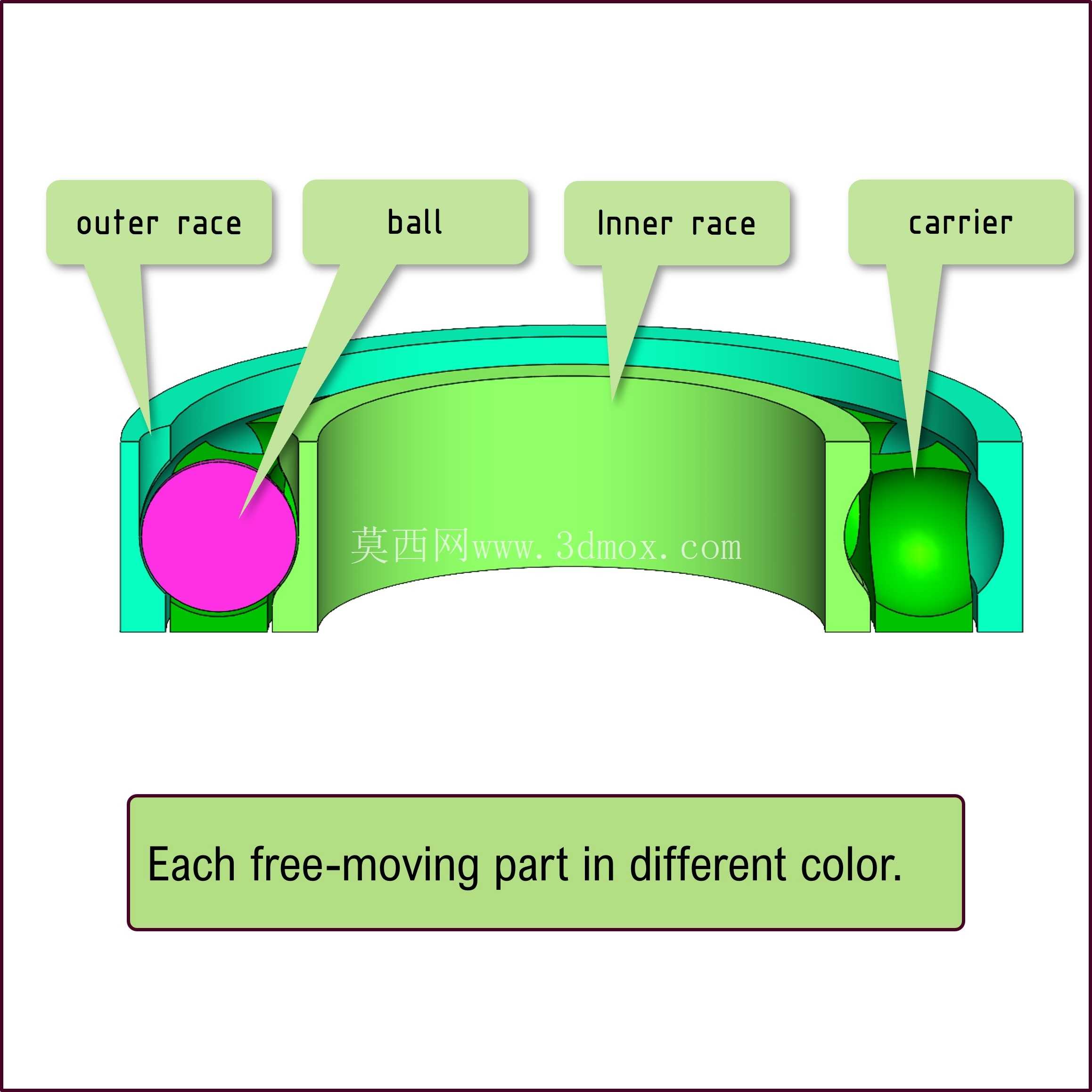

　　这款开放式轴承结构主要面向机械原理教学、DIY传动装置搭建场景使用，区别于工业量产的密封式标准轴承，其结构完全开放，使用者可以直观观察到内圈、外圈、滚动体的配合关系，也能根据自身使用需求调整各部分尺寸参数，适配不同的安装轴径、安装座孔尺寸。从实际使用场景来看，该结构既可以作为机械专业入门教学的演示教具，帮助初学者理解滚动轴承的减摩原理、各部件的受力传递路径，也可以用于小型3D打印DIY设备的传动部位，比如小型桌面旋转台、低负载传送带的转轴支撑，满足低转速、轻负载工况下的转动支撑需求。设计过程中优先考虑了可打印性与可修改性，所有配合面都预留了适合FDM3D打印的装配间隙，避免打印后出现装配卡滞的问题，

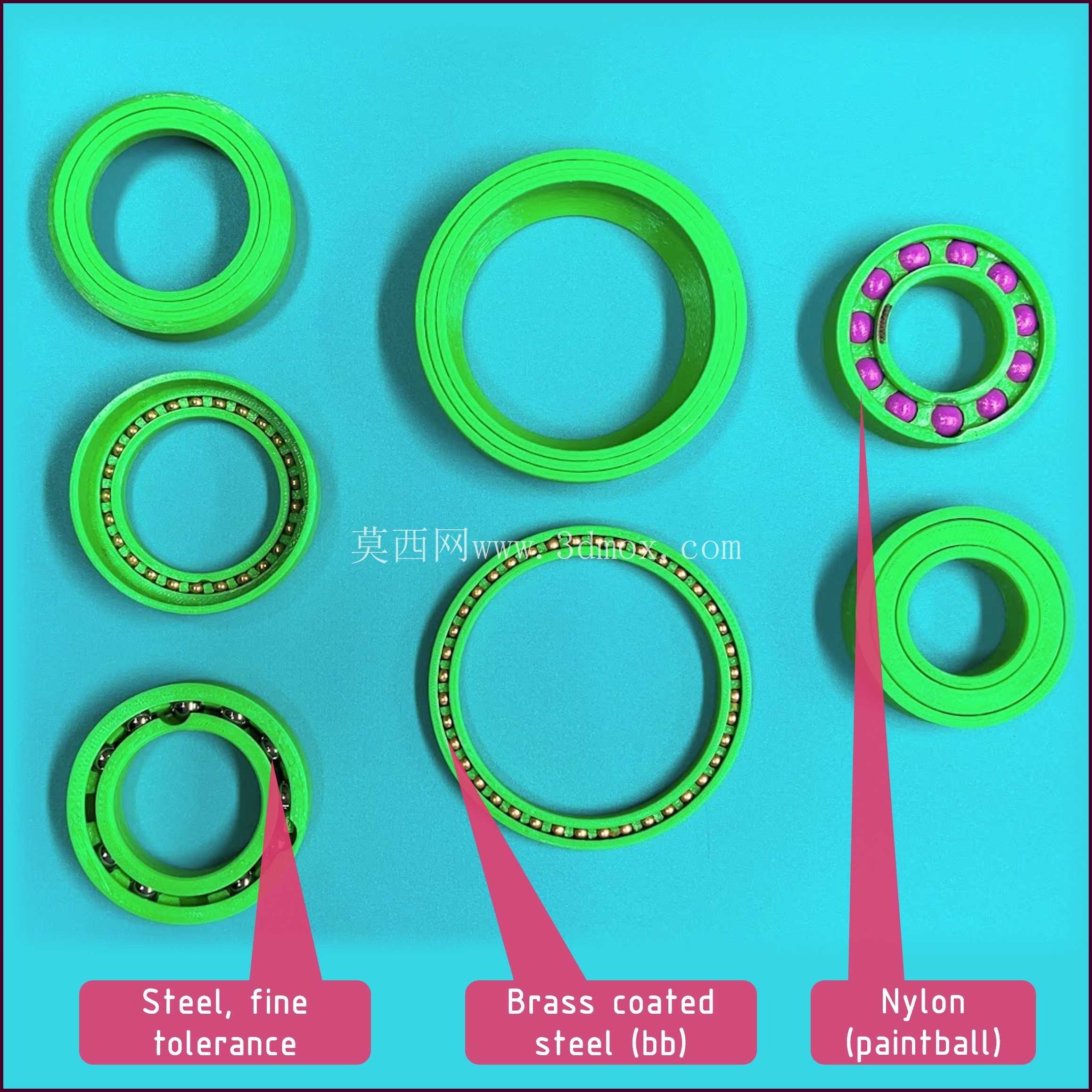

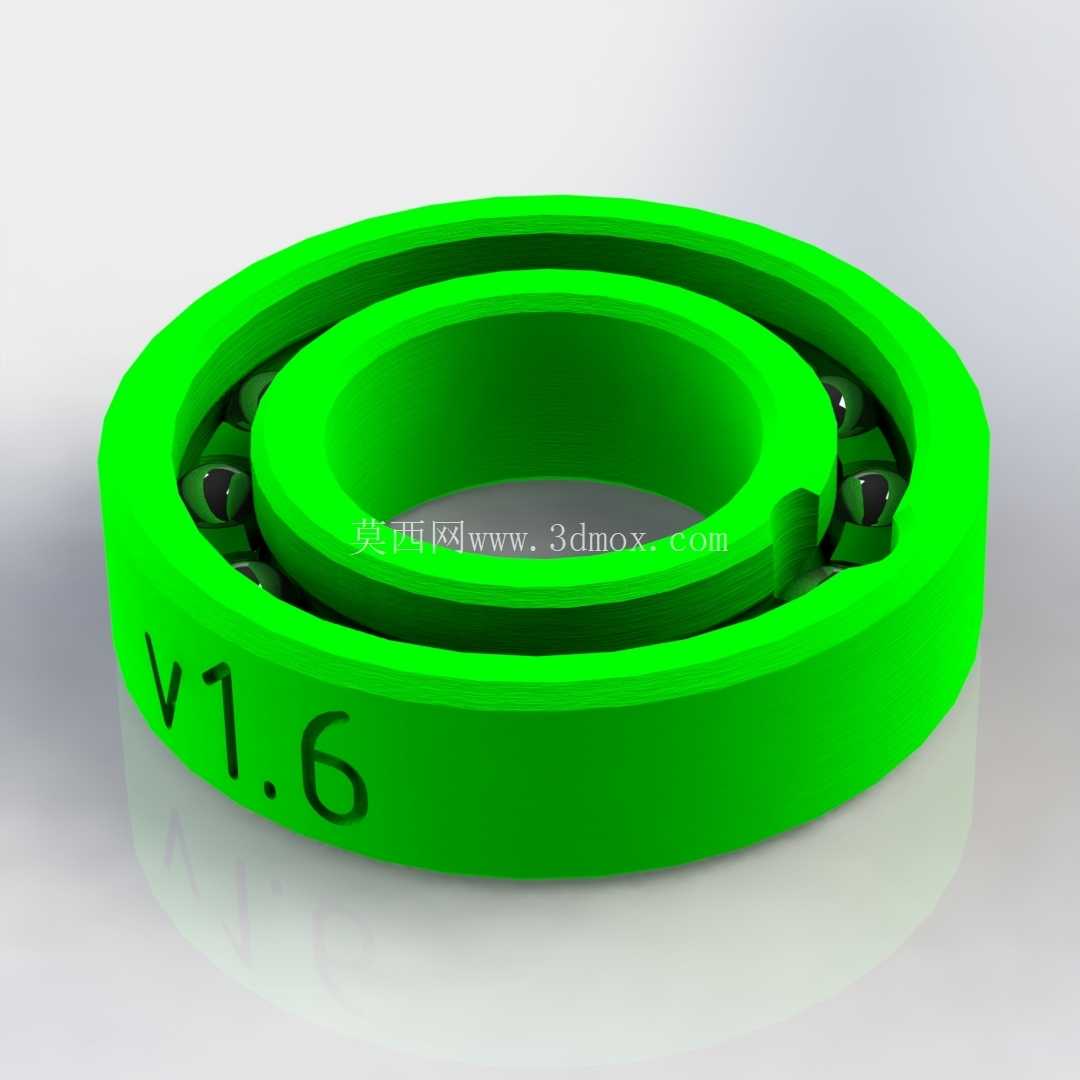

　　滚动体与滚道的接触弧度经过反复调整，既保证转动过程中的顺滑度，也不会出现滚动体脱出的情况。外圈侧面预留了标识刻印区域，使用者可以自行标注版本、参数等信息，方便不同迭代版本的区分。安装边界方面，该结构的轴向宽度、径向尺寸都可以通过参数调整，默认版本的内圈孔径适配常见的8mm、10mm标准光轴，外圈外径适配3D打印常用的2020铝型材安装座孔位，不需要额外加工转接件就可以直接装配到常见的DIY设备框架上。结构上没有设置密封盖与保持架的固定卡扣，使用者可以根据自身需求选择加装保持架或者直接满装滚动体，满装状态下可以承受更大的径向载荷，加装保持架则能提升高转速下的转动稳定性，降低滚动体之间的摩擦磨损。滚道的曲率半径略大于滚动体半径，

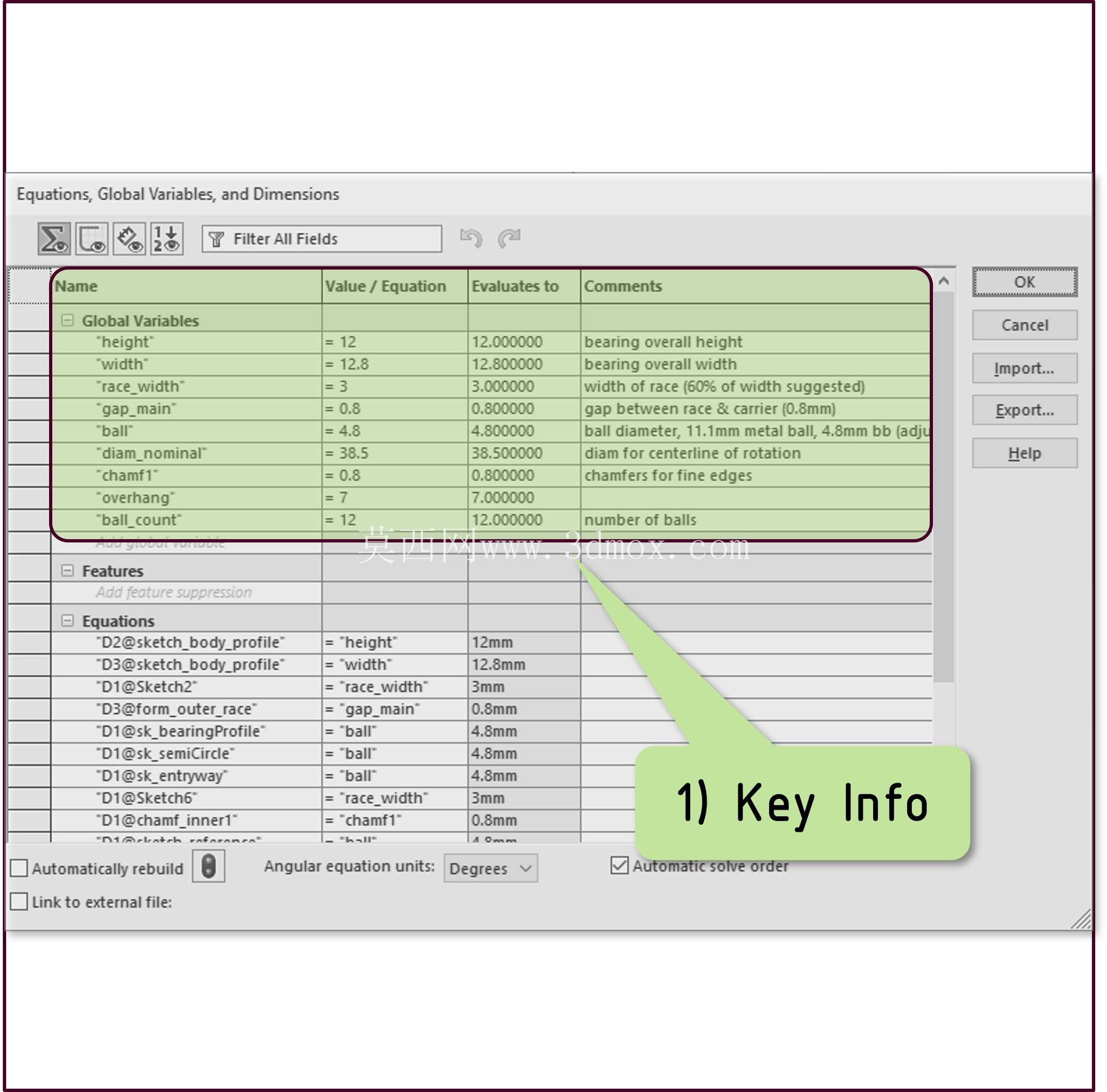

　　保证接触应力分布均匀，避免局部应力集中导致的打印件过早损坏，内圈与轴的配合采用间隙配合设计，既方便拆装，也能保证转动过程中不会出现内圈跟转的问题，外圈与安装座的配合同样预留了0.2mm的安装间隙，方便徒手装配不需要额外工具。对于需要定制特殊尺寸轴承的使用者来说，只需要调整内圈孔径、外圈外径、滚动体直径这几个核心参数，就可以快速生成适配自身安装空间的轴承结构，不需要从零开始建模，大幅缩短定制化传动部件的设计周期。
