油田井下作业压裂工具结构设计

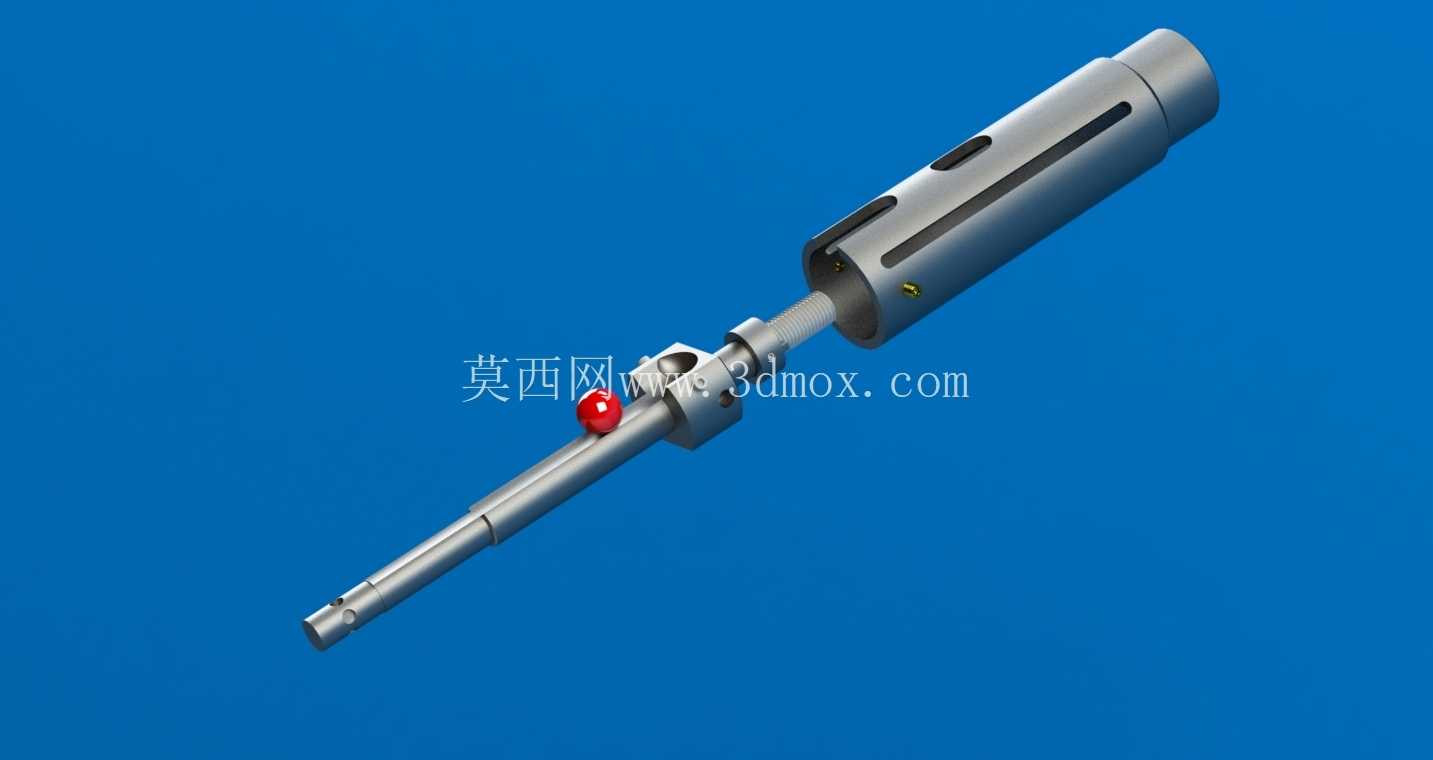

　　在油气田储层改造作业场景中，压裂工具是连通地面压裂管柱与目标储层的核心执行部件，直接决定压裂作业的施工成功率与储层改造效果。这款压裂工具采用长筒式主体结构设计，整体为同轴回转体构型，主体外筒采用高强度合金钢结构，能够承受井下高温高压环境下的交变载荷，适配常规油套管的通径尺寸，可通过常规油管输送方式下至目标井段，无需额外定制配套下入工具。工具前端设置多级密封段与导向结构，下井过程中可有效刮除套管壁附着的蜡质、泥饼等杂质，避免密封件在下入过程中被划伤，保证坐封后的密封可靠性。工具内部集成了滑阀启闭机构、锁紧机构与锚定组件，当管柱下至设计深度后，通过地面投球打压即可触发内部机构动作，首先驱动锚定卡瓦伸出咬合套管内壁，锁定工具轴向位置，

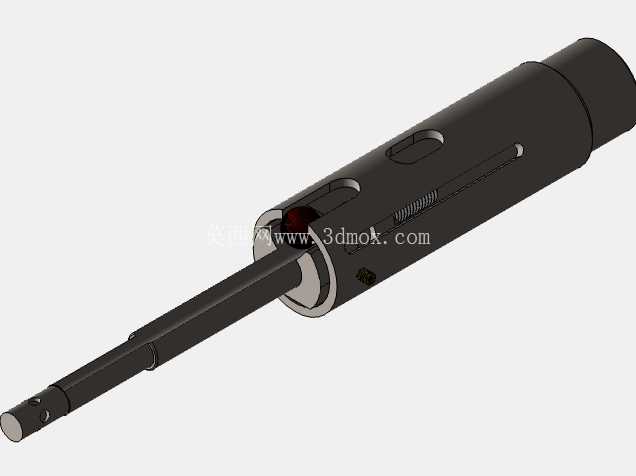

　　避免压裂过程中管柱窜动；随后开启压裂通道，将高压压裂液通过工具侧壁的出液孔注入储层，完成储层压裂造缝作业。设计过程中针对井下工况的特殊性，对所有运动部件的配合间隙做了针对性优化，既保证机构动作的灵活性，又避免井内杂质进入配合间隙造成卡阻，所有过流面均做圆角过渡处理，降低高压压裂液流经时的冲蚀磨损，延长工具单次下井的作业时长。工具的整体长度适配常规修井机的起下作业行程，各连接螺纹均采用石油行业标准扣型，可与现场现有压裂管柱直接配接，无需额外加工转换接头。工具尾部设置安全丢手机构，若作业过程中出现管柱遇卡等异常工况，可通过上提管柱达到设定载荷后实现安全脱开，降低井下作业事故的处理难度。从结构细节来看，工具外筒预留的键槽与定位孔用于装配过程中各部件的周向定位，保证内部滑阀与出液孔的对位精度，内部弹簧组件采用耐疲劳合金材料，可承受多次打压动作的载荷循环，避免作业过程中弹簧失效导致机构误动作。
