交流稳压器配套钻孔加工专用夹具

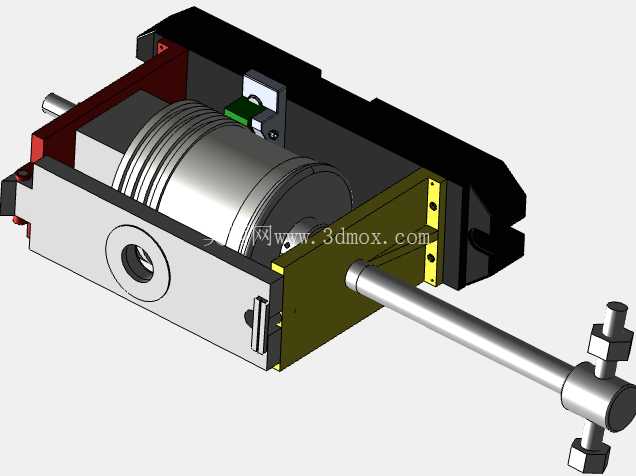

　　在交流稳压器的壳体及核心结构件加工环节，这类钻孔夹具是机加工工位的核心工装载体，主要承担待加工工件的精准定位与稳定夹紧职能，避免钻孔过程中工件出现位移、振颤，直接影响孔位的尺寸精度、同轴度以及孔壁表面质量。从结构设计逻辑来看，该夹具采用框式主体承载结构，主体框架选用刚性优异的金属材质加工成型，可抵消钻孔作业时刀具传递的轴向与径向切削力，减少工装自身形变带来的加工误差。夹具一侧设置了可伸缩的操作杆结构，配合内部的联动夹紧组件，操作人员只需扳动操作杆即可完成工件的快速夹紧与松脱，无需逐个拧动压紧螺栓，能大幅缩短单件工件的装夹辅助时间，适配中小批量稳压器结构件的钻孔加工节拍。定位基准面经过精磨处理，与待加工工件的安装基准面完全贴合，

　　同时设置了侧向定位挡块，限制工件在X、Y两个轴向的自由度，配合夹紧机构的Z向压紧，实现工件的完全定位，无需重复找正即可保证每次装夹的孔位一致性。夹具的安装边界充分考虑了常规台钻、小型数控钻床的工作台尺寸，底部预留了标准的T型槽安装位，可直接通过压板固定在机床工作台上，无需额外制作过渡连接基板。伸出的操作杆长度经过人机工程校核，操作人员站在机床常规操作位置即可轻松完成装夹动作，不会与机床主轴、刀具护罩产生运动干涉。夹具内部预留了足够的排屑空间，钻孔产生的金属切屑可顺着内部斜面滑落至夹具外部，不会堆积在定位面附近影响后续工件的装夹精度，日常清理维护也十分便捷。针对交流稳压器壳体类工件的异形轮廓，夹具的定位型面做了适配性仿形设计，可完全贴合工件的曲面轮廓，避免装夹时出现点接触导致的工件压痕或形变，保证加工后工件的形位公差符合稳压器后续装配的精度要求。
