小吨位冲床用简易单工序冲孔裁断工装

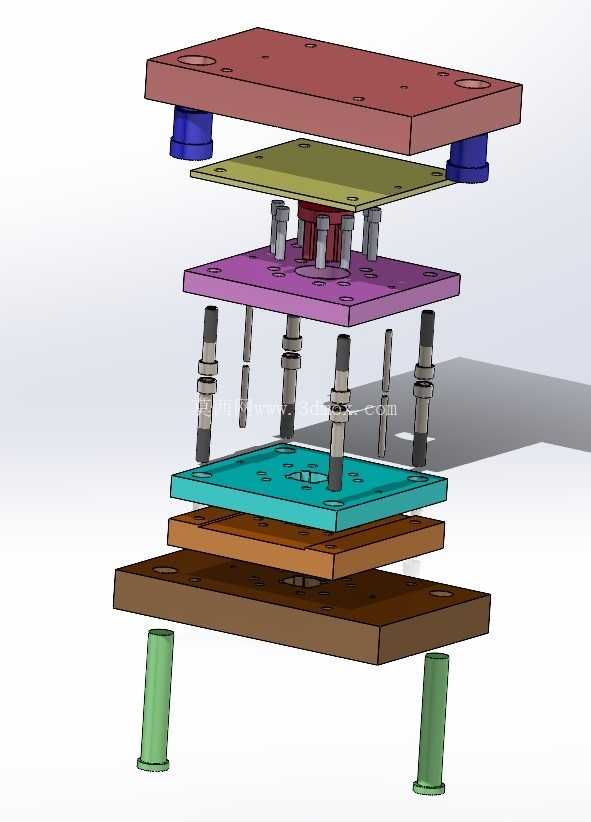

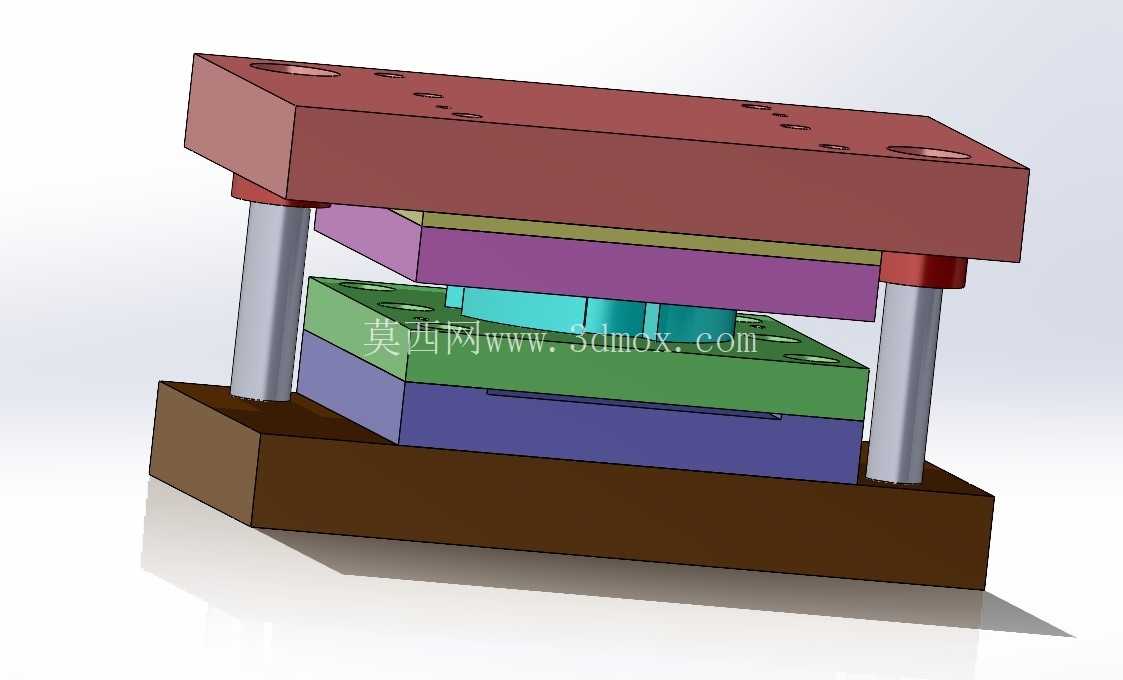

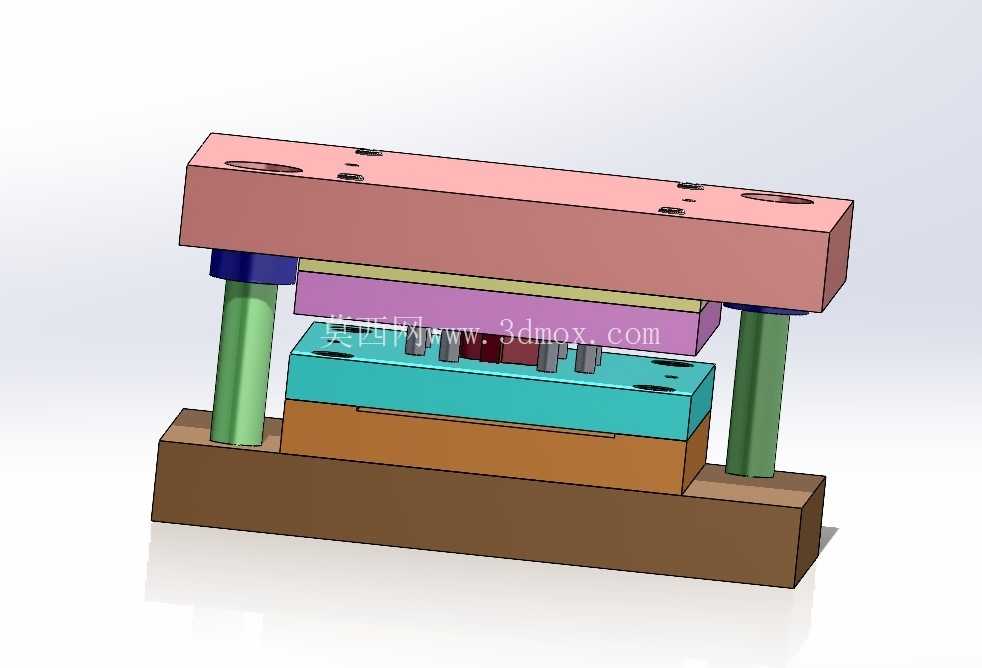

　　在五金件小批量试制、维修车间零散冲裁作业场景中，常遇到加工件批量极小、常规多工位连续模开发成本过高，或是现有车间压力机吨位不足、无法适配大型复合模的情况，这套简易冲压工装正是针对这类场景设计的专用作业结构。整套工装采用标准后侧导柱模架作为基础承载结构，上下模座选用45号钢调质处理，保证长期受压下的结构刚性，导柱导套配合间隙控制在0.02mm以内，合模过程中可自动校正上下模的对位偏差，避免冲裁过程中出现啃模、毛刺超差的问题。

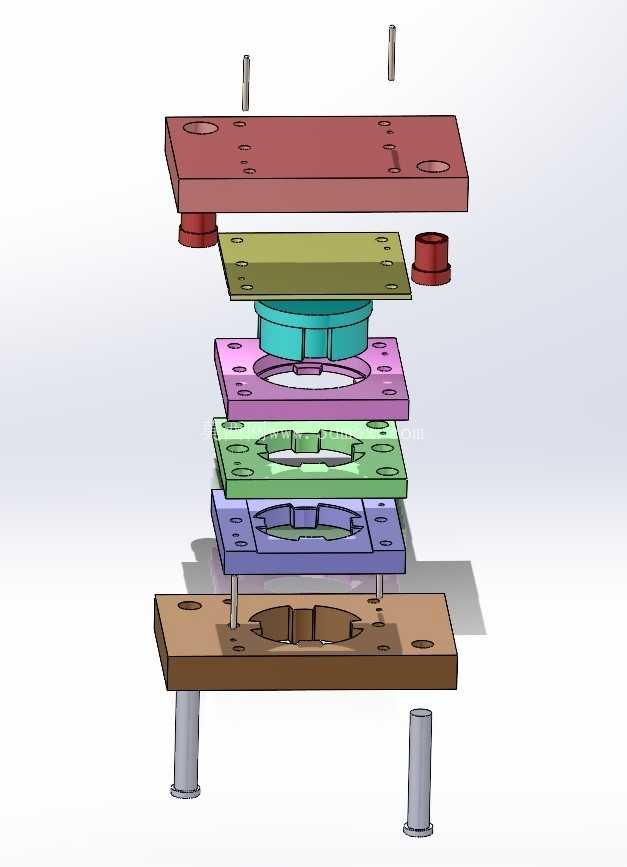

　　从功能定位来看，这套工装仅承担单一的冲孔或薄料裁断作业，没有设置连续送料、多工位级进的复杂结构，模芯部分采用快换式设计，凸模与固定板之间采用小间隙滑配，通过尾部的挂台固定，凹模则直接通过内六角螺钉锁紧在下模座上，更换不同规格的凸凹模即可适配不同孔径的冲孔需求，或是简单外形的薄板裁断作业，单次换模时间可控制在15分钟以内，非常适合加工批次在百件级以内的零散订单，或是新品开发阶段的样件冲制工序，无需投入高额的模具开发成本。

　　设计过程中优先考虑了低吨位压力机的适配性，整套工装合模后的总闭模高度控制在180mm-220mm区间内，可适配市面多数16吨及以上开式可倾压力机的安装参数，模座上的安装槽采用标准T型槽间距设计，直接通过压板即可固定在压力机工作台面，无需额外加工过渡连接板。冲裁力计算阶段按照1.5mm厚Q235钢板、单次冲裁周长120mm的工况核算，总冲裁力约为11吨，即使是车间内老旧的16吨冲床也可轻松驱动，不会出现压力机过载闷车的问题。

　　结构细节上，上模座设置了均匀分布的卸料螺钉安装孔，搭配矩形截面的聚氨酯卸料橡胶，合模时橡胶压缩提供稳定的压料力，避免薄料冲裁过程中出现材料翘曲、孔位边缘拉毛的问题，开模时橡胶回弹可将箍在凸模上的废料自动刮落，无需人工清理。下模座的漏料孔采用阶梯式设计，上端与凹模刃口间隙控制在0.5mm，下端扩大为喇叭口结构，冲裁下的废料可直接顺着漏料孔落入压力机下方的废料槽，不会在模腔内堆积造成凹模涨裂。上下模的刃口部分预留了3mm的修磨余量，每次刃口磨钝后只需拆下凸凹模平磨端面即可恢复冲裁精度，整套工装的刃口寿命可支持累计冲裁3万件以上的1.5mm厚钢板，完全满足小批量生产的使用需求。

　　安装边界方面，整套工装的外形轮廓控制在长300mm、宽200mm的范围内，不会占用过多的压力机工作台空间，模架的导柱长度设置为开模状态下凸模仍未脱离导套导向，全程保证上下模的对位精度，即使是操作经验不足的冲压工也可快速完成安装调试，无需反复调整模架的平行度。日常使用过程中只需定期在导柱表面涂抹锂基脂润滑，每班作业前检查刃口是否有崩缺、卸料橡胶是否出现老化开裂即可，维护难度极低，非常适合小型机加工车间、五金维修站点的日常零散冲加工作业使用，可替代部分原本需要钳工手工钻孔、錾切的工序，大幅提升小零件的加工效率与加工精度一致性。
