钣金加工用冲压工具总成结构设计

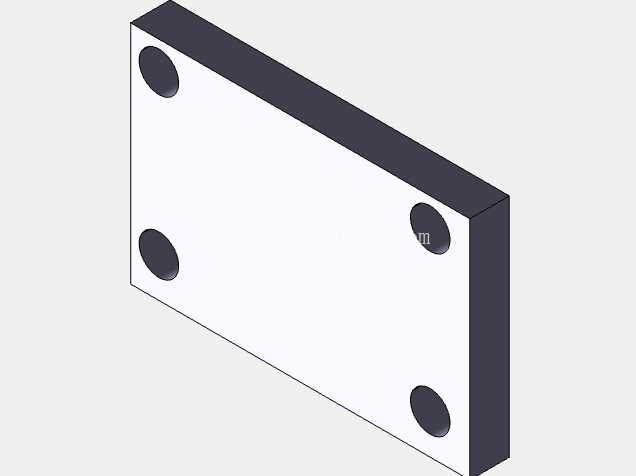

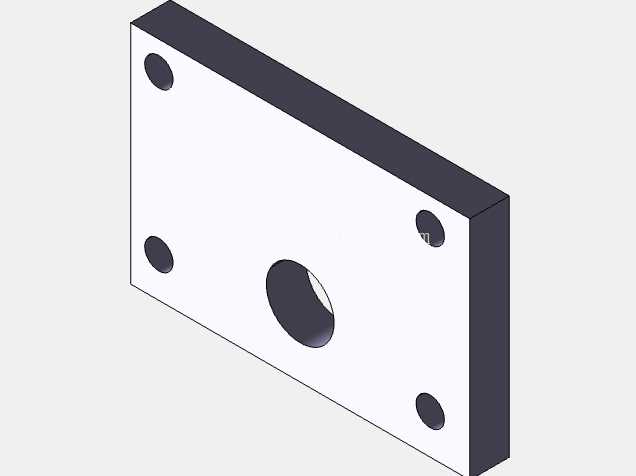

　　在钣金批量冲压生产场景中，这类冲压工具总成是安装在压力机滑块与工作台之间的核心执行工装，直接决定钣金冲裁、成型工序的加工精度与生产节拍，常见于家电钣金外壳、汽车结构冲压件、电子五金配件的量产加工线。整套总成以模具基体为安装承载基础，集成冲头、冲头板、冲头背板、脱料板、导向衬套、支柱等核心部件，各部件的配合精度直接影响冲压件的断面质量与尺寸一致性。设计过程中优先考虑冲裁力的传递路径，冲头背板采用高强度合金钢材，分散冲头冲压瞬间的集中载荷，避免冲头根部因应力集中出现崩刃、断裂问题，冲头板则通过定位销与螺栓实现冲头的精准固定，保证多冲头排布时的位置度公差控制在0.02mm以内，满足精密钣金件的孔位精度要求。

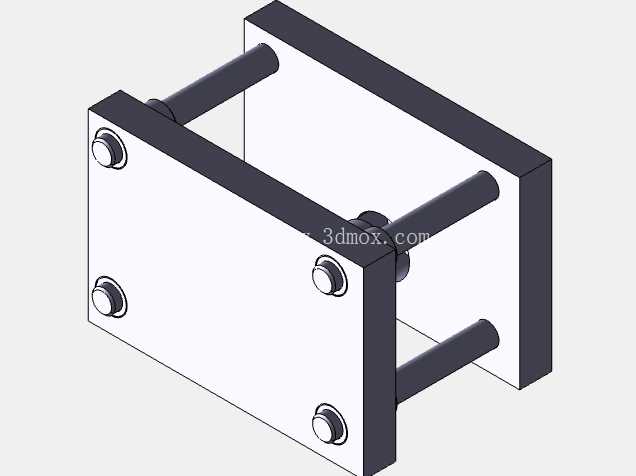

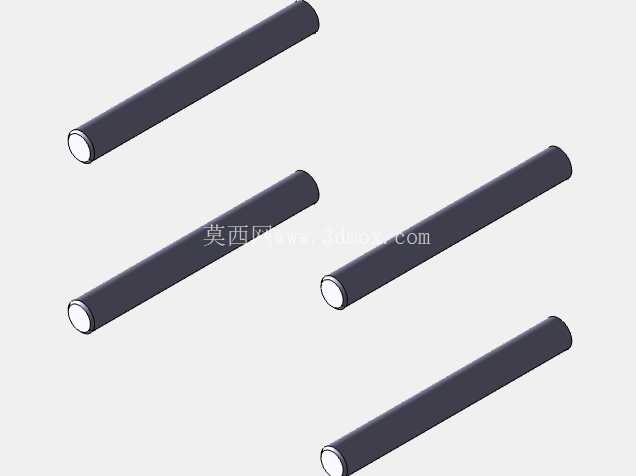

　　导向衬套与支柱的配合采用间隙配合设计，配合间隙控制在0.01-0.015mm区间，既保证上下模合模时的滑动顺畅，又能抵消压力机滑块运行时的微小偏载，避免冲头与下模刀口出现啃模损伤。脱料板的弹性行程根据待加工钣金料厚调整，常规0.5-2mm冷轧钢板冲压时，脱料行程设置为8-12mm，保证冲头完成冲裁回程时，能顺利将卡紧在冲头上的钣金料脱离，避免带料问题引发的连续冲压故障。安装边界方面，整套总成的上模座安装槽与压力机滑块的T型槽尺寸匹配，下模座通过压板螺栓固定在压力机工作台面，合模高度根据所用压力机的闭合行程参数设计，预留10-15mm的调节余量适配不同批次料厚的加工需求。日常生产中，导向衬套需定期加注锂基润滑脂，降低支柱滑动面的磨损，

　　冲头刀口磨损后可单独拆卸更换，无需拆解整套模具，大幅缩短工装维护的停机时间。针对不同冲压工序，可通过更换对应规格的冲头与下模镶块，实现冲孔、落料、浅拉伸等不同冲压工艺的快速切换，提升工装的通用适配性，减少中小批量生产时的工装投入成本。
