多工位级进冲压连续模结构设计

　　这套连续冲压模具的三维结构面向薄板五金件的大批量自动化生产场景，整条料带沿送料方向依次排布冲裁、弯曲、成型、分离工位，配合高速压力机即可完成带料从原材料到成品件的全工序连续加工，无需中途转序或人工干预，在电子接插件、小型五金端子、家电金属配件的量产线上应用十分广泛。

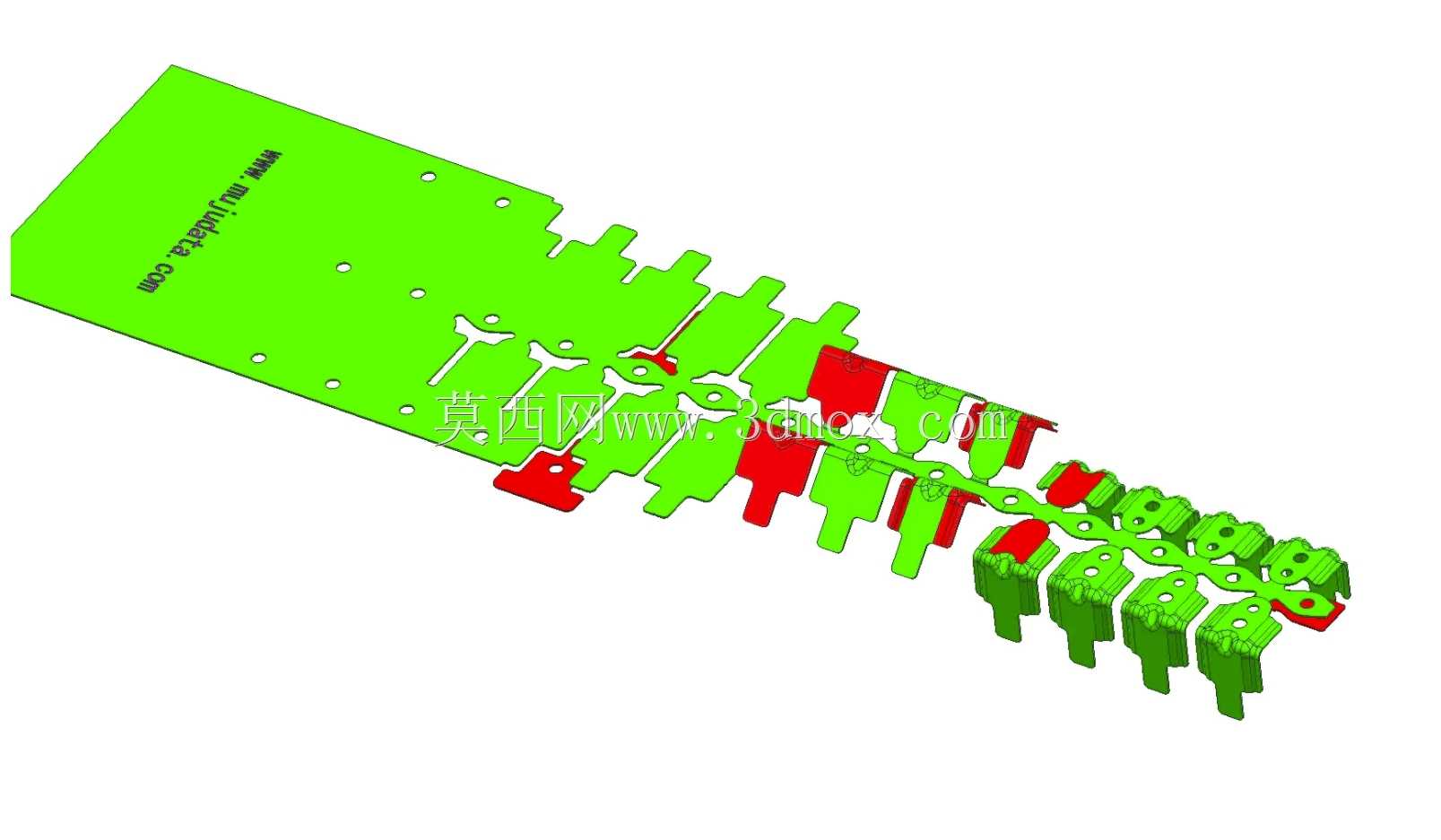

　　从料带排布逻辑来看，设计阶段首先完成了成品零件的工艺拆分：将零件轮廓上的异形孔、侧边缺口分配在前序冲裁工位，每一步冲裁都预留足够的搭边余量，避免料带在高速送进过程中出现变形、翘曲；中部工位依次安排多次折弯与局部成型，图中红色标识的工位对应关键弯曲、冲切动作，绿色部分为载体与已成型的工序件，料带两侧的工艺孔配合送料机的导正销，能将每一步送料的步距误差控制在微米级，保证各工位成型特征的位置度。末端工位最终将成品从载体上分离，直接落入成品收集槽，剩余的废料带沿导料板持续送出模具。

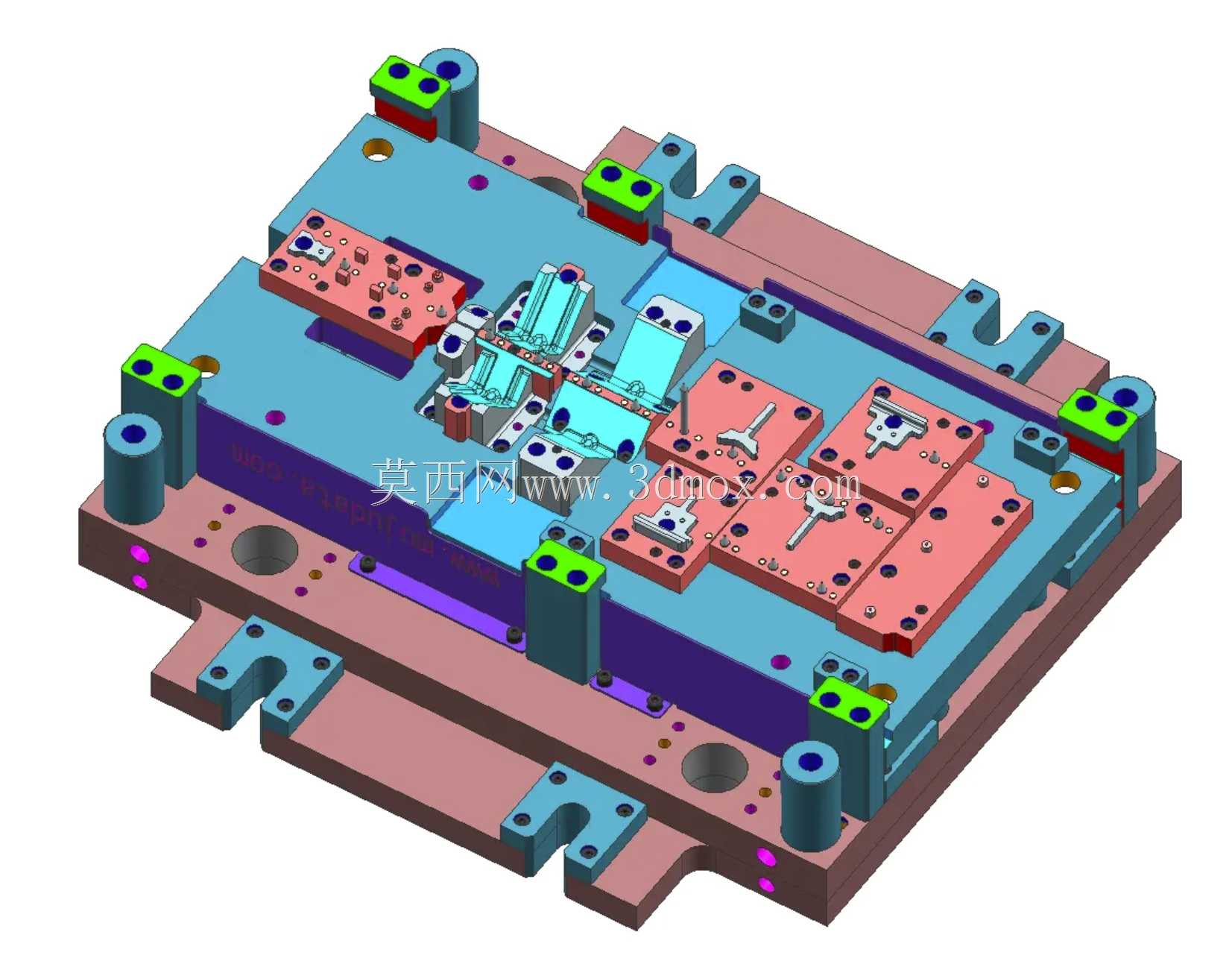

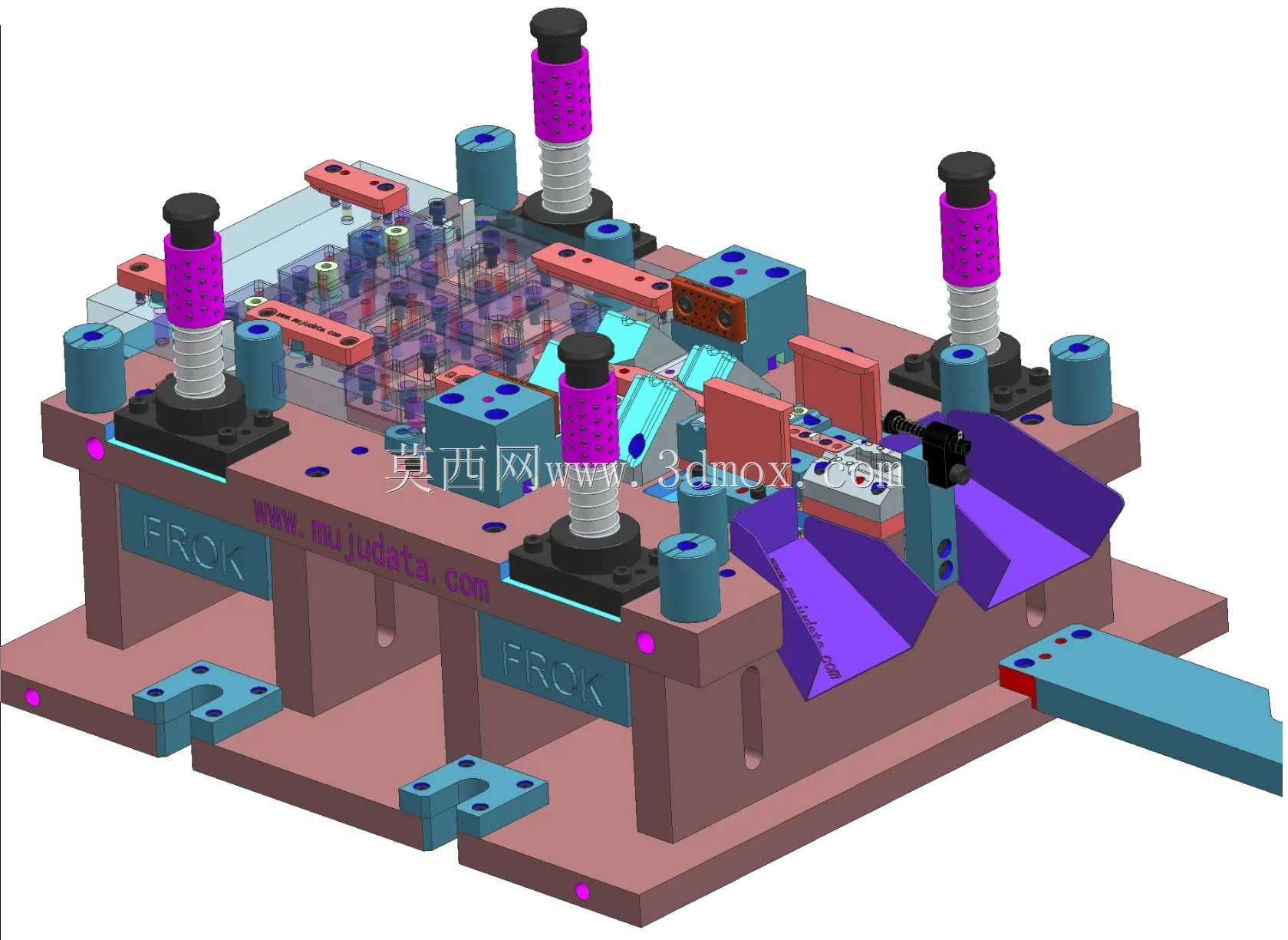

　　模具的工作零件排布完全贴合冲压工艺路线：凸模根据冲裁轮廓形状做差异化固定，细小冲头采用挂台或压板锁紧结构，避免高速往复冲压过程中出现松动、窜动；凹模对应各工位开设漏料孔，冲切下来的废料可直接沿孔位落入机床下方的废料槽，不会在型腔内堆积刮伤料带表面。卸料板采用弹性卸料结构，内置等高套筒与矩形弹簧，合模时首先将料带均匀压紧在凹模表面，再完成冲切与成型动作，能有效抑制薄板冲压时的材料拉伸变形，折弯工位附近额外设置局部压料镶件，抵消折弯过程中材料的侧向窜动。

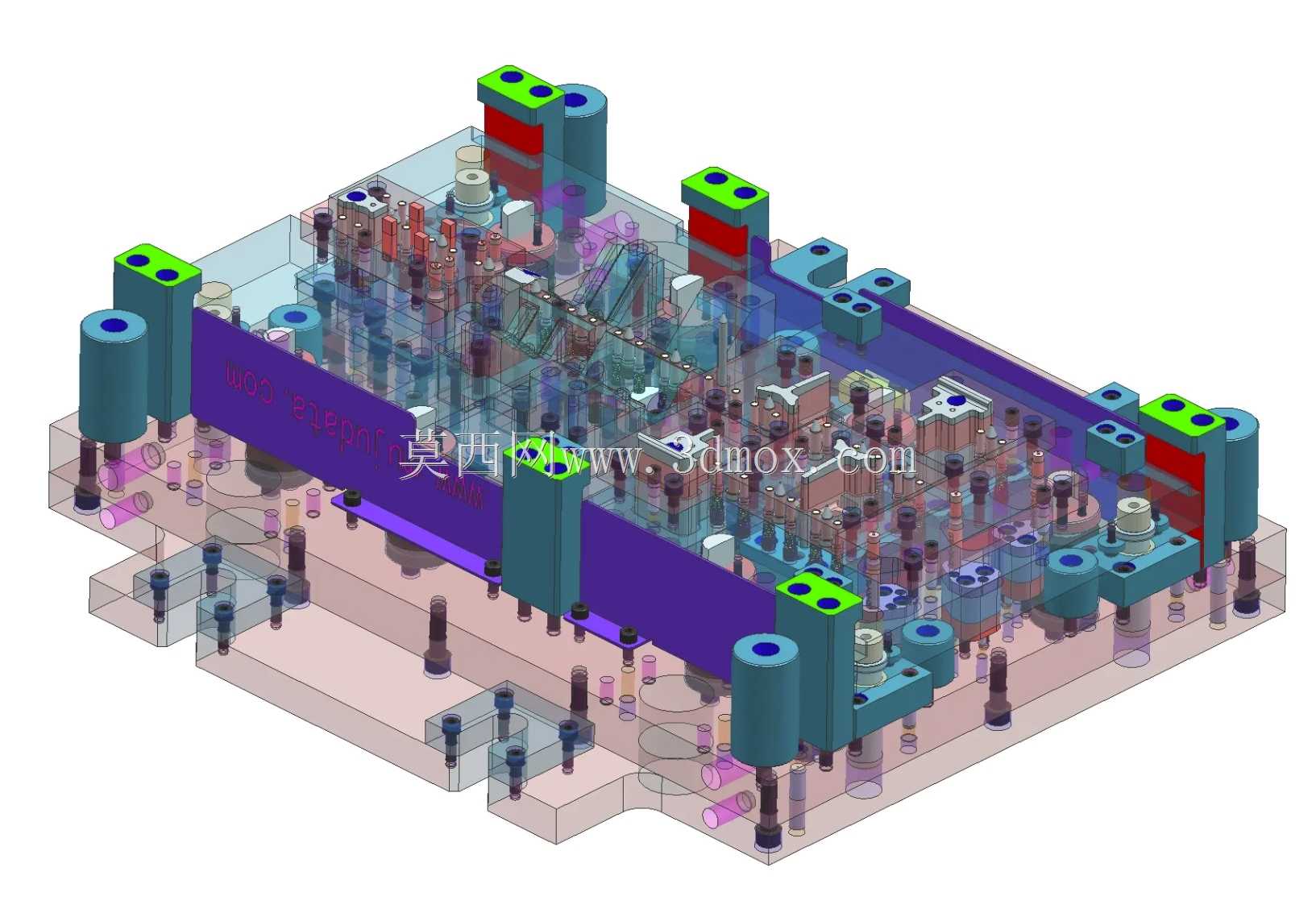

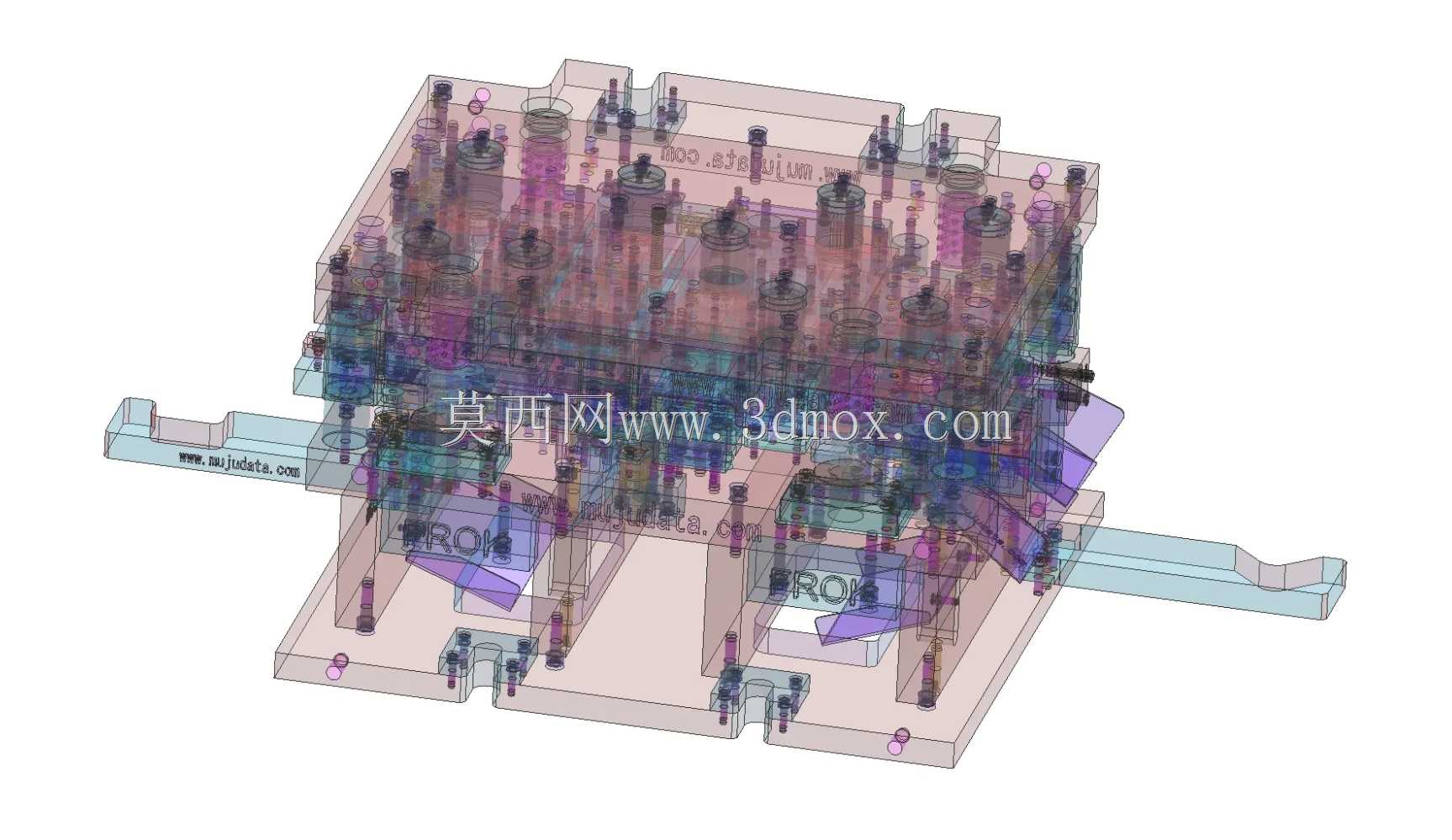

　　导向系统采用标准模架搭配导柱导套，上下模合模时的配合间隙均匀稳定，长期高速冲压下也不会出现凸凹模对位偏移；所有成型镶件均做独立分段设计，后续量产过程中若某一工位的刃口出现磨损，只需单独拆卸对应镶件进行刃磨或更换，不用整体拆卸模具，大幅缩短设备停机维护的时间。模座内部预留了通畅的漏料通道，同时在折弯工位附近设计了顶料销，料带完成成型后会被顶离凹模表面，防止材料包在凸模上随上模上行，保障送料动作顺畅。

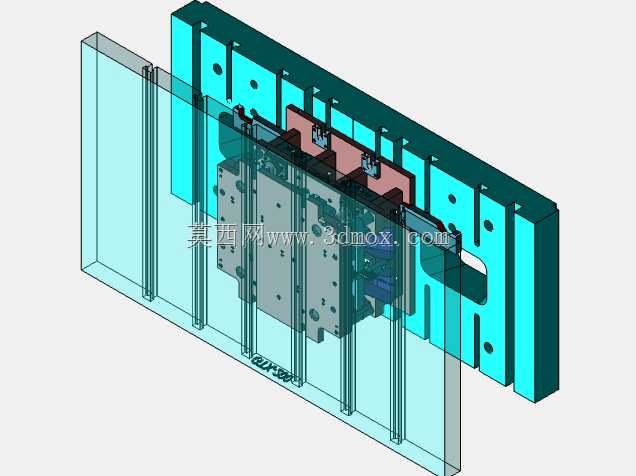

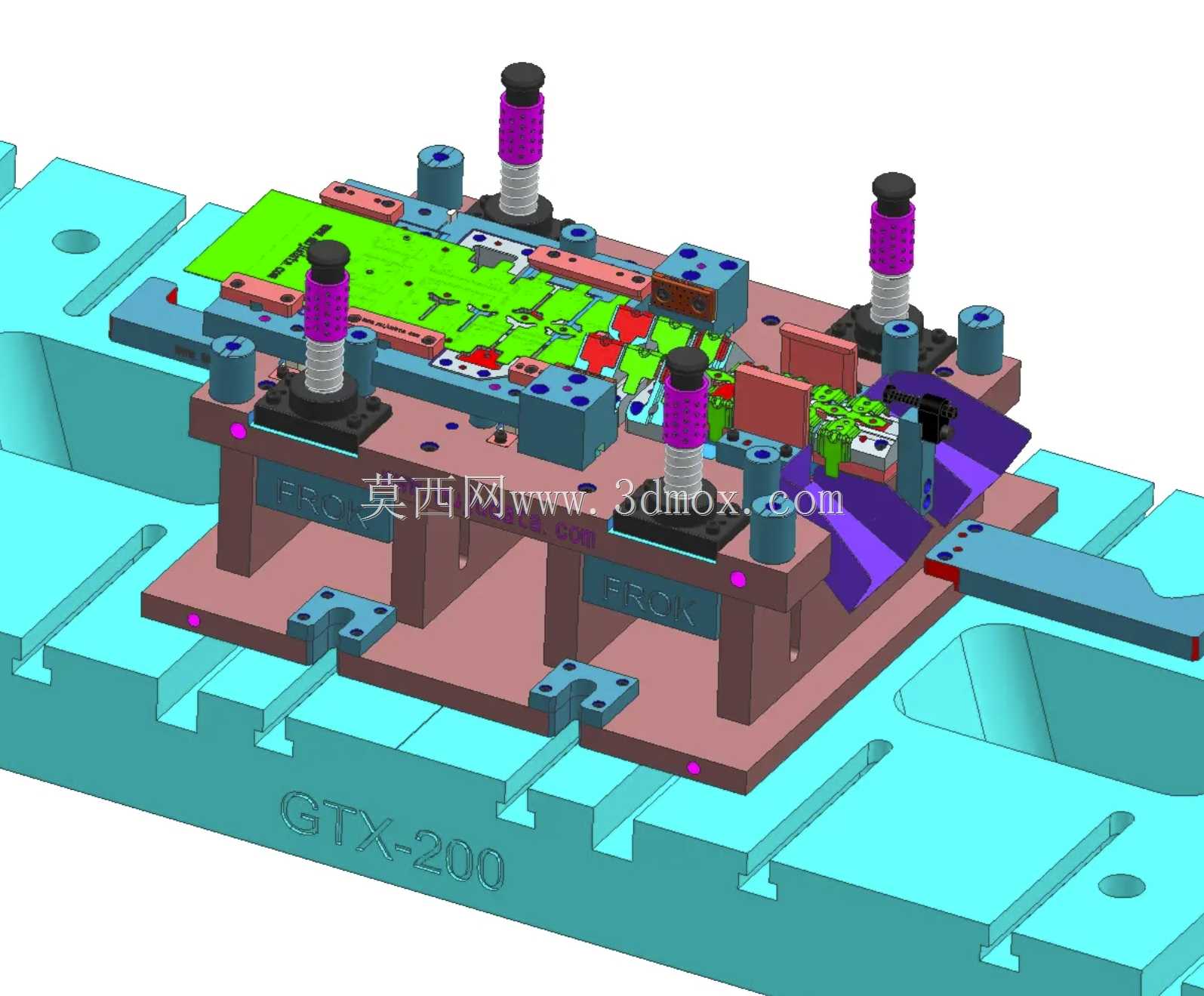

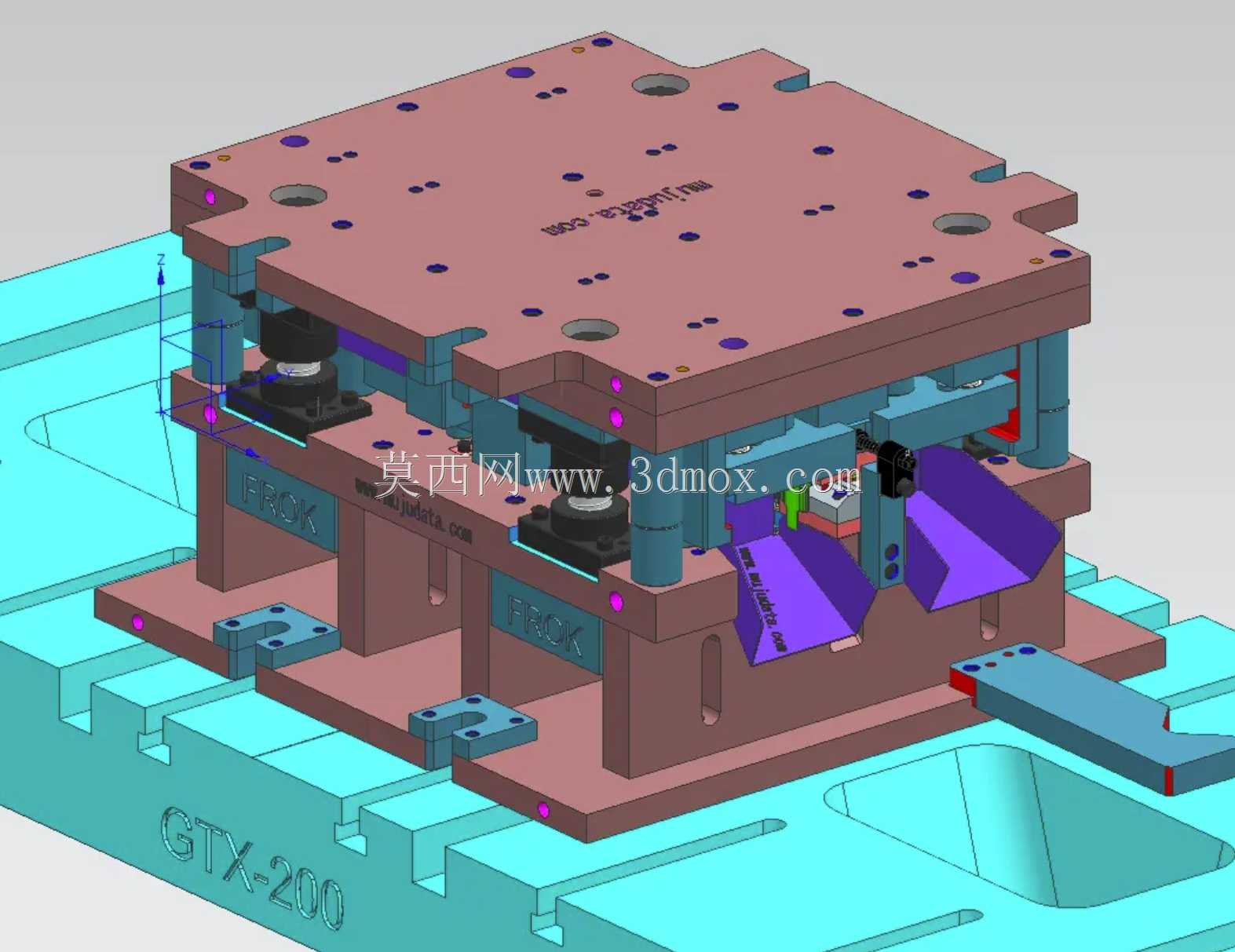

　　从安装边界来看，整套模具的外形长宽尺寸完全适配常规开式单点压力机的工作台面，模柄位置与压力机滑块的安装孔位匹配，上下模的闭合高度、开模行程都在设备的参数区间内，模具锁紧压板的布置位置避开了机床工作台的T型槽干涉区域，现场装机时只需完成模柄固定、压板锁紧、送料机步距校准即可投入试模。试模阶段可按照料带送进顺序逐工位验证：先检查空步送料时导正销能否准确插入工艺孔，再逐步验证各冲裁工位的毛刺高度、折弯工位的角度回弹量，针对回弹超标的工位可通过调整凸模的折弯补偿角、加大局部成型压力快速修正，最终产出的成品件尺寸一致性高，能够满足电子五金配件的大批量连续生产需求。
