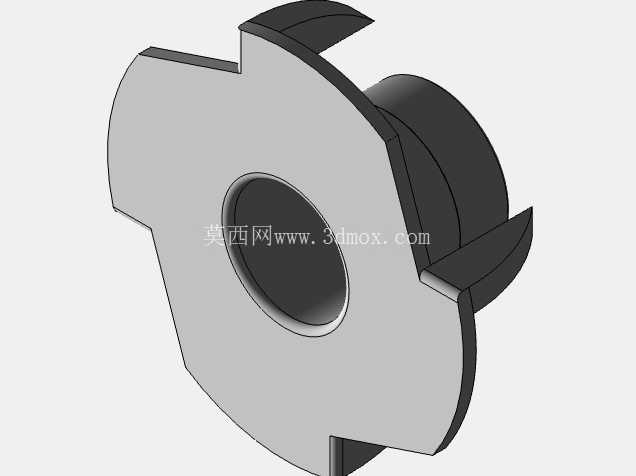

带止动凸耳T型锁紧螺母结构设计

　　这款带止动凸耳的T型螺母，主要面向需要防松限位的型材装配、电气柜体安装、小型工装夹具搭建场景设计，区别于常规光面T型螺母，其外缘均匀分布的四个凸耳结构，是针对型材槽口防转需求做的针对性优化。在实际装配场景中，常规T型螺母放入铝型材或安装槽后，拧紧螺栓时容易跟转，需要额外用工具卡住螺母本体才能完成锁紧，在狭长槽腔、封闭安装空间内操作时，这种跟转问题会大幅降低装配效率，甚至出现螺母滑入型材内腔无法取出的问题。这款螺母的凸耳结构在放入槽口后，会与槽壁的卡位结构贴合，拧紧配套螺栓时，凸耳承受周向剪切力，完全限制螺母的周向转动，无需额外工具卡位即可单手完成锁紧操作，在批量装配流水线、高空电气柜安装这类操作空间受限的场景下，能有效降低装配难度。

　　从设计思路来看，螺母主体采用阶梯式T型结构，较厚的圆柱段嵌入安装槽内，承担轴向锁紧力的传导，较薄的法兰盘端面贴合安装件表面，增大接触面积降低接触面压，避免软质型材或薄钣金件在锁紧时出现压痕变形。中心螺纹孔的同轴度控制在0.05mm以内，保证螺栓拧入后不会出现偏斜，确保锁紧力均匀分布在法兰接触面上。四个凸耳采用对称式分布，相邻凸耳夹角为90度，不管螺母以哪个角度放入槽口，都至少有两个凸耳与槽壁卡位结构对齐，无需调整螺母角度即可直接推入安装位，适配市面上主流的欧标、国标铝型材槽口尺寸，也可用于交流稳压器内部构件的安装固定，在设备长期受振动影响的工况下，凸耳的防转结构能避免螺母因振动出现跟转松脱，提升连接结构的长期可靠性。安装边界方面，

　　螺母圆柱段外径与槽口宽度采用间隙配合，单边间隙控制在0.2mm以内，既保证螺母可以顺畅滑入槽内，又不会出现过大的旷量，法兰盘厚度根据常用型材槽深设计，安装后法兰端面与型材表面齐平，不会突出安装面影响后续构件装配。凸耳的突出高度经过反复校核，既保证足够的抗剪切强度承受拧紧力矩，又不会因突出过多导致螺母无法顺利放入槽口，在M6-M10常用螺纹规格的适配场景下，凸耳可承受最大8N·m的拧紧力矩而不发生变形断裂，完全满足常规工业装配的锁紧力需求。
