五关节可调式工业承重铰链结构设计

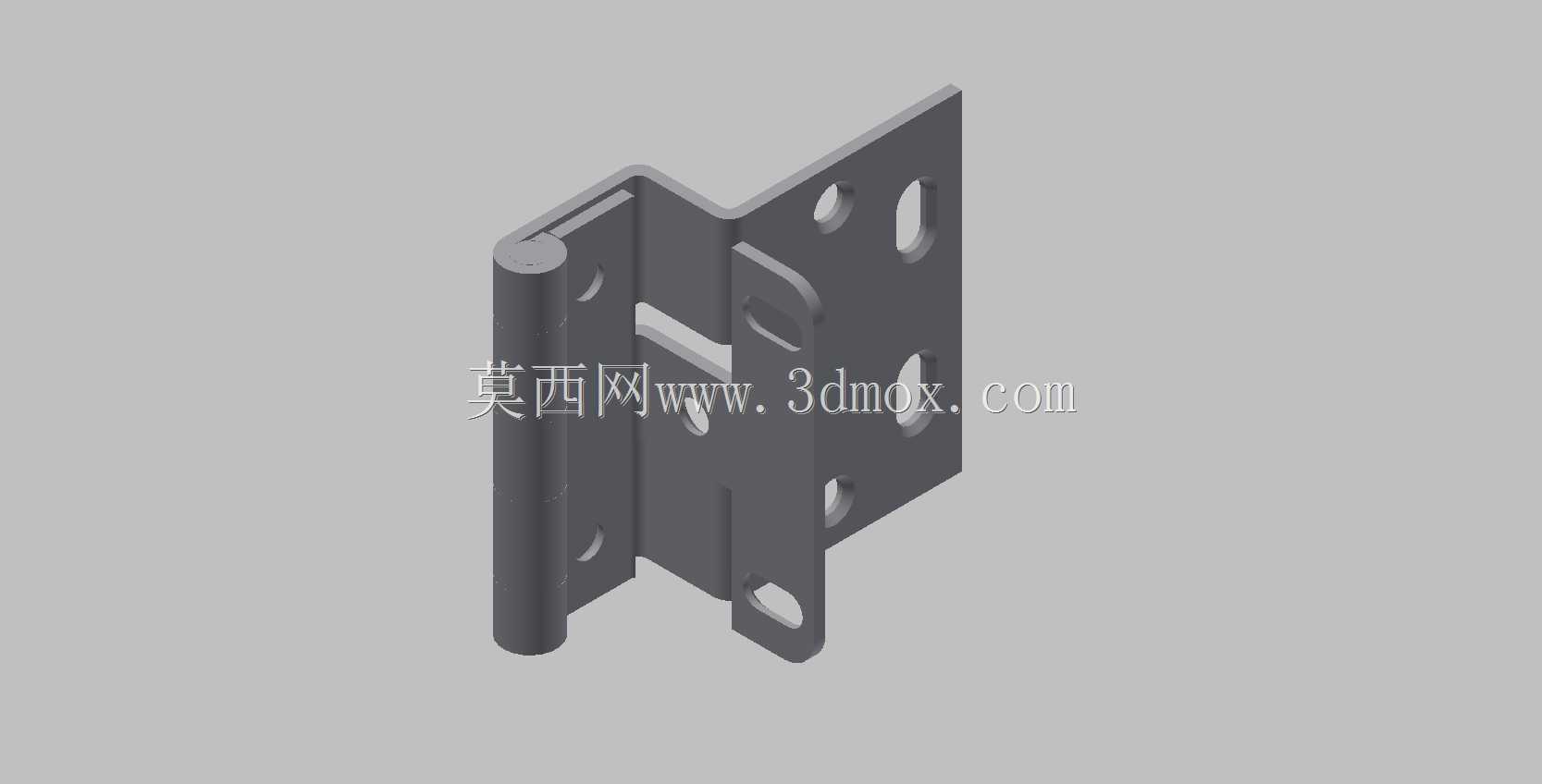

　　这类多关节铰链在工业场景里的适配范围很广，从设备舱门、检修护罩到小型机柜的开合结构都能见到它的身影，和普通单轴合页不同，五关节的结构设计能在开合过程中实现门板的位移避让，避免门板边缘和安装框架发生剐蹭，尤其是在带密封胶条的防护舱门上，这种结构能让胶条在闭合时均匀受压，不会出现单轴合页常见的胶条局部挤压过度、长期使用后密封失效的问题。从结构设计逻辑来看，整个铰链的主体采用弯折钢板成型，两个安装翼板上预留了不同规格的安装孔，既有圆形的固定孔用于穿装螺栓实现精准定位，也有长圆形的调节孔，方便安装时微调铰链的前后、上下位置，抵消安装面的加工误差，不用在现场对安装孔进行二次扩孔修正，能大幅缩短现场装配的调整时间。

　　中间的铰接轴部分采用卷边包轴的工艺，轴体和翼板的卷边之间预留了合理的配合间隙，既保证转动时没有卡滞感，也不会因为间隙过大导致门板出现旷量，五个铰接点的转动轨迹经过反复校核，当门板开启到90度位置时，门板的内侧面会和安装框架的外侧面保持平行，不会突出到通道空间内，在狭窄的设备检修通道里，这种开启轨迹能最大化节省操作空间，避免开门后占用通道影响人员通行和工具转运。

　　在安装边界的考量上，这类铰链的安装翼板厚度根据承重等级做了匹配，单只铰链的静态承重能覆盖常规中小型设备舱门的重量需求，安装时只需要保证两个配合翼板的安装面平面度在公差范围内，不需要额外加工沉台，直接用螺栓穿过预留孔固定在框架和门板的安装面上即可，翼板边缘做了圆角钝化处理，不会在安装和后期维护时划伤操作人员的手部。和普通外露式合页不同，这种多关节铰链在闭合状态下，铰接轴部分会隐藏在门板和框架的缝隙内，外观更整洁的同时，也能避免外部的灰尘、切削液直接溅到铰接转动副内部，延长日常维护的周期，在有少量切削液飞溅的机加工设备防护门上使用时，不需要额外给铰链加装防护盖，就能满足日常使用的防护需求。

　　设计时还考虑了不同安装方向的适配性，不管是左开还是右开的舱门，只需要将铰链翻转180度安装就能适配，不需要单独开模做左右对称的两款零件，能减少生产端的零件库存种类，降低备件管理的成本。转动过程中，各关节的受力会均匀分散到五个铰接点上，不会像单轴合页那样所有载荷都集中在一根轴上，长期频繁开合后也不容易出现轴套磨损、门板下沉的问题，在每天需要多次开合的设备检修门上使用，能有效降低后期的维护更换频率。安装孔的孔位间距也符合通用工业五金的安装尺寸规范，和市面上同规格的常规铰链安装孔位兼容，如果后期需要更换备件，不需要重新在门板和框架上打孔，直接替换安装即可，能减少设备维护的停机时间。
