9U壁挂式机架机柜结构设计方案

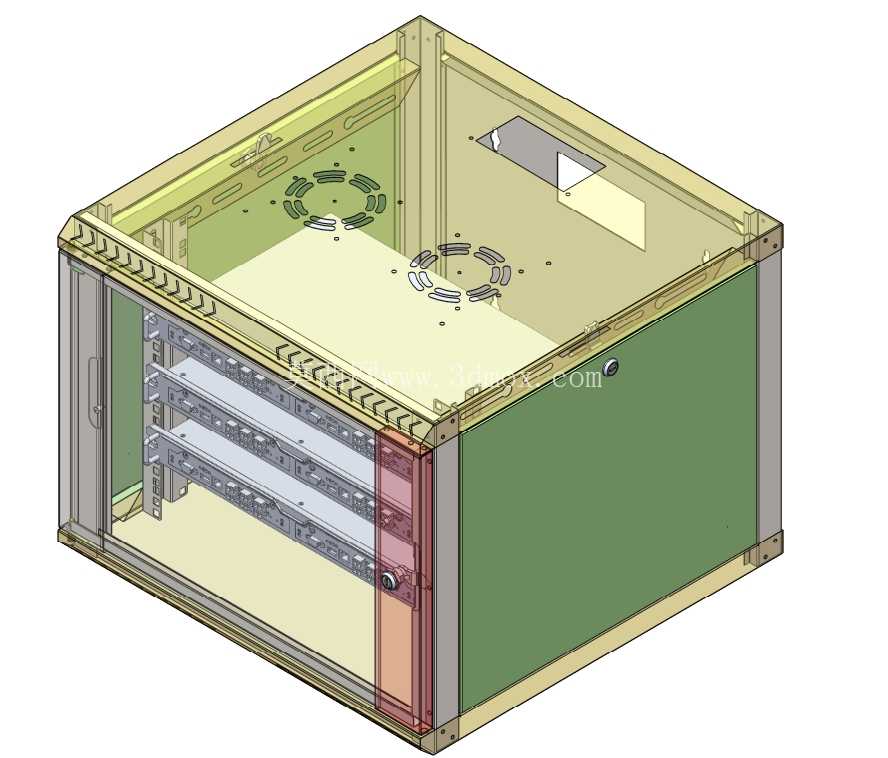

　　这款9U规格的壁挂式机架机柜，主要面向小型通讯机房、弱电井、车间现场控制站点、小型实验室设备集成场景设计，解决传统落地机柜占用地面空间、小空间场景部署不便的痛点，可直接挂载于混凝土墙面、承重立柱或者预制安装架上，适配空间局促的设备布设需求。从结构设计逻辑来看，整体采用标准19英寸机架安装宽度，内部预留三层可调式安装梁，安装梁上预制等距分布的方形固定孔位，可根据搭载设备的实际高度灵活调整层间间距，兼容交换机、工业控制模块、小型稳压单元、配线架等标准U位设备的安装固定，单U位的安装间距严格遵循通用机架设备的尺寸规范，避免出现设备卡滞、安装对位不准的问题。柜体的侧板采用一体化折弯成型工艺，折弯边预留自攻螺丝安装位，

　　无需额外焊接固定件即可完成前后框架与侧板的拼接，既减少焊接工序带来的形变误差，也能提升柜体整体的结构刚性，避免壁挂承重后出现框架变形。柜体顶部预留两组圆形风机安装位，可根据设备散热需求选配对应尺寸的轴流风机，配合柜体侧面的通风散热孔形成自然对流或者强制风冷的散热通道，保障内部搭载设备长期运行的温度处于合理区间。前侧门板采用透明视窗与金属边框结合的结构，无需开启门板即可直接观察内部设备的运行状态，门板侧边加装旋转式锁具，可实现柜体的封闭管理，避免非授权人员触碰内部电气设备引发安全隐患。柜体后侧预留壁挂安装挂耳，挂耳上预制长圆形安装孔，可适配墙面安装时的孔位误差，降低现场安装的对位难度，安装孔周边做压筋加强处理，提升挂耳的承重能力，

　　避免长期挂载后出现挂耳变形、柜体脱落的风险。内部走线空间预留于机架两侧，走线位置配套可拆卸式理线架固定位，可将设备电源线、信号线分类梳理固定，避免线缆杂乱堆积影响散热或者后期维护操作。柜体底部预留线缆穿入孔位，孔位配套可拆式防尘胶圈，既可以方便现场布线时穿入线缆，也能阻挡灰尘、虫鼠从线缆孔进入柜体内部，提升柜体的防护能力。在设计过程中，所有钣金折弯的圆角半径均根据板材厚度做匹配设置，避免折弯处出现应力集中导致的开裂问题，所有外露的板材边缘均做卷边或者去毛刺处理，防止安装维护过程中划伤操作人员。
