户外UPS设备防护安装箱体结构设计

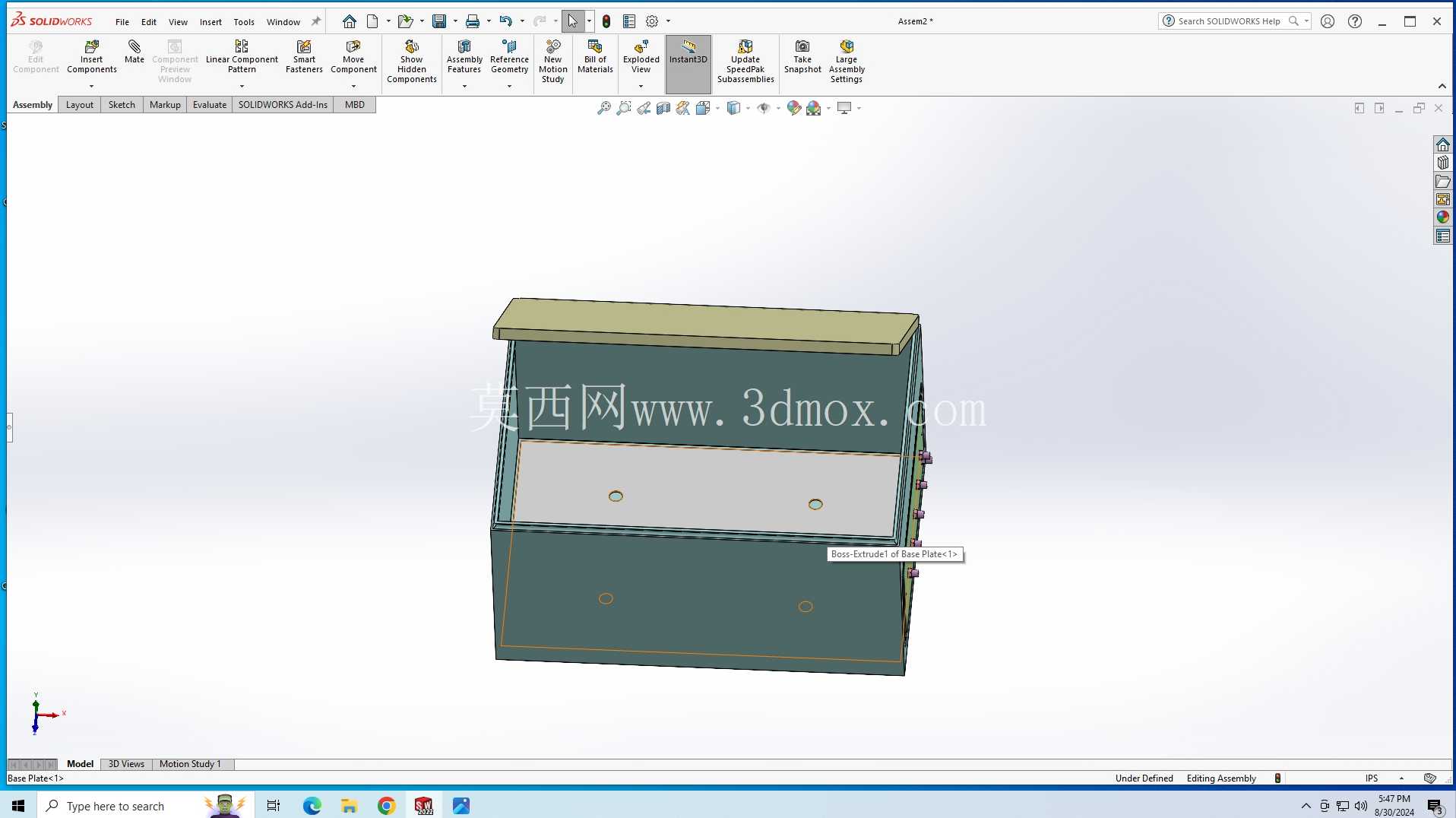

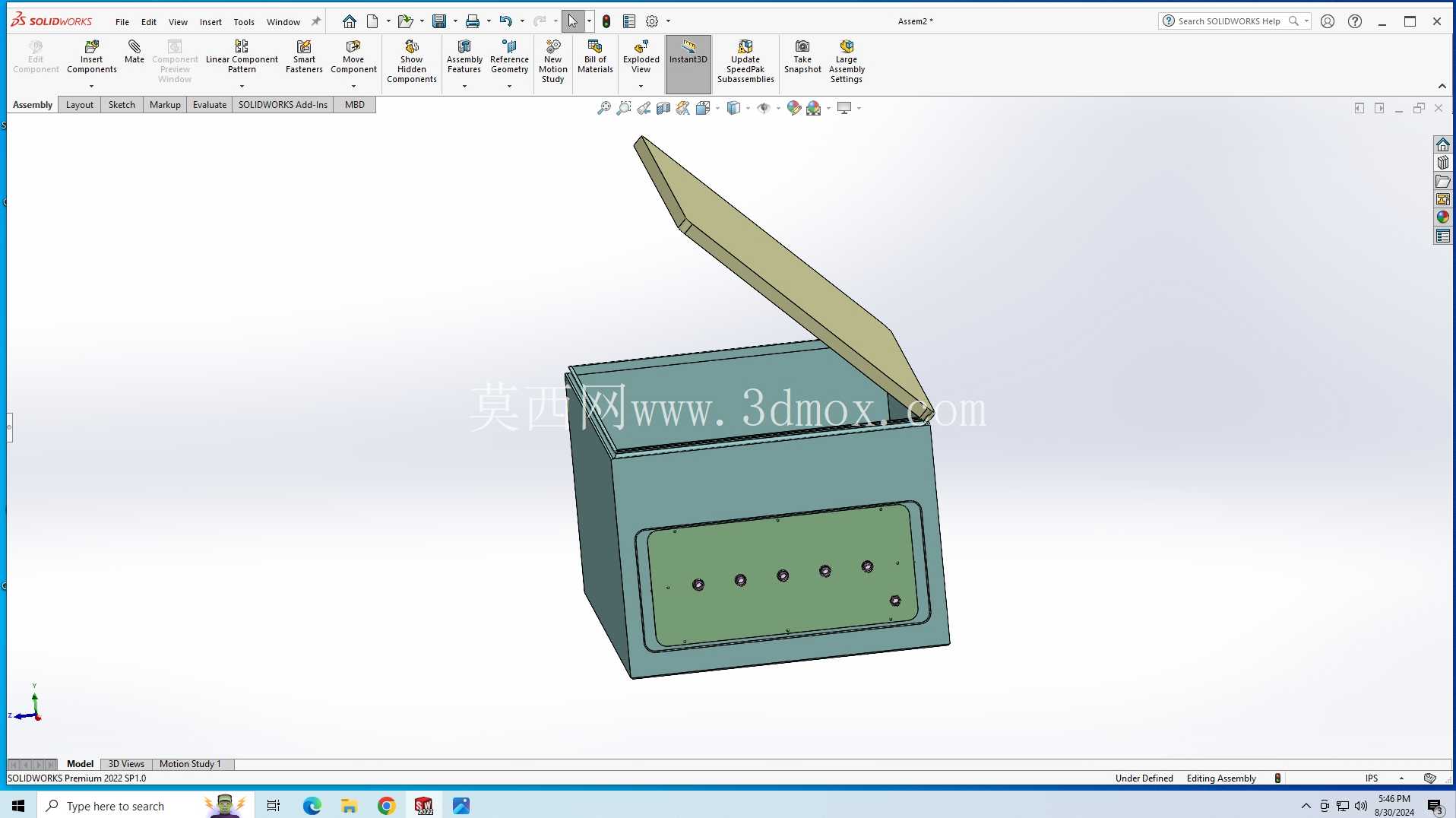

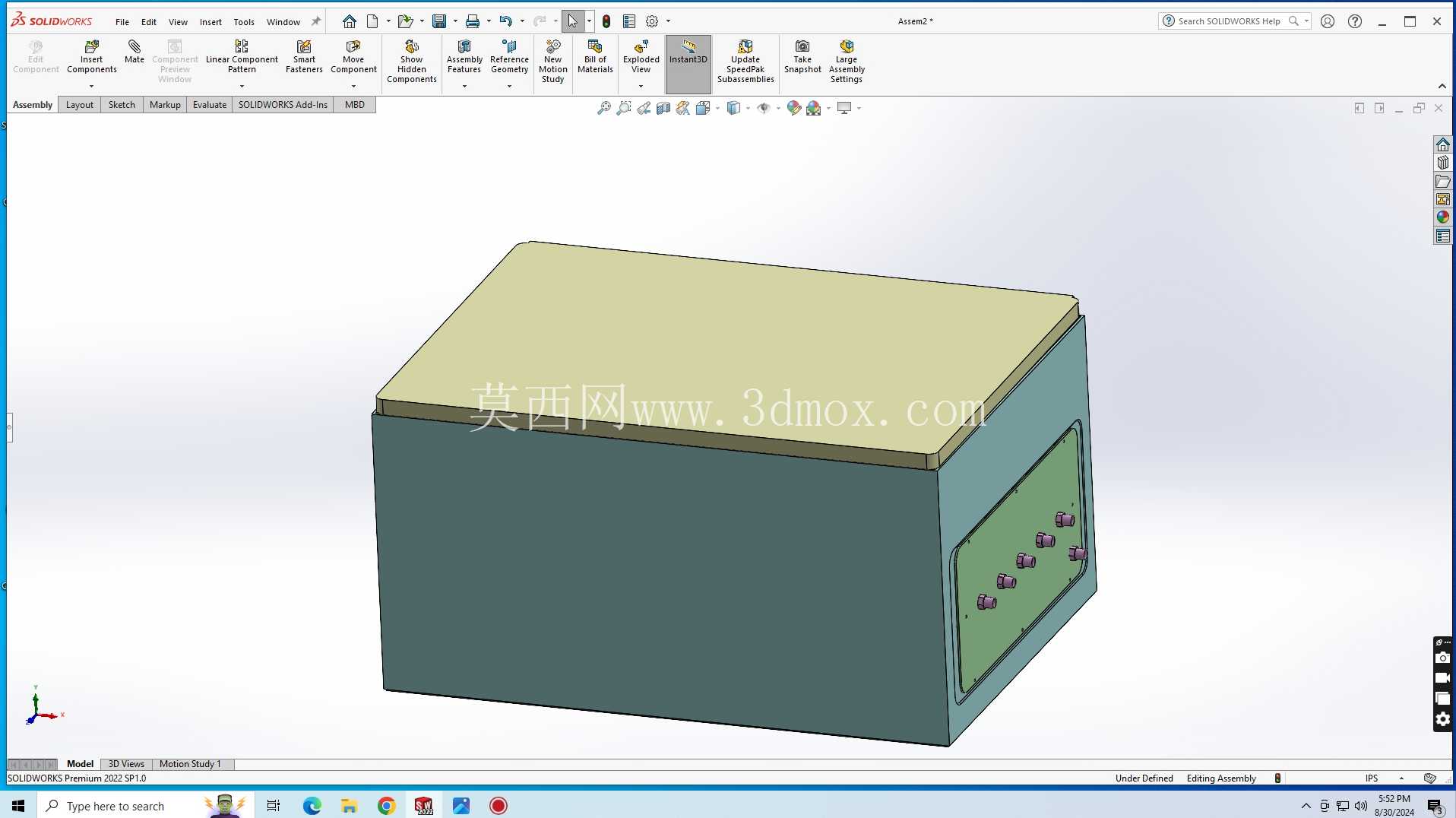

　　在工业供配电、机房后备电源、户外临时供电站点的搭建场景中，UPS设备的防护安装结构直接决定了后备电源系统的运行稳定性，这款安装箱体的设计完全围绕UPS主机的安装适配、日常运维、环境防护三个核心需求展开，没有冗余的装饰性结构，所有结构特征都服务于实际使用场景。从结构布局来看，箱体采用上掀式翻盖设计，翻盖与箱体主体通过侧边的铰接结构连接，开合角度预留了足够的操作空间，日常检修时无需完全拆下箱盖，即可完成内部UPS主机的接线、参数调试、模块更换等操作，翻盖闭合后通过侧边的锁止结构实现密封，能够阻挡户外场景下的雨水、扬尘进入箱体内部，避免UPS电路板、接线端子出现积灰受潮的问题。箱体正面预留了带安装孔的面板区域，

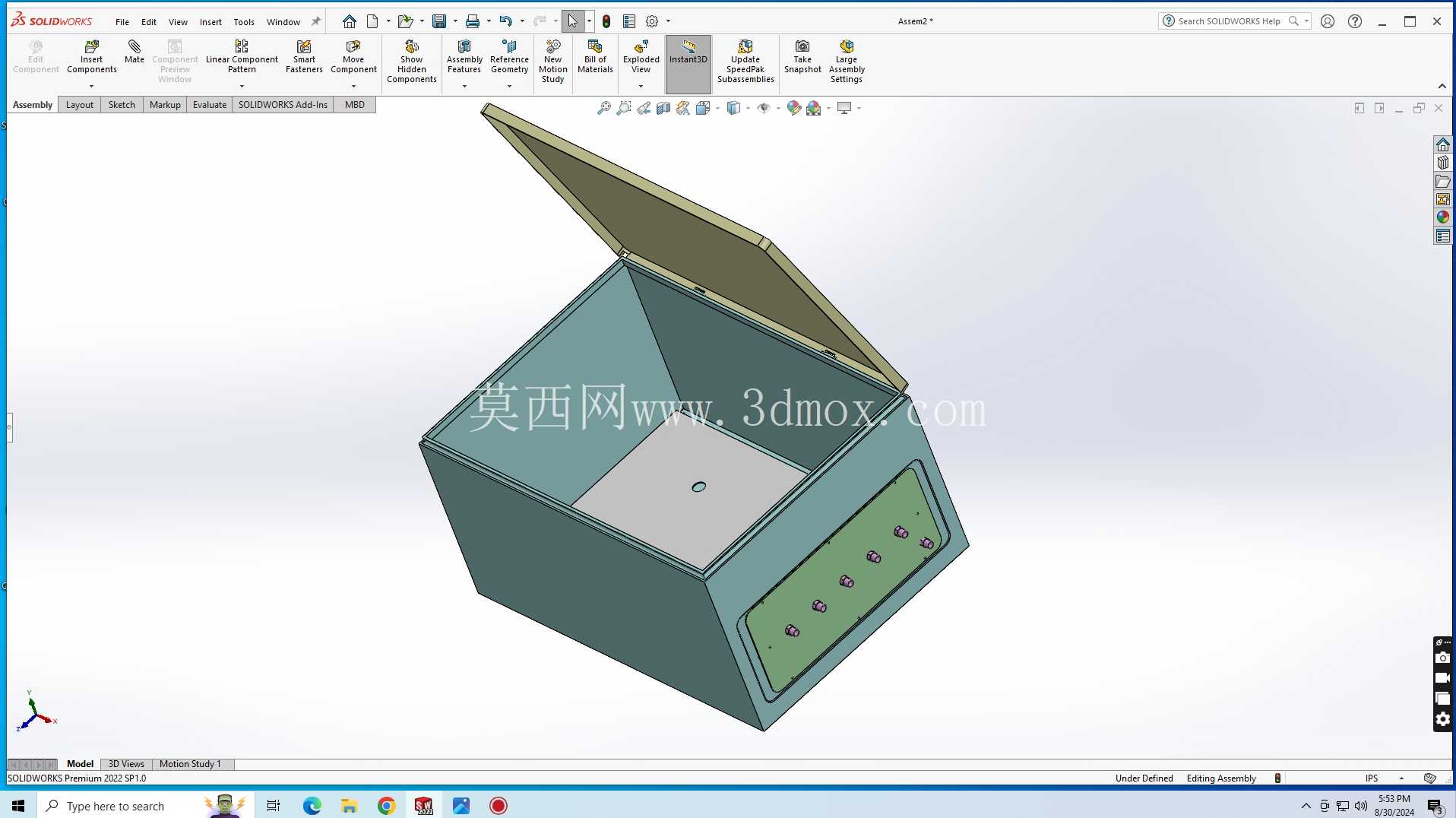

　　该区域可根据实际需求安装状态指示灯、操作开关、外接接线端子等配件，无需在箱体上二次开孔，减少了现场施工的工作量，同时也避免了二次开孔破坏箱体整体防护性能的问题。设计过程中优先考虑了安装边界的适配性，箱体内部的容纳空间完全匹配常规中小功率UPS主机的外形尺寸，底部预留了设备安装固定的螺孔位，可直接将UPS主机通过螺栓固定在箱体内部底板上，避免设备运输、使用过程中出现移位拉扯接线的问题；箱体侧壁预留了穿线孔位，进出线可通过防水接头接入箱体内部，兼顾走线便利性与防护性能。从结构强度来看，箱体采用钣金折弯成型的主体结构，边角处做了圆弧过渡处理，既避免了尖锐边角造成的安装施工划伤，也提升了箱体整体的抗形变能力，在户外安装、

　　堆叠运输过程中不易出现变形凹陷。不同于普通的电气箱体，这款结构专门针对UPS设备的散热需求做了适配，箱体内部预留了足够的走线与散热间隙，不会因为箱体密闭导致UPS运行时热量积聚，同时翻盖与箱体的结合处做了挡边结构，即使遇到短时强降雨，雨水也会顺着挡边流到箱体外部，不会渗入内部接触电气元件。在实际项目应用中，这类安装箱体既可以用于室内机房的UPS设备集中收纳，规整走线避免无关人员误触，也可以用于户外基站、临时施工供电点的UPS设备防护，适配壁挂、落地两种安装方式，底部和背部都预留了对应的安装固定点位，现场安装时可根据场地条件灵活选择固定方式，不需要额外制作安装支架。
