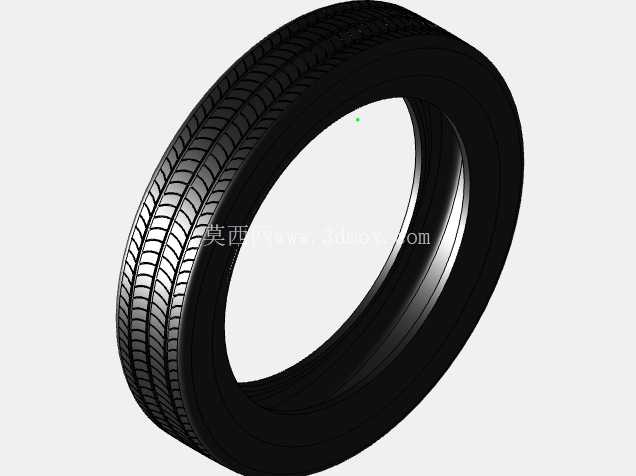

乘用车标准子午线轮胎结构三维数模

　　日常做整车底盘行走系统匹配时，轮胎是最先需要确认边界的部件之一，它直接决定了轮拱空间预留、悬架跳动行程、转向节安装位置的设计基准，不能等周边结构都定完了再反过来凑轮胎尺寸，后期改模的成本会高到难以接受。这个数模还原的是常规家用乘用车配套的子午线乘用轮胎，胎体采用常规的半钢子午线结构设计，胎侧保留了合理的形变冗余量，日常行驶经过减速带、非铺装路面的细碎颠簸时，胎侧的弹性形变可以过滤掉大部分高频振动，不用完全靠悬架衬套来吸收冲击，能有效提升座舱内的乘坐舒适性。胎面的花纹块排布做了分区域设计，中间连续的肋条主要负责高速行驶时的直线稳定性，减少直行时的方向跑偏概率，两侧交错的花纹沟是用来快速排走雨天胎面和路面之间的积水，

　　避免高速水滑现象的出现，花纹块的边缘做了细小的倒角处理，日常转向、制动时可以减少胎面的异常磨损，延长轮胎的实际使用寿命。做三维建模的时候，胎圈部分的尺寸是严格按照常规17寸轮辋的安装边界来做的，胎圈和轮辋配合的过盈量、密封面的角度都和实际量产件保持一致，不会出现数模装配时胎圈卡不进轮辋、或者配合间隙过大导致密封失效的问题。胎侧的曲面弧度也做了写实还原，做整车总布置校核的时候，可以直接用这个数模来核对轮胎在最大转向角、悬架最大压缩/伸长行程下和轮拱内衬、翼子板、减震器支座之间的安全间隙，不用再额外找实物测绘。很多新手做底盘设计时容易忽略轮胎的动态包络，只看静止状态下的装配间隙，实际车辆满载过坑、或者打满方向转向时，

　　轮胎会有一定的位移和形变，这个数模的胎侧厚度、胎面宽度都按量产件的实际尺寸还原，做动态干涉校核时的参考精度足够支撑前期方案评审。另外胎体内部的钢丝带束层、帘布层的排布逻辑也在数模结构里做了简化体现，做轮胎性能仿真、或者整车NVH分析时，可以直接在这个基础数模上赋予对应的材料属性，不用从零开始搭建胎体的基础结构，能省不少前期建模的时间。日常做售后配件展示、维修拆装模拟的时候，这个数模也能直接调用，胎面的花纹深度、胎侧的标识区域都预留了对应的位置，后续要加规格标识、品牌标识的时候直接映射贴图就行，不用再重新调整曲面。
