紧凑型分动式变速箱结构设计方案

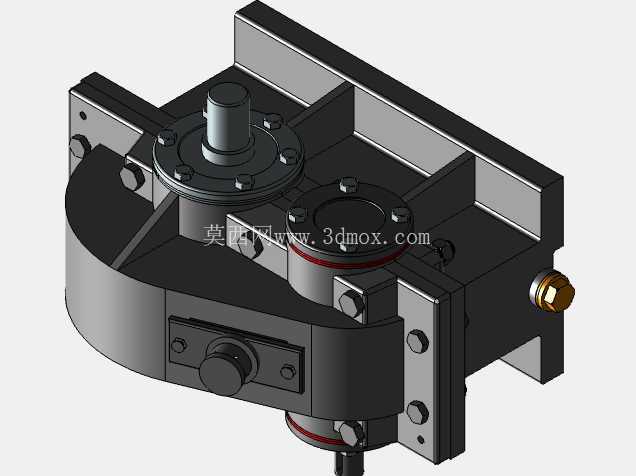

　　这款变速箱结构主要面向小功率动力传输场景设计，常见于小型工程机械、农用作业机具、非标自动化输送线的动力分配单元，也可适配小型特种作业车辆的辅助传动链路，核心作用是在动力输入与执行端之间完成转速匹配、扭矩放大以及动力输出方向的切换，满足不同工况下执行机构对动力参数的差异化需求。从结构布局来看，整体采用分体式铸造壳体设计，主壳体为圆弧过渡的筒型结构，侧面延伸出带安装孔位的直角安装支耳，支耳上预留的通孔可直接配合螺栓完成与设备机架的刚性连接，安装面的平面度公差控制在0.05mm以内，保证装配后传动轴线的同轴度偏差不会超出轴承允许的补偿范围，避免长期运行出现轴承偏磨、齿轮啮合异响的问题。输入轴端采用法兰式连接结构，

　　法兰盘上均匀分布的螺栓孔可直接对接动力源输出法兰，无需额外加装过渡联轴器，减少了传动链路的累计误差，输入轴处设置的双唇形密封圈可有效阻挡外部粉尘、水汽进入壳体内部，同时防止齿轮润滑油渗漏，适配多粉尘、高湿度的户外作业场景。侧面伸出的操纵轴端集成了换挡拨叉的安装位，拨叉滑动行程经过精确核算，可保证换挡时齿轮啮合到位，不会出现打齿、脱挡的问题，操纵端的轴头采用扁方结构，可直接连接操纵手柄或者换挡执行气缸，适配手动操纵与自动化电控换挡两种使用模式。输出端采用侧置式轴头设计，轴端预留的外螺纹与定位轴肩可直接安装链轮、带轮或者联轴器，将动力传递至下游执行机构，输出轴的支撑采用一对圆锥滚子轴承背对背安装的形式，可同时承受径向载荷与双向轴向载荷，

　　应对传动过程中齿轮啮合产生的轴向分力，保证高速运转时轴系的稳定性。壳体上设置的多个检修端盖采用螺栓紧固配合密封垫的形式，日常维护时无需拆解整个壳体，仅需拆卸对应端盖即可完成齿轮间隙调整、轴承润滑脂补充、易损件更换等操作，大幅降低后期运维的时间成本。设计过程中对齿轮参数进行了匹配优化，各级齿轮的模数根据传递扭矩大小进行差异化选型，低速级采用大模数宽齿面齿轮，保证大扭矩输出时的轮齿强度，高速级采用小模数斜齿齿轮，降低高速运转时的啮合噪音，提升传动平稳性。壳体内部的油道采用铸造成型的内置油槽结构，齿轮运转时带起的润滑油可通过油槽导流至各个轴承位置，实现飞溅润滑，无需额外加装强制润滑系统，简化了整体结构，降低了制造成本。安装边界方面，

　　整体结构的横向、纵向、高度方向尺寸都经过紧凑化设计，安装支耳的孔位间距采用通用的安装尺寸标准，可直接替换同功率等级的传统变速箱产品，无需对原有设备的安装机架进行二次改造，降低设备升级改造成本。壳体外部的加强筋布局经过受力仿真优化，在壳体受力集中的轴承座位置、安装支耳连接位置都设置了径向加强筋，在不额外增加壳体壁厚、控制整体重量的前提下，提升了壳体的结构刚性，避免满负载运行时壳体出现形变导致齿轮啮合精度下降。输出端的密封结构采用多重密封设计，除了轴端的骨架油封之外，在端盖与壳体的结合面都采用耐油橡胶密封垫，可适应-20℃到80℃的工作环境温度范围，满足不同地域的户外使用需求。在传动间隙控制上，各轴系的轴向间隙都通过轴承端盖处的调整垫片进行精确控制，保证齿轮侧隙处于合理区间，既不会因为间隙过大导致传动正反转时出现冲击，也不会因为间隙过小导致齿轮运转卡滞、温升过高。
