直列四缸发动机曲柄连杆机构结构展示

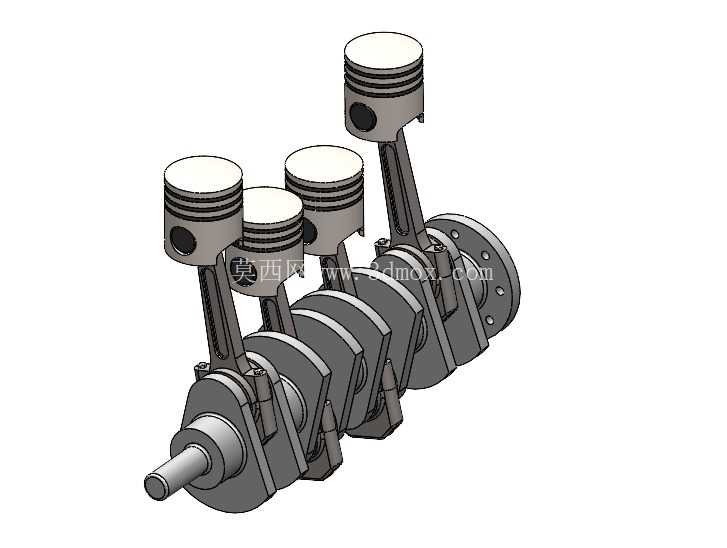

　　这套曲柄连杆组件的三维结构，完整还原了往复式内燃机核心运动转换单元的装配关系，可直接用于动力机构原理演示、结构拆解教学以及小型动力设备的前期方案验证。从实际应用场景来看，这类结构是四冲程汽油、柴油发动机的核心做功部件，广泛搭载在民用乘用车、小型工程机械、农用动力设备上，承担着将活塞承受的燃气爆发压力转化为曲轴旋转扭矩的核心作用，是动力输出路径上最关键的机械单元。

　　设计层面上，这套组件采用直列四缸的布置形式，四个活塞沿曲轴轴向等距排布，对应的曲柄销按照1-3-4-2的做功间隔角错开180度布置，保证曲轴运转过程中各缸做功冲程交替衔接，输出扭矩的波动幅度控制在合理区间，降低整机运转的振动水平。活塞部分采用带三道环槽的结构设计，顶部两道环槽适配气环实现燃烧室密封，底部油环槽布有回油孔，可将缸壁多余润滑油刮回油底壳，避免机油窜入燃烧室参与燃烧；活塞销采用全浮式安装结构，工作状态下可在活塞销座与连杆小头衬套间自由转动，保证磨损均匀分布，延长部件使用寿命。

　　连杆部分采用工字形截面设计，在保证结构强度、满足往复惯性力与爆发压力承载要求的前提下，尽可能降低自身重量，减少高速运转时的往复惯性载荷；连杆大头采用剖分式结构，通过连杆螺栓与连杆盖紧固在曲轴曲柄销上，轴瓦表面的油槽结构可将曲轴油道输送的压力润滑油均匀分布在摩擦面，形成稳定油膜降低运转磨损。曲轴部分采用整体式锻造结构，主轴颈与曲柄销之间通过曲柄臂连接，输出端带有法兰结构可直接连接飞轮与动力输出端，自由端预留皮带轮、正时齿轮的安装位置，各轴颈的过渡圆角做了强化处理，避免应力集中导致的疲劳断裂。

　　从安装边界来看，这套组件的轴向尺寸、主轴颈直径、活塞行程均参考小排量民用发动机的常规参数设计，活塞在上止点位置时顶部与缸体缸盖的配合间隙、连杆摆动时与缸壁的最小安全距离都经过运动干涉校验，装配后可完整模拟进气、压缩、做功、排气四个冲程的活塞运动轨迹，既可以作为教学场景下的结构拆解教具，也能为小型非道路动力设备的曲柄连杆机构设计提供结构参考，帮助设计人员快速验证运动行程、部件干涉、载荷传递路径的合理性，缩短前期方案的迭代周期。
