FPV无人机上部集线器安装结构设计

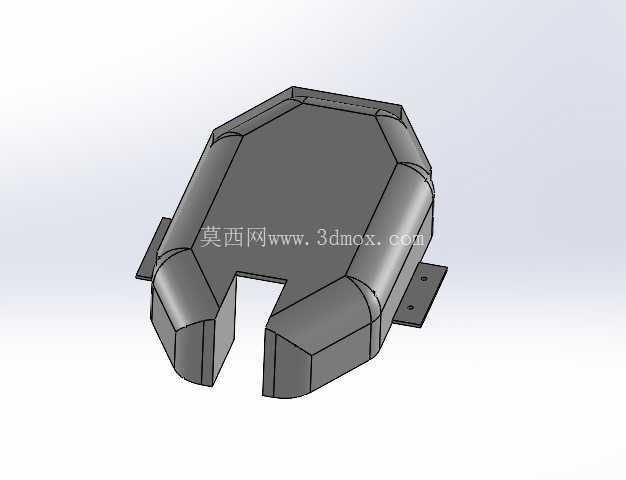

　　在穿越机、工业航拍无人机的上部结构设计中，集线器承载件是衔接机身主体与FPV图传、天线模块的核心结构件，这类部件多采用压铸工艺成型，兼顾轻量化与结构强度需求，适配户外飞行、竞速穿越等多场景下的振动冲击工况。从实际装机需求来看，该部件位于无人机机身上部中心位置，需要为FPV摄像头、图传发射模块、数传天线预留安装插槽与固定点位，同时要避让机臂走线通道，避免飞行过程中线路与运动部件干涉。设计阶段首先要明确安装边界：部件底部带有两个对称布置的平板安装耳，耳片上预留标准安装孔位，可直接通过螺丝与机身中心碳板锁紧，安装耳的厚度经过受力校核，能够承受飞行加速、急停时的纵向载荷，不会出现安装位断裂的问题。

　　主体轮廓采用切角多边形造型，边缘做圆弧过渡处理，一方面是降低飞行过程中的风阻，减少上部紊流对飞行姿态的干扰，另一方面也能避免尖锐边角在炸机时对机身其他部件、周边人员造成划伤。前部预留的开口插槽是FPV模块的安装位，插槽的宽度与深度匹配主流FPV摄像头的安装尺寸，插槽两侧的限位筋可以直接卡住摄像头外壳，不需要额外增加固定支架，减少整机装配的零件数量。部件内部做了等壁厚设计，壁厚控制在压铸工艺允许的合理范围内，避免成型时出现缩孔、缺料等缺陷，同时在受力集中的安装耳与主体衔接位置做了加厚过渡，分散锁紧螺丝带来的局部应力。

　　走线槽隐藏在主体侧壁内侧，FPV模块的连接线、天线馈线可以顺着侧壁走线槽引入机身内部，不会外露在机身外侧，既减少风阻也能避免飞行中线路被树枝、障碍物勾挂。从实际应用场景来看，这类上部集线器结构不仅适用于竞速FPV穿越机，也可以适配小型工业巡检无人机的上部载荷安装，只需要调整插槽尺寸就可以兼容不同规格的图传、传感模块。设计过程中需要重点考虑压铸成型的拔模角度，所有侧壁都预留了合理的拔模斜度，不需要额外做侧抽芯结构就能完成开模生产，有效降低模具加工成本与后期量产的单件成本。部件的整体重心与机身中心轴线重合，安装后不会造成整机重心偏移，减少飞控系统的姿态修正负担，提升飞行稳定性。

　　表面没有多余的凸起结构，后续可以根据需求做阳极氧化或者喷塑处理，提升户外使用时的耐磨损、防腐蚀性能。在结构校核阶段，需要模拟飞行过程中的最大加速度冲击工况，验证安装耳、插槽位置的形变位移量，确保在极限飞行状态下FPV模块不会出现松动移位，避免图传画面抖动或者模块脱落的问题。同时要兼顾部件的重量控制，在满足结构强度的前提下尽可能做轻量化设计，减少上部结构的重量占比，预留更多载重空间给电池或者任务载荷。
